谷物深层干燥设备整机结构设计

该设备针对谷物固定床或移动床干燥工况设计，核心传热方式为对流换热，干燥过程中床层内部会形成随位置与时间动态变化的温度梯度与湿度梯度，结构设计需匹配这些梯度的演化规律，避免局部过干或含水率不均。整机采用镀锌钢板拼装式壳体，适配粮食加工、仓储、农产品产区的现场安装需求，可用于玉米、开心果、鹰嘴豆、扁豆等多种颗粒状农产品的降水作业，在北方粮库、南方经济作物加工场地均能适配。

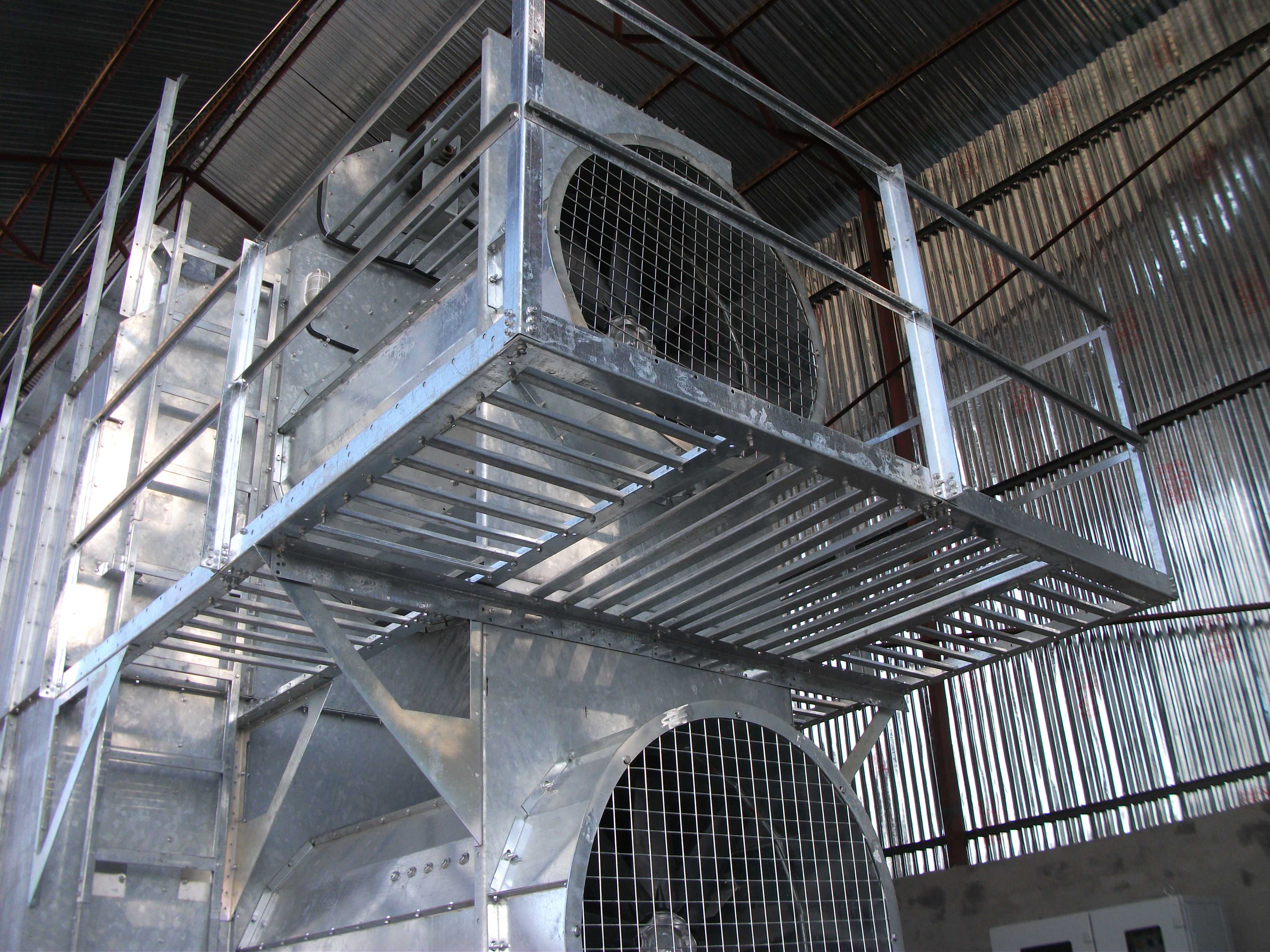

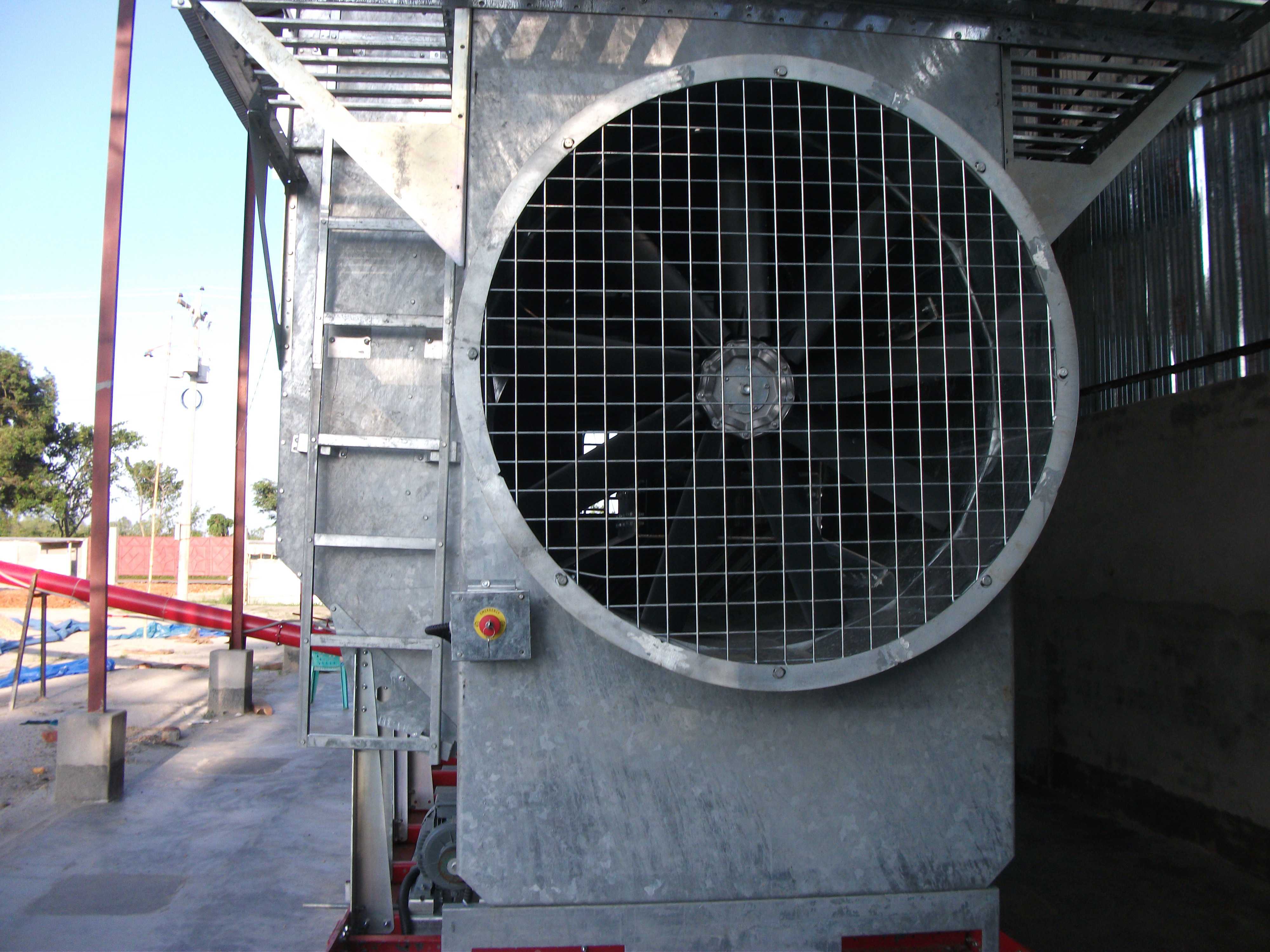

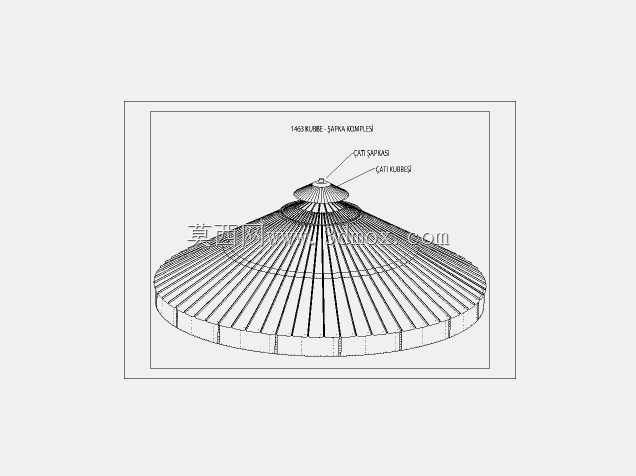

从结构布局看，设备分为上下两个大直径风道接口，中部为承载粮层的床体区域，外部附带检修操作平台与安全护栏。下部风道负责接入热风或自然风，气流穿过粮层后从上部风道排出，形成穿流干燥路径；床体栅格采用等间距型钢焊接结构，栅条间隙需根据不同物料粒径调整，既要保证通风截面积，又要避免颗粒漏料。操作平台围绕设备上部风道布置，护栏高度符合工业检修安全要求，平台铺板采用格栅板，兼顾减重与防滑排屑，人员可在此完成风道检查、料位观测与日常维护。

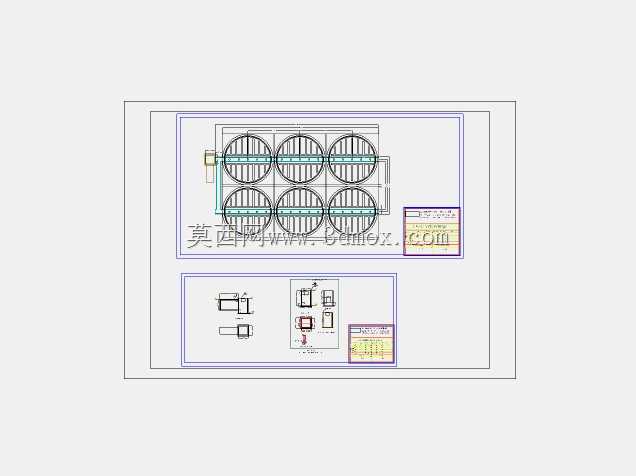

设计阶段需重点控制安装边界：整机为立式塔状结构，现场需预留上部风道的接管空间、下部风道的风机对接空间，以及平台周边至少一人宽的检修通道。壳体分段法兰连接，运输时可拆分至标准货车尺寸，现场通过螺栓拼装，减少现场焊接工作量。风道截面采用渐扩过渡设计，降低气流局部阻力，使进入床层的风速分布更均匀，避免沟流现象导致的干燥死角。

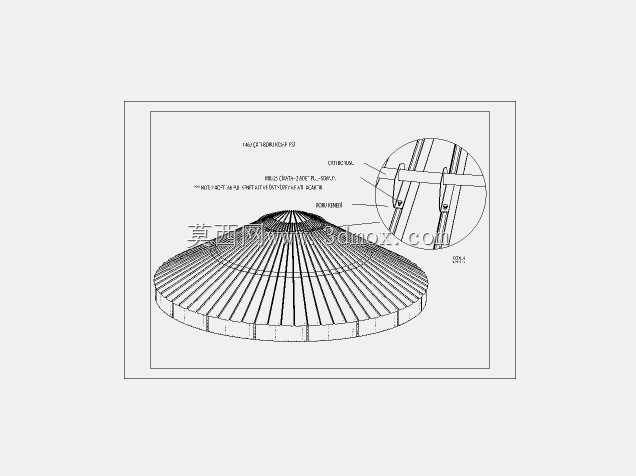

针对不同物料，床层厚度、热风温度、风速均需对应调整，结构上预留了风温风速检测接口，可配套传感器实时监测床层上下的温湿度差。壳体加强筋沿竖向与环向布置，承受粮层侧压力与负压风道的吸力，防止长期运行出现板面变形。整体建模时需拆分壳体、平台、护栏、栅格床体、风道法兰等独立部件，明确装配公差，尤其是法兰对接面的平面度，直接影响现场安装的密封性。
