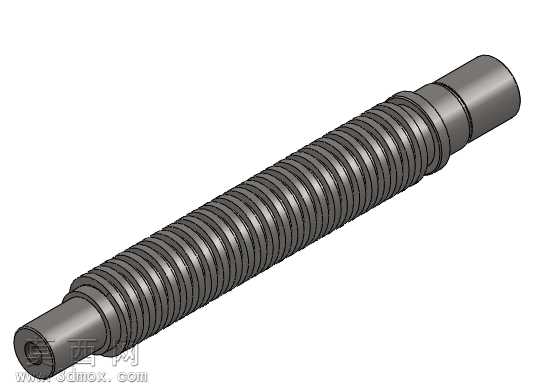

动力传动型丝杠螺钉三维结构模型

本模型为动力传动类螺钉构件，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械零件设计规范，从基础回转体特征入手，先通过旋转凸台命令构建零件的整体轴类基体，确定两端光轴段与中间螺纹段的轴向尺寸比例与径向直径参数，保证各段同轴度公差符合传动零件的装配要求。针对中间核心的传动螺纹结构，建模时采用螺旋线扫描切除的方式生成精准的梯形螺纹牙型，逐一定义螺纹的螺距、牙型角、牙高参数，还原传动螺纹的连续啮合面特征，确保螺纹段的导程精度符合动力传递的设计需求，同时对螺纹起止端做收尾过渡处理，避免应力集中的尖锐结构。两端的光轴安装段分别设计有装配定位轴颈，其中一端加工有内凹的安装定位孔，用于与配套传动部件的周向固定，另一端设计有阶梯轴肩结构，用于装配时的轴向限位，所有轴段的过渡位置均做圆角倒角处理，既符合机械加工的工艺要求，也能降低零件工作时的应力集中风险。材质渲染方面采用合金结构钢的材质属性，赋予模型金属哑光质感，还原经过精加工后的金属表面光泽，通过环境光影的调整凸显螺纹牙型的连续轮廓与各轴段的阶梯结构，清晰展示零件的整体形态与细节特征。设计过程中兼顾了零件的传动功能与装配工艺性，各结构尺寸参考通用动力螺杆的设计标准，既保证螺纹段具备足够的啮合接触面积传递轴向载荷，也让两端安装轴颈的尺寸适配常规的轴承、联轴器等配套连接件，模型的所有特征均保留可编辑参数，可根据实际使用场景调整螺纹规格、轴段长度、直径等参数，适配不同载荷、不同行程的直线传动场景需求，整体结构完整无缺失特征，可直接用于装配验证、工程图生成或3D打印样件制作。
