阶梯凸缘式等厚壳体支撑结构

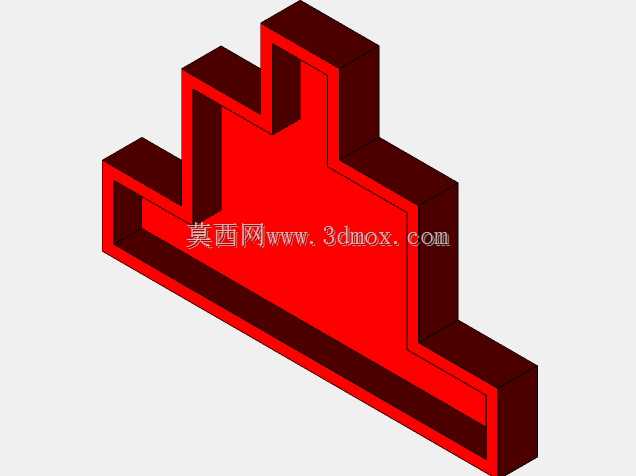

该结构为带阶梯凸缘的等厚壁壳体支撑件，整体采用薄壁拉伸成型思路构建，壁厚全程保持均匀一致，无局部突变增厚或减薄区域，可直接适配常规钣金折弯、塑料注塑或3D打印的成型工艺要求，避免成型过程中出现缩痕、应力集中或折弯开裂问题。从外轮廓来看，构件底部为水平延展的平直安装边，左右两端向外伸出形成安装基准面，可直接贴合设备基座或相邻构件的安装平面，通过预留的安装位完成螺栓紧固，安装时无需额外加工适配垫块，能有效降低装配累计误差。主体立面采用三级阶梯抬升的造型设计，从底部安装边向上依次收窄抬升，最顶部形成居中的矩形凸台，该造型并非单纯的外观设计：阶梯立面可在不额外增加加强筋的前提下，大幅提升构件的立面抗弯折刚度，抵消水平方向的侧向载荷，同时顶部凸台可作为定位基准，嵌入相邻配套构件的凹槽内，实现装配过程中的快速对位，减少人工找正的辅助工时。内侧型腔随外壁造型同步偏移，形成连续的等厚空腔，既可以减轻构件整体自重，也能为内部走线、小型传动件预留容纳空间，适合作为轻型自动化设备的侧边护罩、输送线的端部支撑座或者小型工装的定位支架使用。建模过程中优先绘制外轮廓的封闭草图，通过薄壁特征直接生成等厚主体，再对边缘棱线做微小倒角处理，去除锐边避免装配划伤，同时消除成型过程中的应力集中点。安装边界方面，底部安装边的平面度可通过成型后的校形工序控制在合理公差范围内，左右伸出段的孔位间距可根据实际安装需求调整，构件整体高度与阶梯层级的比例经过力学验证，在常规载荷下不会出现立面失稳变形。这类构件在轻工自动化设备、桌面型加工工装、小型输送支线中应用较多，相比实心支撑件自重降低六成以上，同时保留足够的结构强度，等厚壁设计也让后续的数控加工或钣金展开工序更易实现，不需要复杂的刀路规划或折弯工序编排，单件生产与批量制造成本都能控制在较低区间。
