矿用多廷奇新罕布什尔州液压支柱

该立柱结构主要面向井下采掘工作面的临时支护与巷道补强场景，在顶板来压明显、底板承载力不均的工况下，能够通过自身的伸缩行程匹配不同高度的作业空间，为采煤机通行、人员操作及设备布设提供稳定的支撑边界。从实际使用逻辑来看，这类支柱并非独立承载构件，往往与顶梁、底座、连接销轴及液压管路系统配合使用，单根支柱的承载能力需要结合工作面支护强度、顶板垮落步距及底板比压共同校核，避免出现柱体刺入底板或柱头滑移失效的问题。

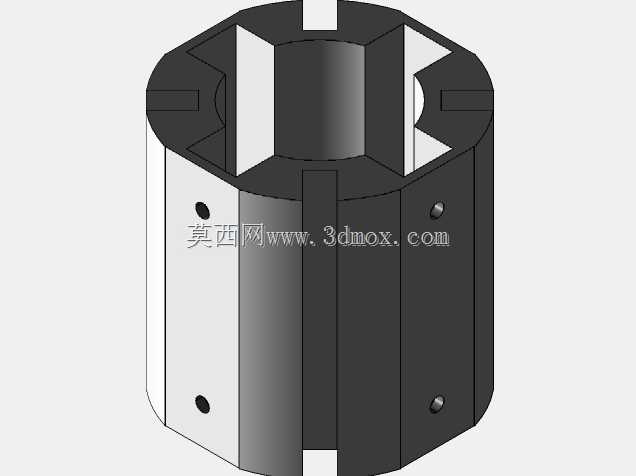

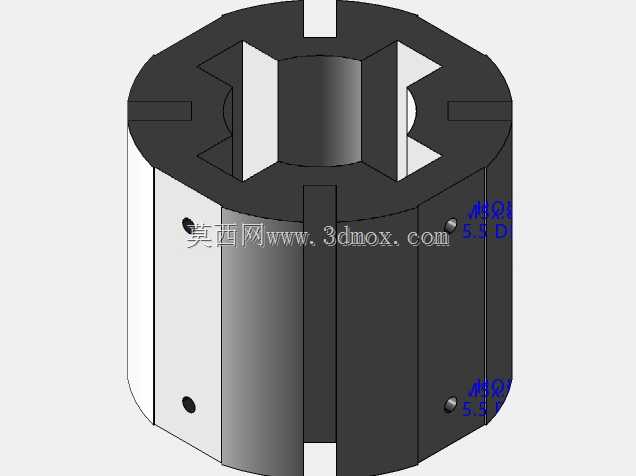

从结构分层来看，柱体采用三段式同轴布局：上部为细长活柱段，表面经过精加工处理，与中部导向套形成高精度滑动配合，保证伸缩过程中径向间隙均匀，避免偏载造成的密封件偏磨；中部为承载与导向集成段，外侧设置限位结构与操作接口，内部布置密封腔、通油道与复位弹性元件，承担压力传递与行程控制的核心功能；下部为固定缸体段，外径更大，用于提供整体抗弯截面，同时作为与底座连接的安装基准。各段之间的台阶过渡处均做了圆角处理，降低热处理与受载过程中的应力集中风险。

设计过程中，首先需要确定的是闭合高度与最大支撑高度的差值，也就是有效行程。行程过小无法适应煤层厚度变化，行程过大则会导致活柱伸出后长细比超标，在水平推力作用下容易发生失稳弯曲。因此在三维建模阶段，需要同步完成柱体的屈曲校核，重点验算活柱全伸状态下的临界载荷，并在导向段预留足够的配合长度，使支撑力的作用线尽量靠近柱体轴线。柱头与柱底的连接形式也需要重点考虑：柱头通常采用球面或圆弧面与顶梁接触，以补偿顶板不平整带来的角度偏差；柱底则需要设置足够的承压面积，把集中载荷扩散到底板岩层中。

密封系统的布置直接决定了支柱的保压性能。活柱与缸体之间需要设置多级密封，包括主密封圈、防尘圈与导向环，分别承担压力介质密封、外界污染物阻隔与径向导向作用。在建模时，密封沟槽的尺寸、公差与表面粗糙度都需要与所选密封件标准匹配，过盈量过大将导致摩擦阻力升高、伸缩卡滞，过盈量过小则会在高压下出现渗漏。中部操作段的接口位置需要避开主要承载截面，管路连接后不得与相邻设备发生运动干涉，同时要保证操作人员在安全距离内即可完成注液、卸压与回收动作。

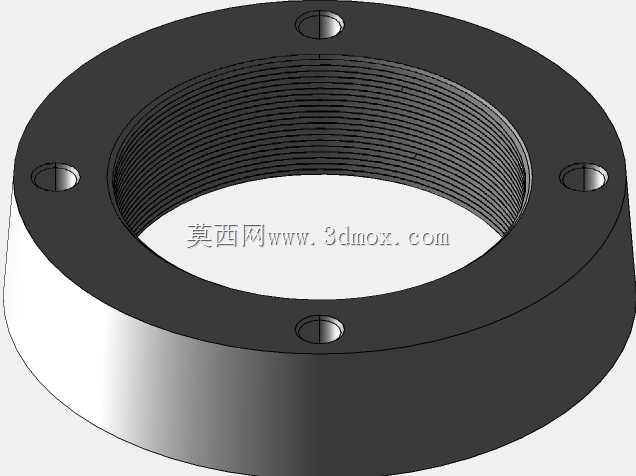

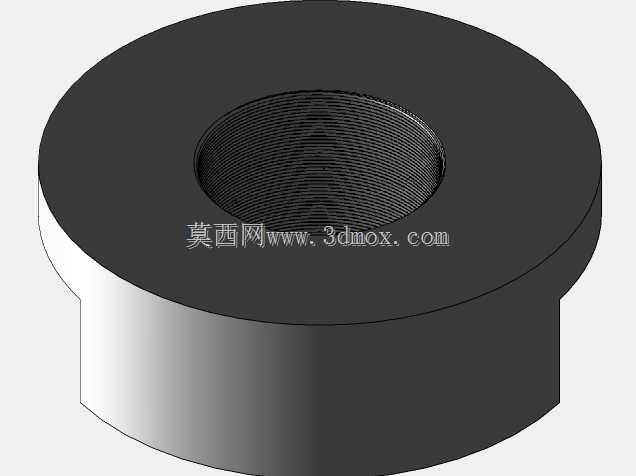

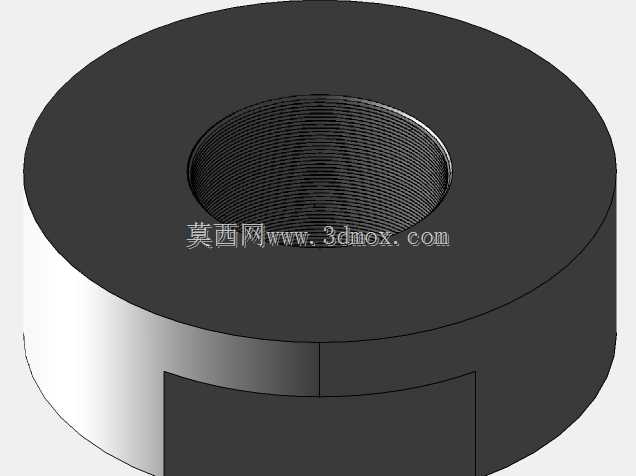

从安装边界来看，该类支柱在装配时需要保证上下连接面的同轴度，底座与顶板之间的接触间隙应通过垫木或金属垫板调整，避免点接触或线接触。柱体外部的黑色段一般为防腐与耐磨处理区域，在搬运、安装过程中应避免撞击，防止涂层破损后锈蚀扩展。三维模型完整还原了各段的装配关系、台阶尺寸、接口位置与外部轮廓，可直接用于支护方案布置、干涉检查、承载件结构细化以及备品备件测绘，对于理解液压支柱的内部构成和现场安装约束具有较强的参考价值。
