谷物深层干燥床体结构三维设计

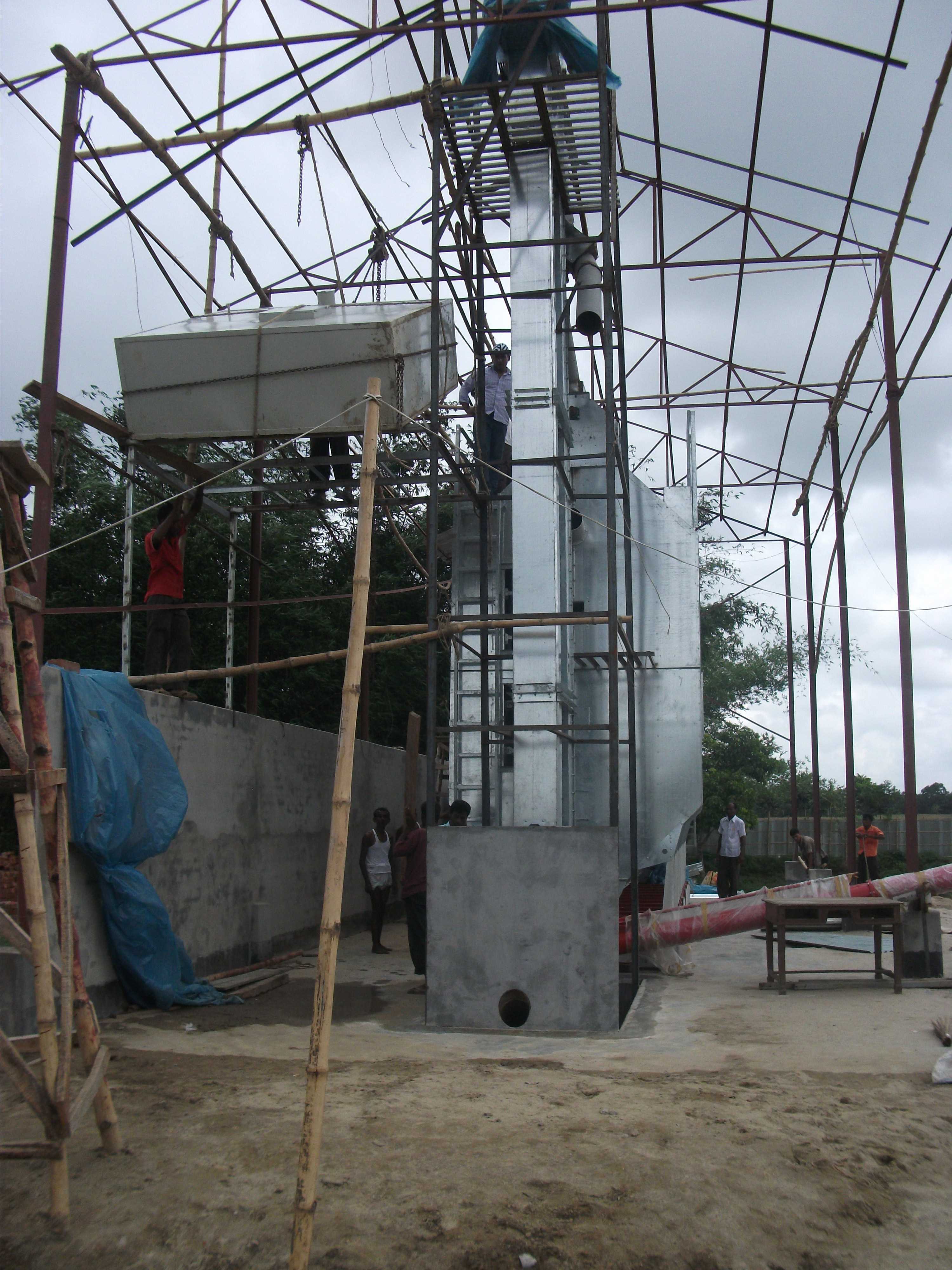

该干燥床主要面向粮食收储、农产品加工领域的固定床或移动床干燥工序，核心作用是通过对流换热带走谷物颗粒间隙与内部的水分，同时在床层内形成可控的温度梯度与湿度梯度，避免局部过热导致谷物爆腰、蛋白变性或种用价值下降。从现场安装视角看，整体床体采用镀锌钢板分段拼接，外部配套型钢支撑框架与检修爬梯，侧面预留热风进风口、废气排出口、料位检测接口与检修人孔，框架立柱与横梁的连接位置均做了加强处理，可承受满床谷物的长期静载与装料、卸料过程中的偏载冲击。设计阶段首先要确定的是单位面积处理量与床层厚度的匹配关系：床层过薄会导致热风短路、热利用率降低，床层过厚则会增大风阻，使下层谷物受热过度而上层干燥不均，因此布风板的开孔率、开孔方向与风室导流结构是建模时的重点，需要保证热风进入床层后截面风速偏差控制在合理区间，让谷床各位置的干燥速率保持同步。床体的外形尺寸需要结合现场厂房边界、进出料输送设备的对接高度确定，底部风室的净高要满足人员进入清理残留谷物的空间要求，顶部排气段需匹配后续除尘或余热回收装置的法兰接口。移动床工况下，还要在床体底座校核牵引或转运时的刚性，避免钢板拼接处出现错位漏风。建模过程中，型钢框架的跨距布置直接影响整体耗材量与抗振性能，斜撑的设置位置要避开热风管道与操作通道，钢板的折弯边既作为拼接定位基准，也可增强薄板的刚性，减少满料状态下的板面变形。针对不同谷物的干燥特性，布风板上方可配置不同开孔规格的筛板，玉米、扁豆等大颗粒物料可选用较大开孔以降低风阻，开心果、鹰嘴豆等颗粒相对较小的物料则需匹配更小的筛孔防止漏料。床体侧壁的温度传感器接口沿床层高度分层布置，可实时采集不同深度的粮温，为热风温度与风量调节提供依据。整个结构在满足干燥工艺要求的前提下，兼顾了工厂预制分段、现场螺栓装配的便利性，减少现场焊接工作量，也方便后期对风室、布风板等易磨损部位进行维护更换。
