鲁尔曼霍比曲面回转体结构造型

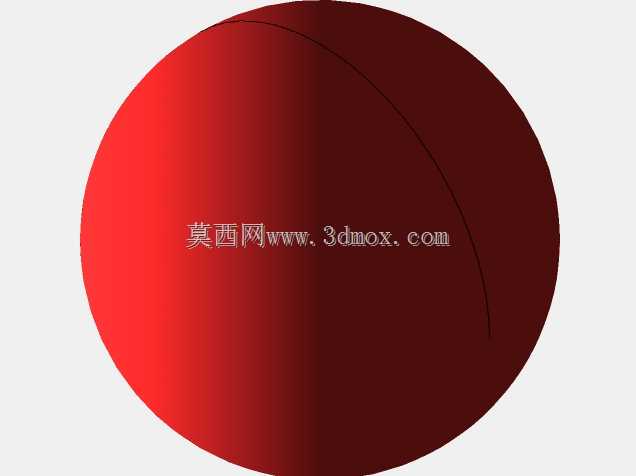

该回转体造型以连续球面轮廓为主体，表面通过一条平滑分割曲线形成视觉分区，整体没有突兀的棱边与尖角，适合用于需要均匀受力、低风阻或连续包覆外观的结构场景。在实际设备中，这类曲面构件常作为密封端盖、球形阀芯、浮体外壳、缓冲触头或教学演示样件使用，其外表面连续性直接影响配合间隙、流体绕流状态以及外观喷涂后的光影效果。建模时先确定球心位置与基准半径，再以主视方向建立分割曲线，曲线沿球面投影后控制边界走向，避免出现局部曲率突变。曲面分区并非简单贴图，而是通过投影线将完整球面拆分为两个可独立编辑的面域，后续若要进行分色、开槽、包覆或装配定位，都可以直接依托该边界展开。从安装边界看，完整球体在径向各方向尺寸一致，装入腔体时需要重点校核配合孔直径、入口倒角以及周向旋转空间；若作为阀芯使用，还要在球面上预留流道孔，并保证孔口与球面过渡处光滑，防止流体经过时产生涡流或应力集中。若作为外壳或浮体，则壁厚应随承压要求均匀变化，分割线位置可设置为合模线或拼接缝，减少后期二次加工。结构设计阶段还要考虑球面与相邻零件的接触方式：点接触会造成局部压应力过高，线接触可用于简单密封，面接触则更适合承载较大载荷。对于需要转动的工况，球面圆度、表面粗糙度和同轴度必须同步控制，否则转动过程中会出现卡滞、偏移或密封失效。该造型把几何约束集中在球心、半径和分割曲线三个核心要素上，修改半径即可整体缩放，调整曲线投影角度能够改变分区比例，便于在不同规格的产品中复用。工程应用中，这类曲面还常与密封圈、压紧套、支座孔位配合，安装前应确认球面没有倒扣结构，保证从单一方向即可完成装配。对于需要数控加工的版本，可采用多轴联动完成曲面精加工；若用于3D打印，则应注意曲面法向与支撑布置，避免分割线附近产生层纹堆积。整体而言，该模型把简洁外形与可扩展结构结合在一起，既能够作为独立零件验证曲面建模思路，也可以在更复杂的总成中充当核心回转构件。
