谷物深层干燥塔整机钢结构总成

该套三维结构围绕塔式谷物干燥机的现场安装形态展开，主体采用镀锌钢板拼装的立式仓体与外部型钢桁架组合，适用于粮食收储、种子加工、饲料原料预处理等需要连续降水的作业现场。设备在固定床或移动床内对谷物进行深层干燥，热风穿过料层时以对流换热为主，沿床深方向形成温度与湿度梯度，随位置和作业进程动态变化，从而实现玉米、小麦、水稻及豆类等颗粒物料的均匀降水。

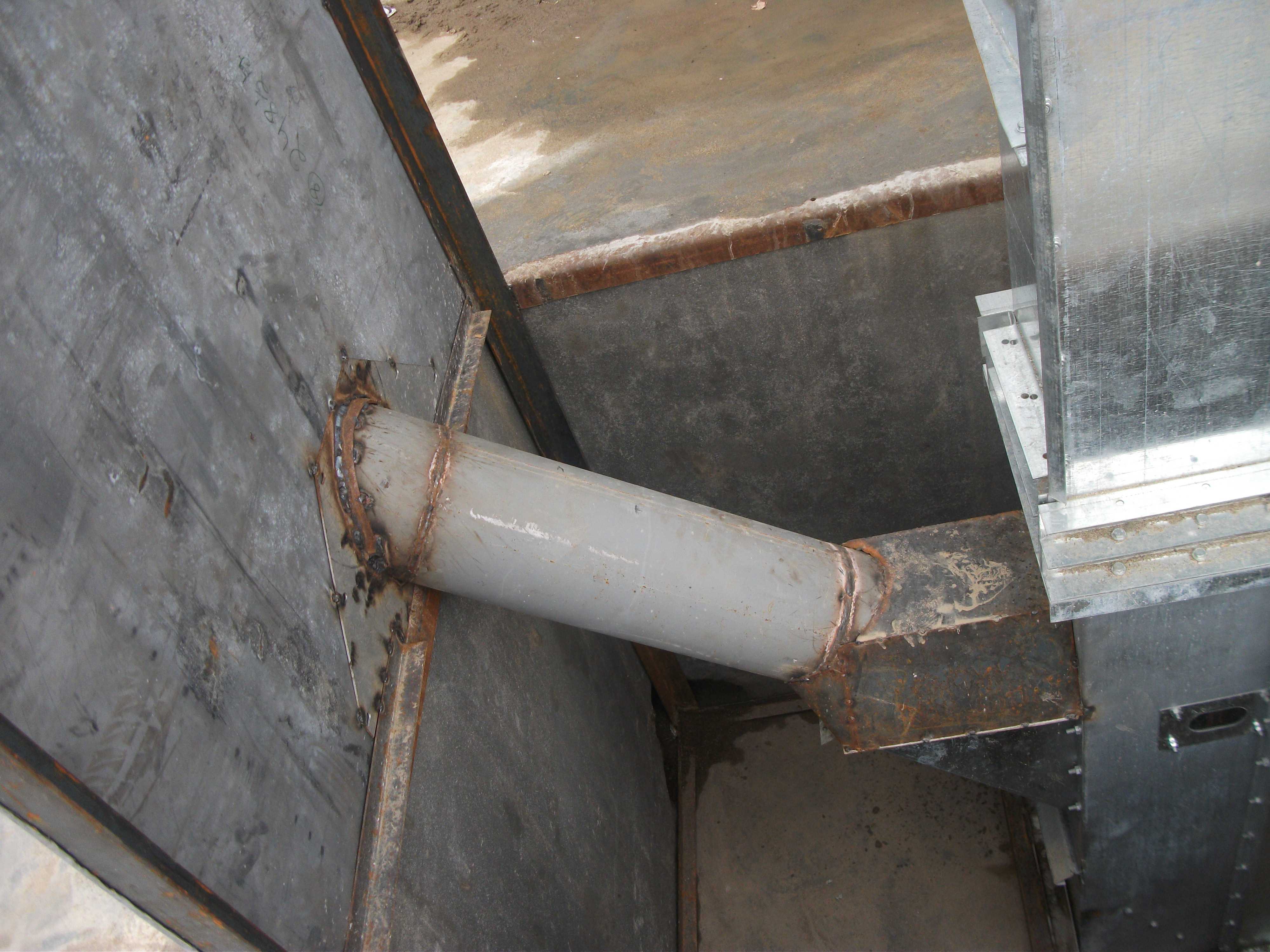

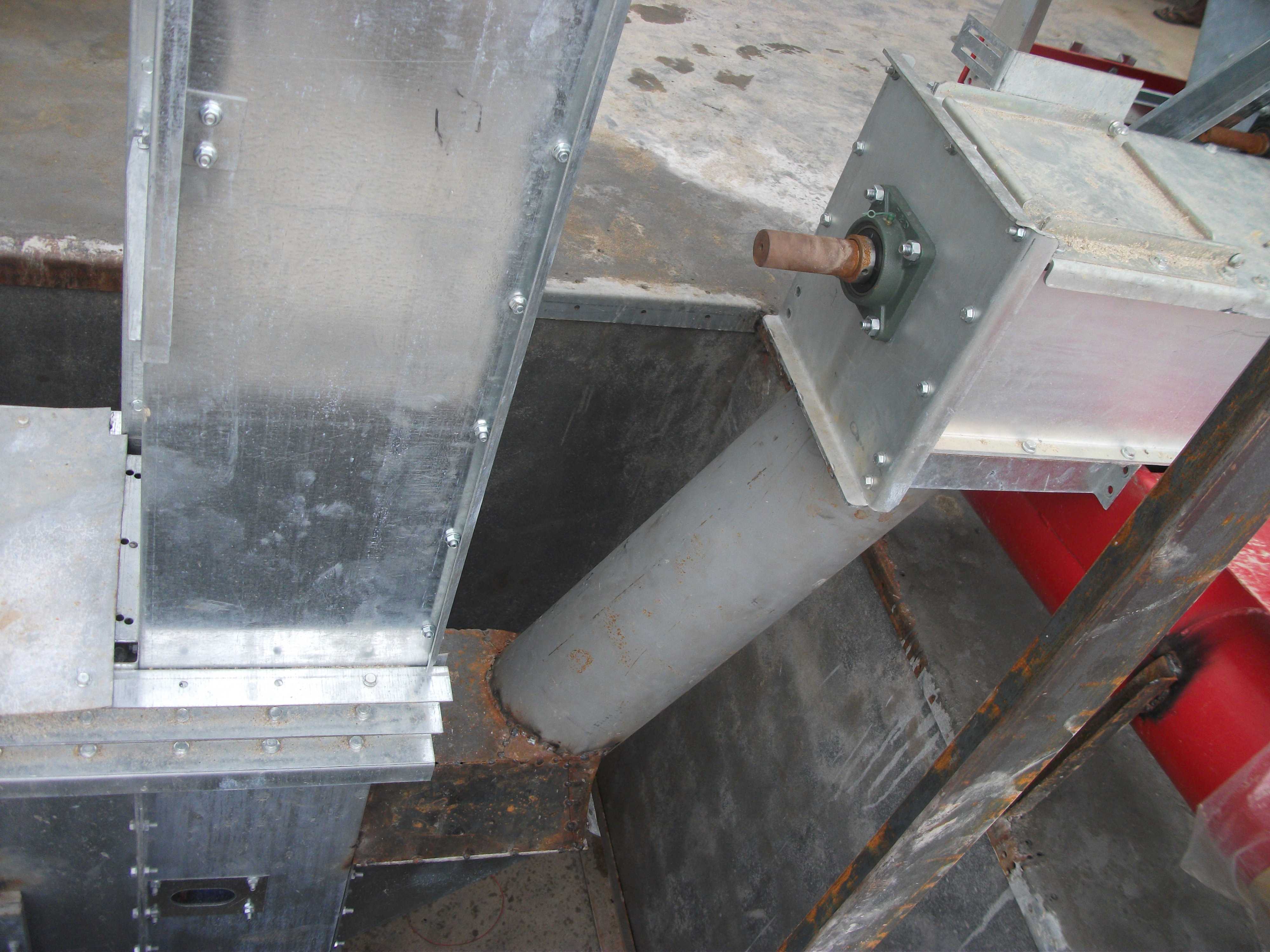

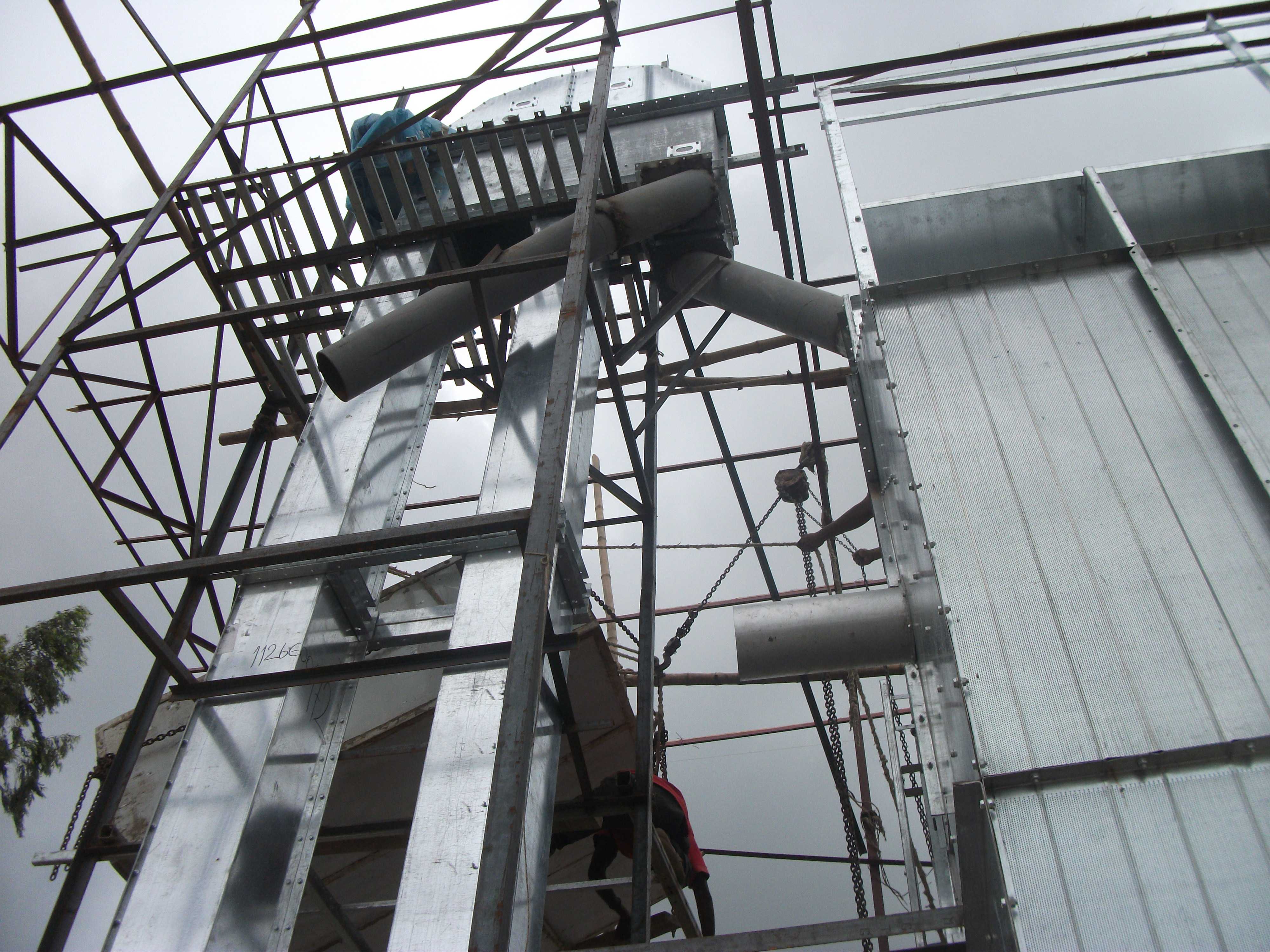

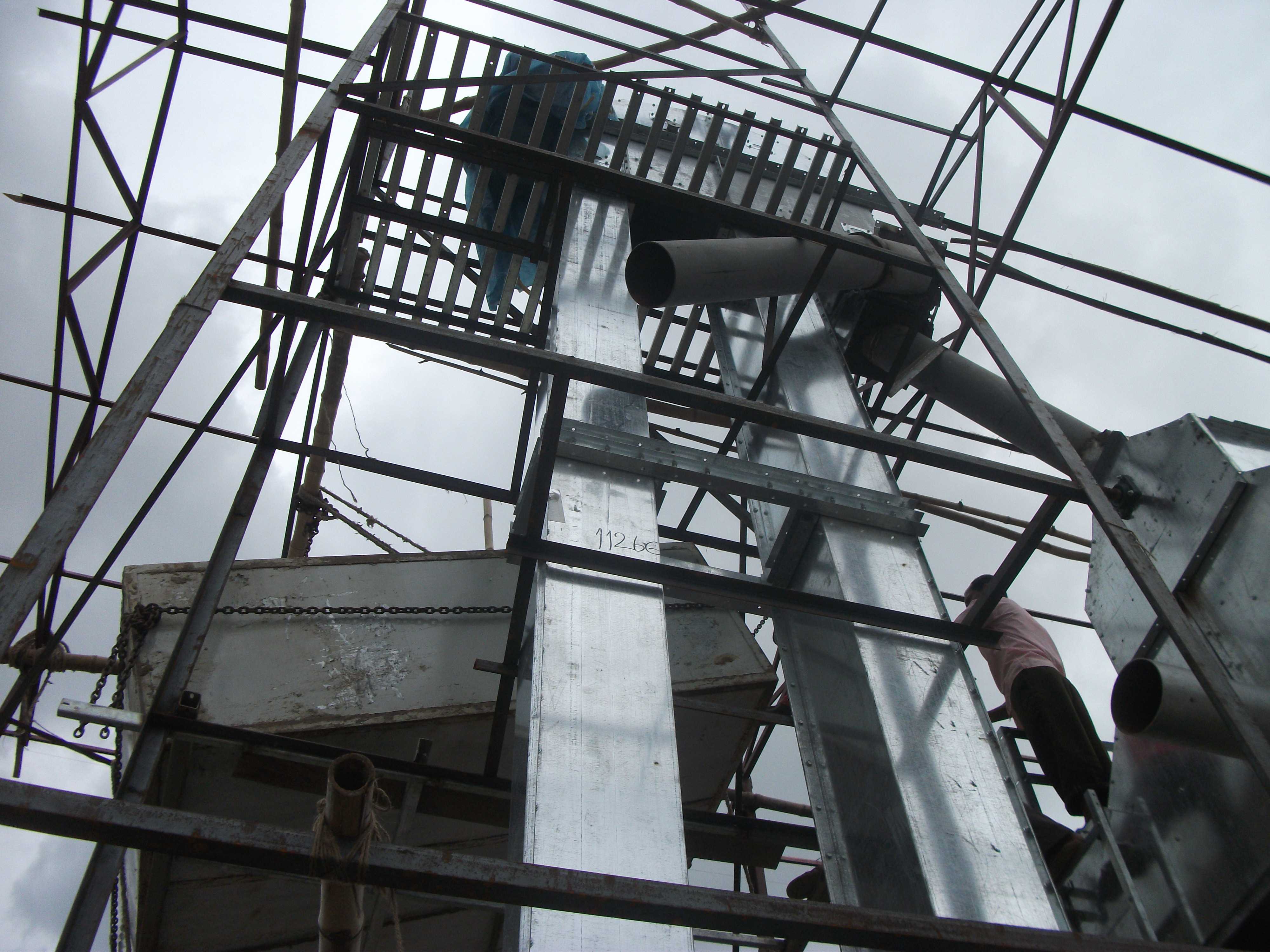

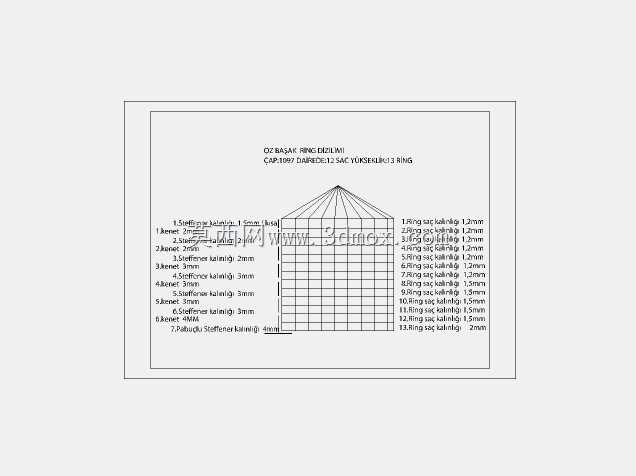

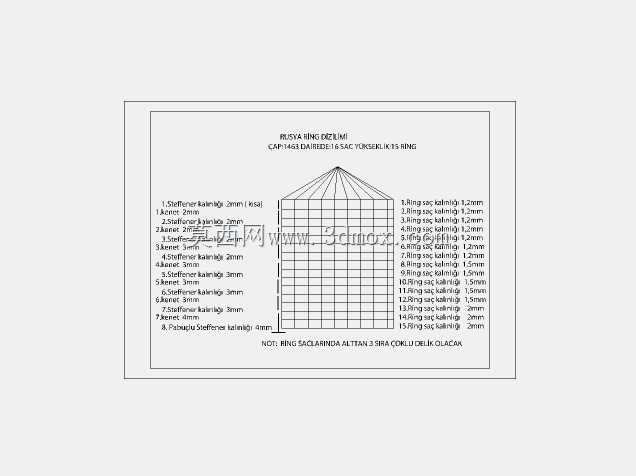

从结构布置看，仓体侧壁由多块波纹或平板护板通过螺栓拼接，外部设置检修平台、爬梯、护栏以及横向支撑，便于人员到达顶部进风、匀料和排湿区域。侧面斜向管道承担热风输入或废气排出，管道与仓壁连接处需要预留法兰、支座和检修空间，避免与立柱、平台梁发生干涉。顶部平台集中布置进料、匀料和排风相关接口，底部则对应缓苏、排料及输送衔接位置，整体高度方向尺寸较大，建模时需重点控制各层标高、平台净空和管道走向。

设计思路上，钢结构框架不仅承担仓体、物料和风压载荷，还要考虑现场吊装分段、热膨胀位移以及检修人员活载。立柱、横梁和斜撑之间的节点应保持可装配性，板件拼缝需兼顾密封与施工公差。仓内料层厚度直接影响风阻和干燥均匀性，过厚会导致热风穿透不均，过薄则降低容积利用率，因此在三维布局中需要同步校核风道截面、有效储料容积和床层停留路径。

安装边界方面，设备占地需在仓体外缘之外保留管道连接、扶梯回转和维护通道；顶部排风或除尘接口应与厂房净高、上方管线保持安全距离；底部排料口要与后续输送设备的进料点对中，并预留闸门、张紧和检修位置。若在露天场地使用，还需核对基础预埋件、地脚螺栓分布以及风载作用下的整体稳定性。对于结构设计和设备选型人员，该模型可用于检查仓体分段、平台层级、管道倾角、护栏连续性和检修可达性，也可作为热风系统、排料系统与输送系统协同布置时的空间校核依据。
