谷物深层干燥床工业设备结构设计

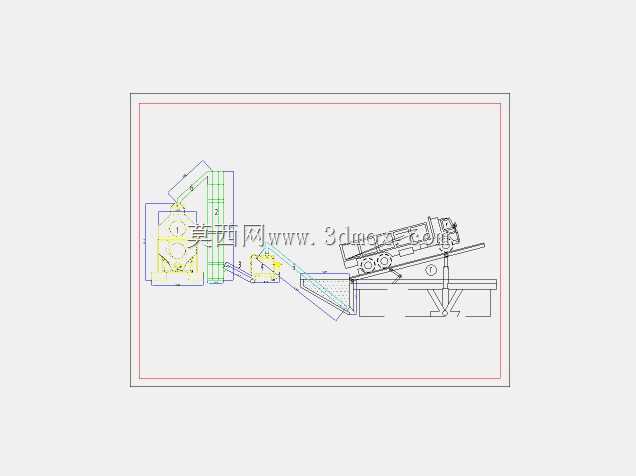

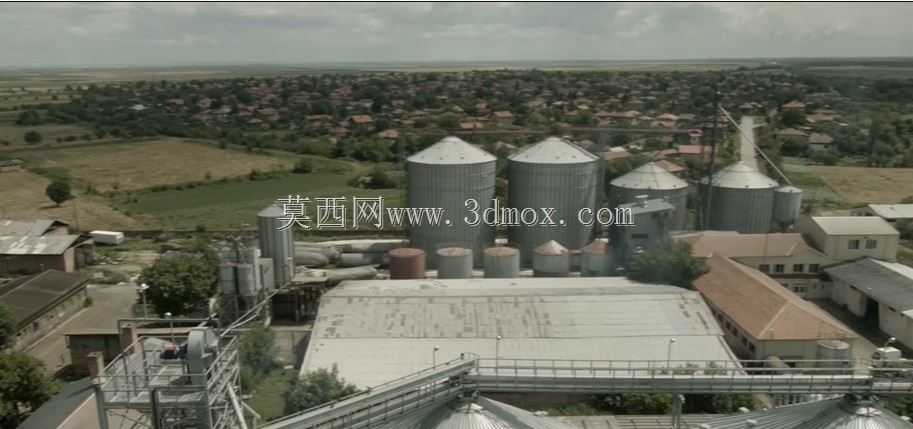

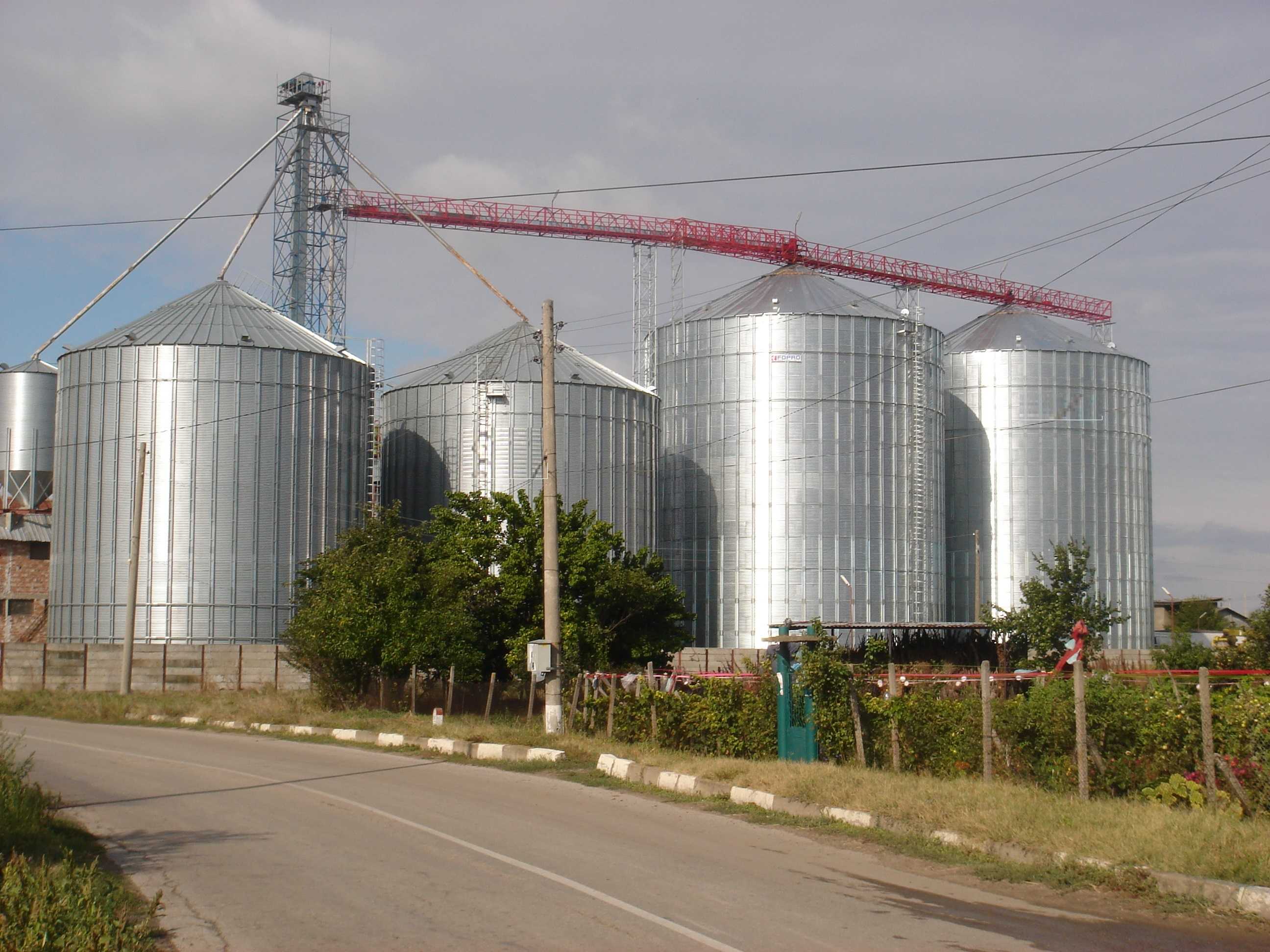

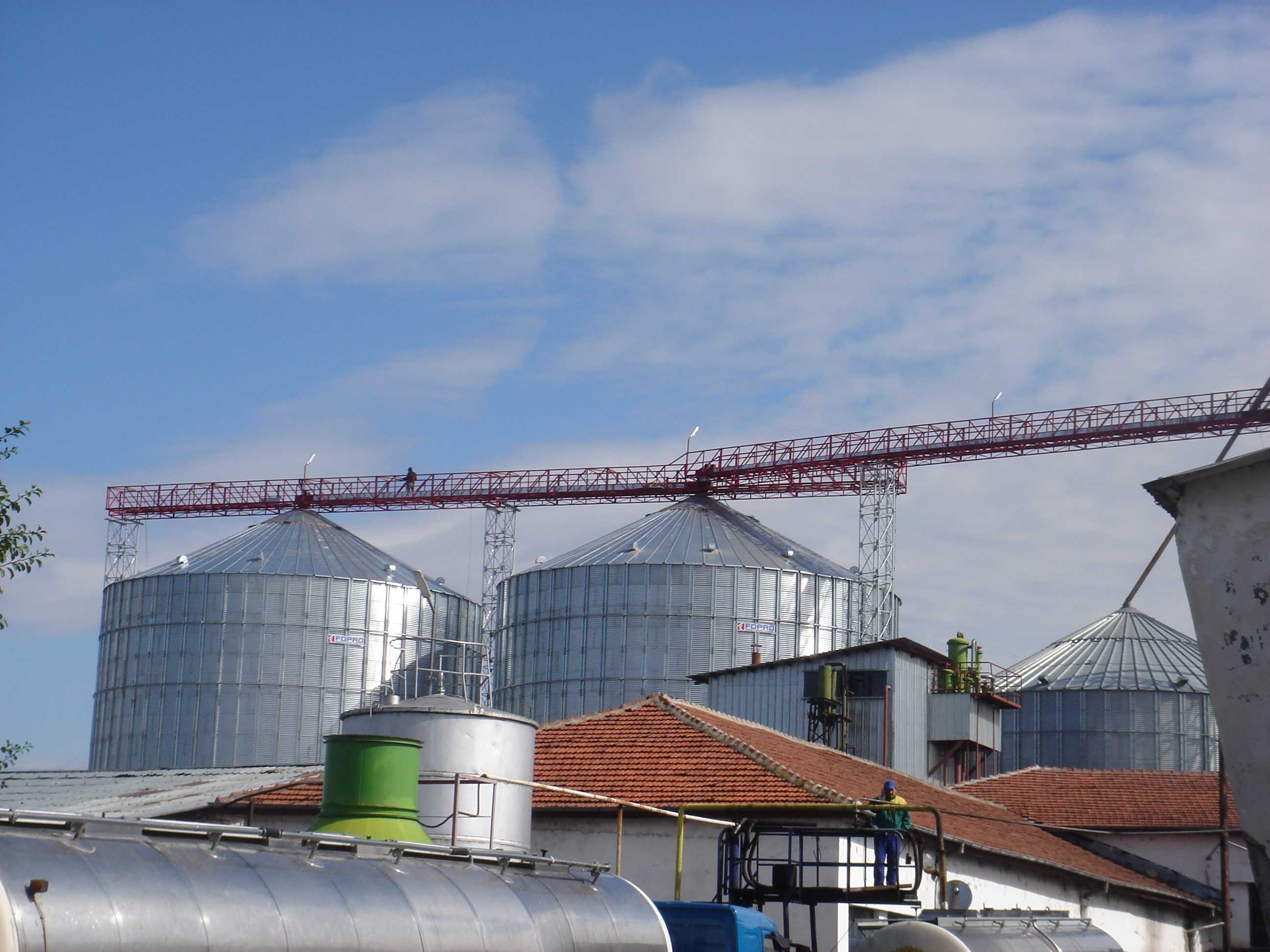

这套干燥床结构主要面向粮食收储、农产品加工与种子处理场景，用于玉米、开心果、鹰嘴豆、扁豆等颗粒物料的降水作业。设备采用固定床或移动式床体布局，核心传热方式为对流换热，热风穿过料层时与谷物充分接触，沿床体高度方向形成连续变化的温度梯度与湿度梯度，避免局部过热造成粮食品质下降。从结构组成看，床体框架采用型钢焊接成型，两侧设置立式支撑立柱，顶部预留热风分配腔与检修平台连接位，中部为物料承托区域，下部布置风室与排料通道。料层厚度、热风风速与停留时间需要根据物料粒径、初始含水率和目标含水率匹配，这也是建模过程中需要重点校核的参数关系。三维结构设计时，首先要确定床体有效通风面积与物料堆积边界。床面宽度决定单批次处理量，长度方向影响热风穿透均匀性，过高的料层会增大风阻并导致上下层干燥不均，过薄则降低热风利用效率。框架立柱与横梁的截面选型需兼顾设备自重、物料堆积载荷以及户外安装时的风载、雪载影响，尤其在北方露天布置场景中，顶部桁架与支撑腿的连接节点需要保留足够的刚度余量。进风段通常布置在床体一端或底部，通过匀风板将热风均匀导入料层，减少局部风速过高形成的风道短路。排风侧可根据工艺需求连接除尘或余热回收装置，若现场需要移动作业，底盘可加装行走轮组与牵引连接结构；固定安装时则在基础上预埋地脚板，明确设备与厂房立柱、输送设备、热风炉之间的安全检修距离。设备周边需要预留操作通道，用于进料布料、床面清理、传感器检修以及排料机构维护。料位检测、温湿度取样点通常沿床高分层布置，建模时应将这些接口位置同步表达，避免后续与电控系统、风管系统发生干涉。排料机构位于床体下部，需保证物料均匀下移，防止结拱与局部残留。对于多品种物料切换的生产线，床面与内壁结构应尽量减少死角，便于清理不同谷物，避免混杂。整体外形尺寸需要结合运输边界拆分模块，高大支撑段与顶部平台可设计为分段法兰连接，既满足公路运输限高限宽要求，也方便现场吊装组对。安装时还要核对热风管道走向、电缆桥架位置以及操作人员观察视野，确保进料端、排料端与上下游输送设备顺畅衔接。通过三维模型可直接检查风室密封性、检修门开启范围、护栏高度以及平台踏步位置，在加工制造前发现结构碰撞与操作空间不足的问题，从而降低现场整改成本。
