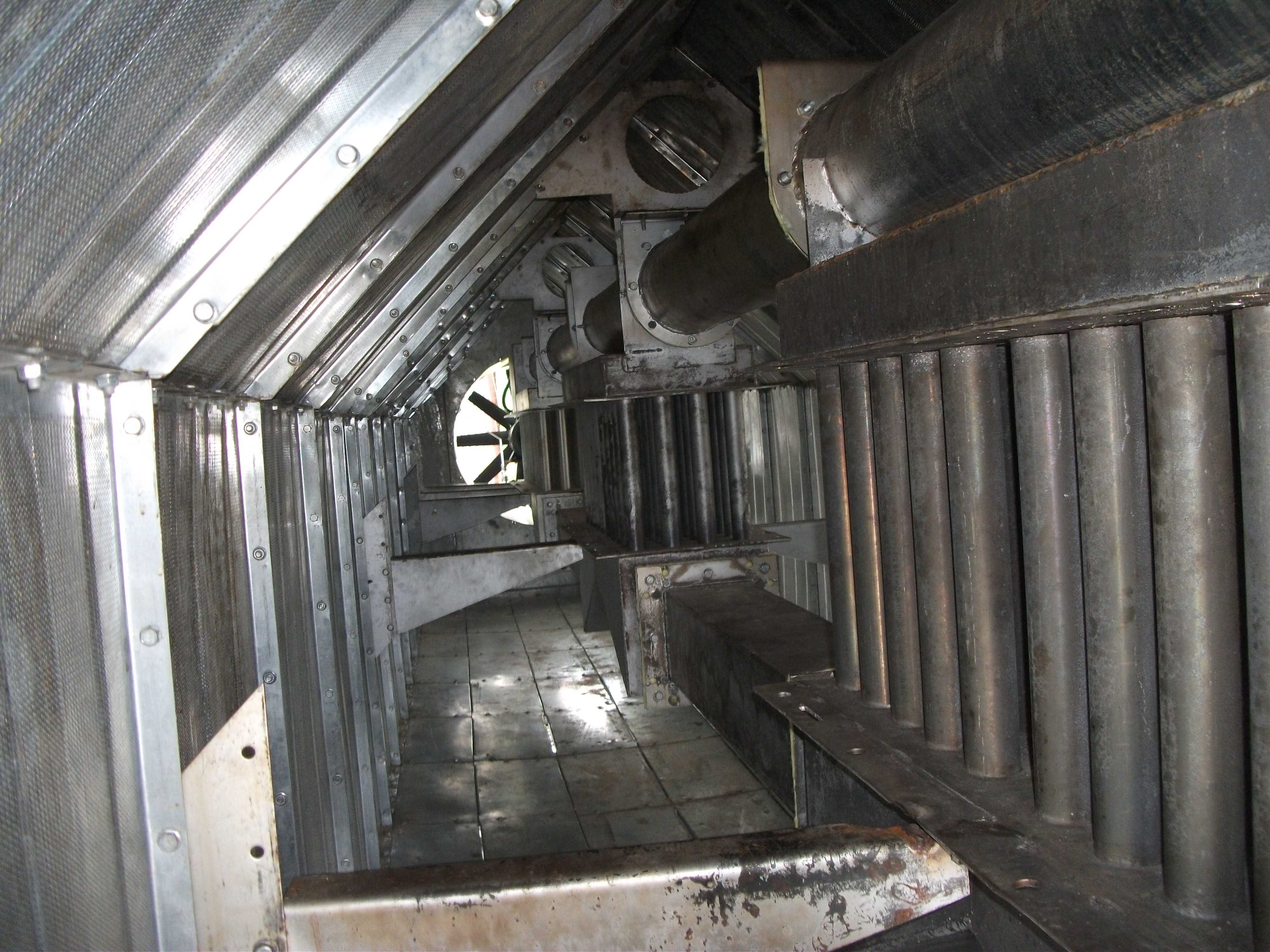

谷物深层干燥床内部换热布风结构

这套结构模型聚焦谷物深层干燥床内部的换热与布风区域，呈现的是固定床或移动床干燥段中与热风接触、支撑料层及传导热量的核心部件。画面中可见成排金属管、弧形封头、支撑框架及周边壳体，这些构件共同决定干燥介质在厚料层中的走向、均匀性和换热效率。在粮食处理现场，这类结构常用于玉米、小麦、水稻及油料作物的降水作业，物料堆积在布风板或管排上方，热风穿过料层时带走水分，管内可根据工艺需要通入热媒或作为风道加强局部换热。设计时首先要处理的是料层阻力与风量分配的矛盾。谷物深层干燥的特点是床层较厚，温湿度梯度沿床深方向明显，若布风不均，靠近进风侧的物料容易过干，远端则可能降水不足。模型中的管排间距、管口朝向和弧形过渡面，都是为了降低局部涡流、避免死角，并使热风以较稳定的流速进入谷层。管壁与谷物长期接触，需兼顾耐磨性和导热性，端部圆弧结构可减少物料堆积和应力集中，支撑梁则承担料层重量与设备振动带来的复合载荷。从安装边界看，该模块位于干燥机仓体内部，上方需预留谷物沉降和流动空间，下方要接风室或排料机构，侧面与仓壁密封连接。管排中心距不能只按换热面积取最小值，还要考虑谷物颗粒尺寸、杂质堵塞以及检修清理通道；管径与壁厚则需结合风压、热膨胀和腐蚀余量确定。框架与壳体之间通常设置滑动或补偿结构，以承受冷热交替引起的变形。对于结构设计人员，这类模型的价值不在于外观展示，而在于把风室、管排、支撑和料层空间的几何关系一次理清。建模时应重点核对管口与风道的对接尺寸、管端封头的曲率、梁的跨距以及螺栓连接位置，避免现场安装后出现风路短路或物料架桥。设备选型时，则可根据床层面积、目标降水幅度和风量风压，反推管排数量、布置密度及换热面冗余，从而保证干燥均匀性和长期运行稳定性。
