谷物深层干燥床核心换热布风装置

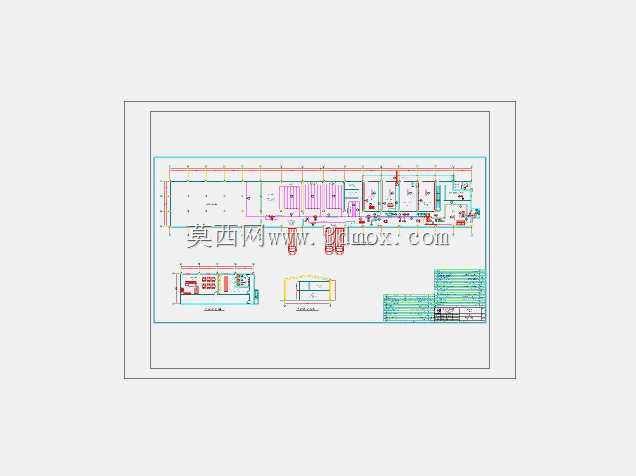

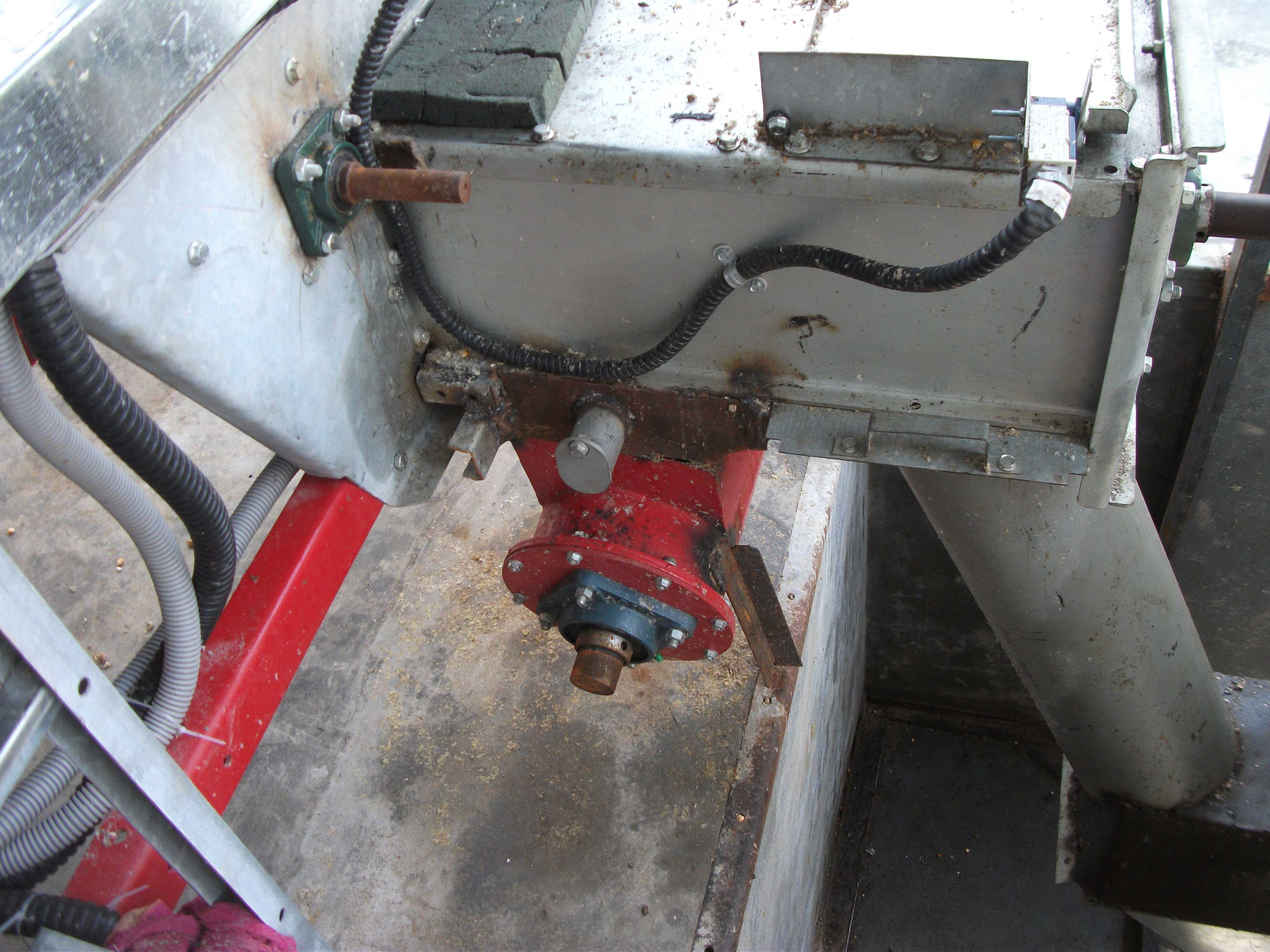

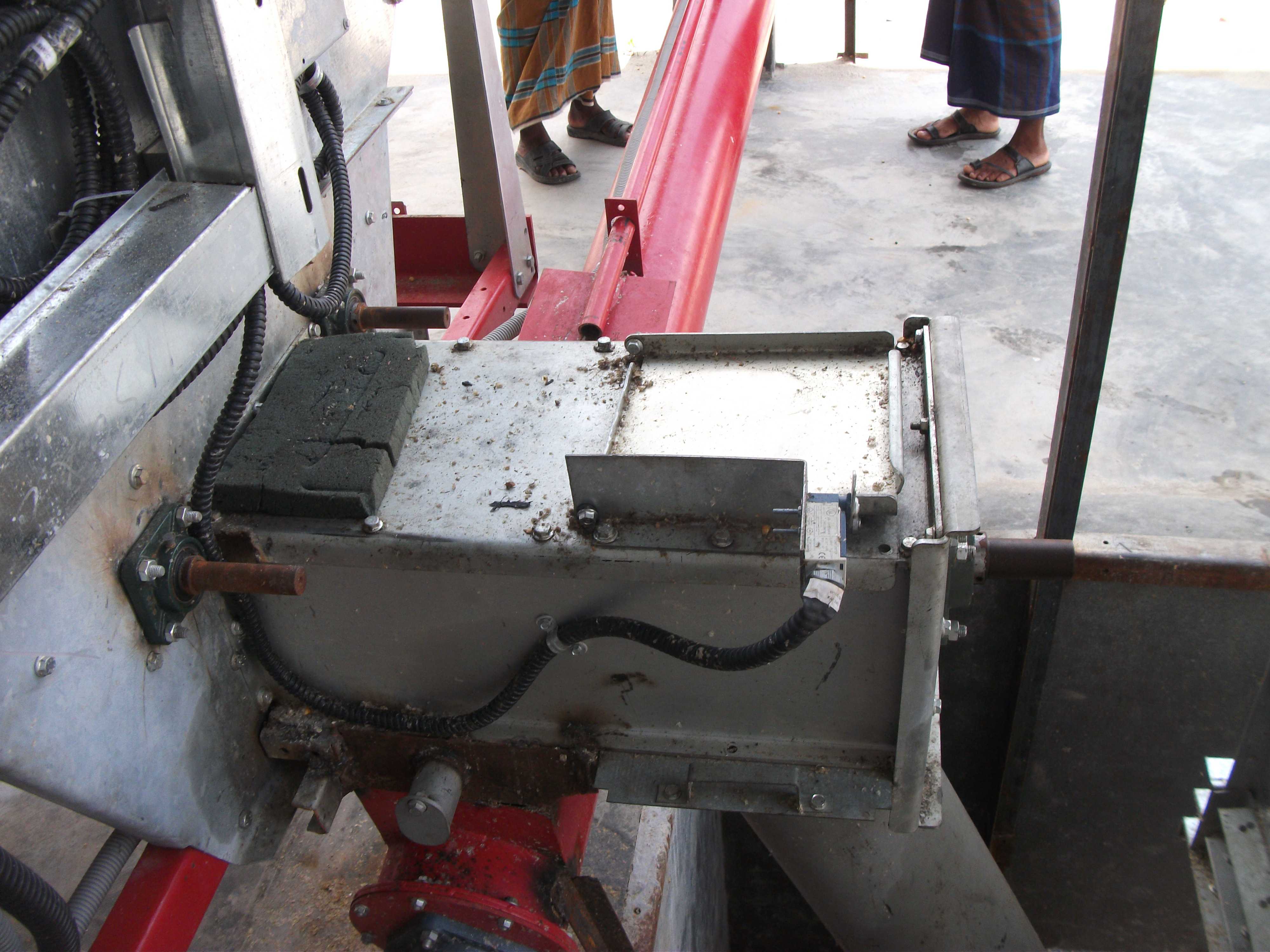

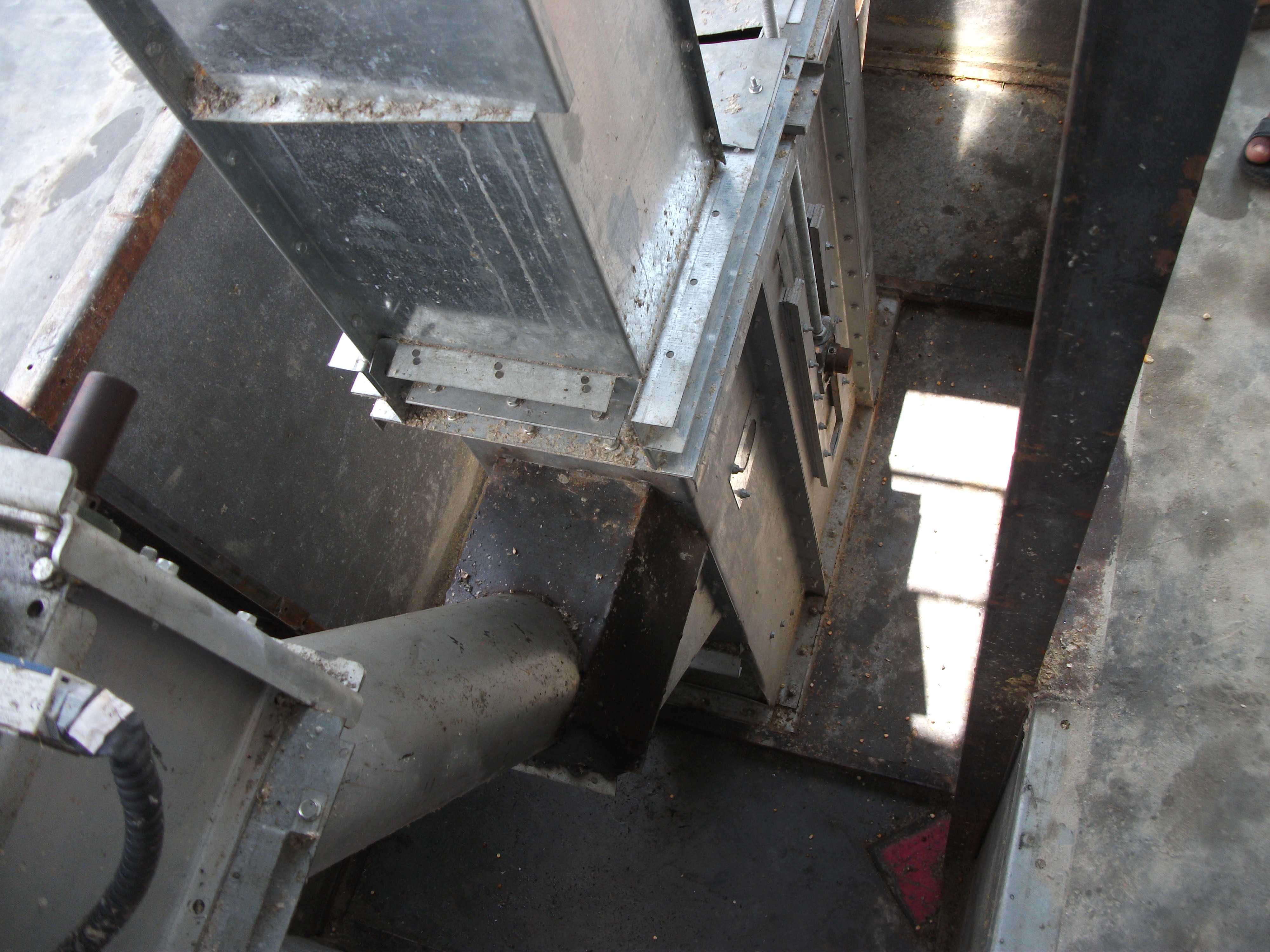

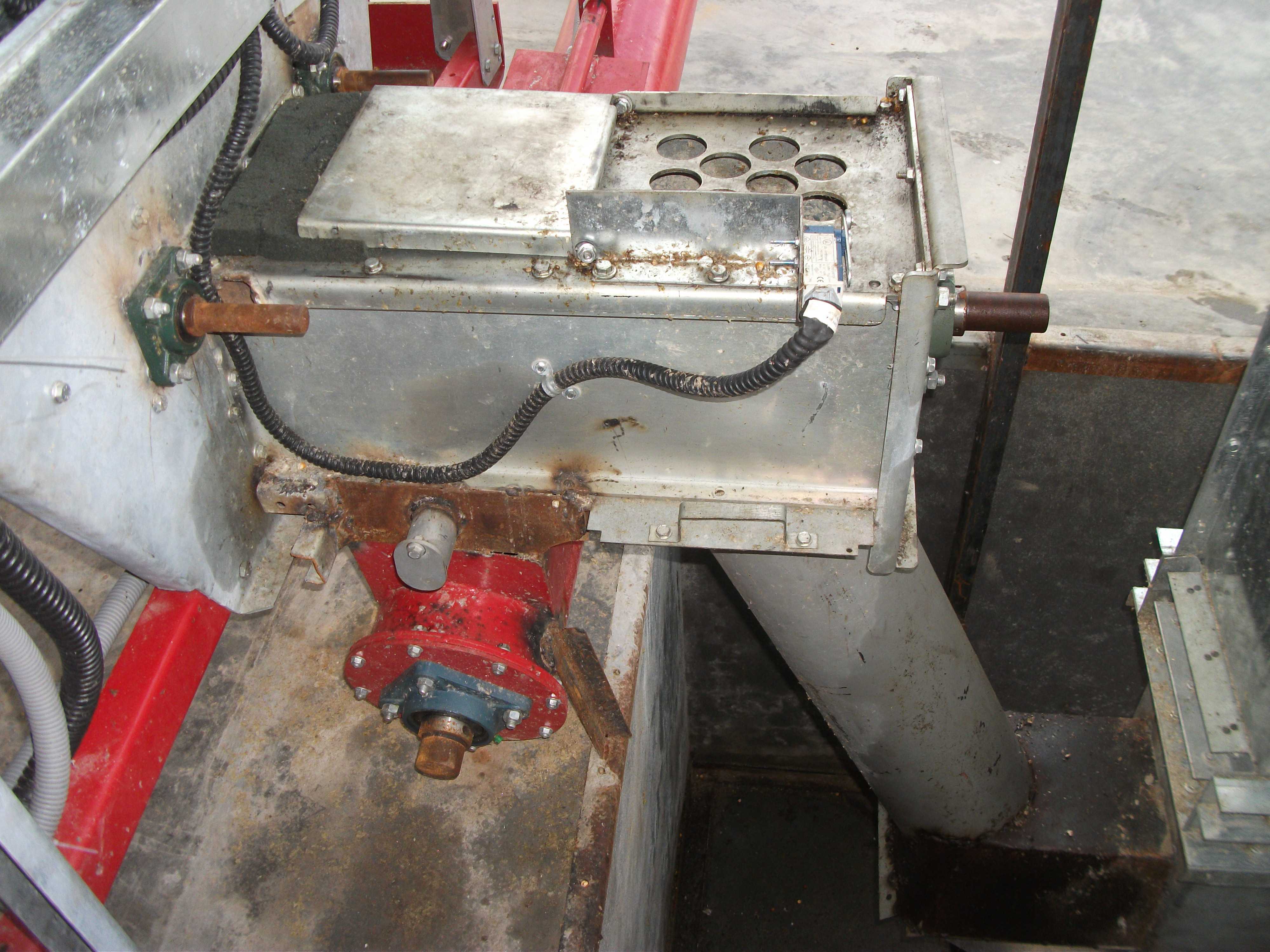

这套装置的三维结构还原，核心围绕固定床谷物干燥的热风分配与换热需求展开，现场安装位置多处于干燥机仓体下部，承接热风炉送来的干热气流，将气流均匀分散到上方堆积的玉米、小麦、开心果等谷物料层中，避免局部风速过高吹穿料层、或是局部风量不足导致谷物含水率不均。从现场实拍的结构能看到，装置主体采用薄钢板折弯焊接成型，侧面预留的穿线孔用于接入料温、风温检测元件，下方红色法兰接口直接对接热风送风管道，侧面伸出的轴端用于连接外置的翻板调节机构，可根据不同谷物的堆积厚度、初始含水率调整出风口的通流面积。设计阶段首先要确定的是安装边界：装置整体嵌入干燥床下部的预留仓段，顶部带孔的布风板与上层谷物承托网板保持平行，四周与仓壁之间采用耐高温密封胶条填充，防止热风从侧边短路逃逸，下方的锥斗段直接对接排料绞龙，干燥完成的谷物可直接通过锥斗落入输送设备，无需额外转接料斗。布风板上的开孔排布经过流场仿真校核，靠近进风口的位置开孔密度更低、远离进风口的位置开孔密度逐步提升，抵消送风管道内的动压分布偏差，保证整个床面的出风速度偏差控制在合理范围内。装置侧面的接线盒采用防水防尘结构，适配粮食加工车间多粉尘、高湿度的工况，所有外露金属件都做了防锈处理，与谷物接触的部位采用食品级防护涂层，避免长期使用后锈蚀污染物料。在结构建模过程中，需要重点核对法兰接口的安装孔位与现场送风管道的匹配度，同时预留出温度传感器的安装空间，保证测温探头可以直接伸入风室内部采集实时风温，为后续的热风温度调节提供数据支撑。装置的侧边检修口采用快拆螺栓固定，日常维护时可以直接打开检查内部的布风翻板是否卡滞、是否有谷物碎屑落入风室堆积，不需要整体拆卸装置即可完成清理作业。针对不同物料的干燥需求，布风板的开孔孔径可以快速更换，大孔径适配大颗粒的玉米、蚕豆，小孔径适配小颗粒的谷物，避免颗粒漏入风室。整套装置的外形尺寸适配主流的批次式谷物干燥机仓体，安装时只需要将装置整体吊装入仓体下部的预留工位，对接法兰与传感器接线即可完成装配，大幅降低现场安装的工作量。
