90度直角肘节连接支撑构件

该90度直角肘节构件主要用于各类工装夹具、轻型设备机架、自动化输送线侧边定位结构中，承担垂直方向的载荷传递、相邻型材的直角定位以及工位辅助支撑作用。在实际产线布局里，这类构件常出现在工位挡停机构、工件侧向定位靠山、小型检测台架的边角加固位置，替代焊接式直角座，降低现场改制的工作量。

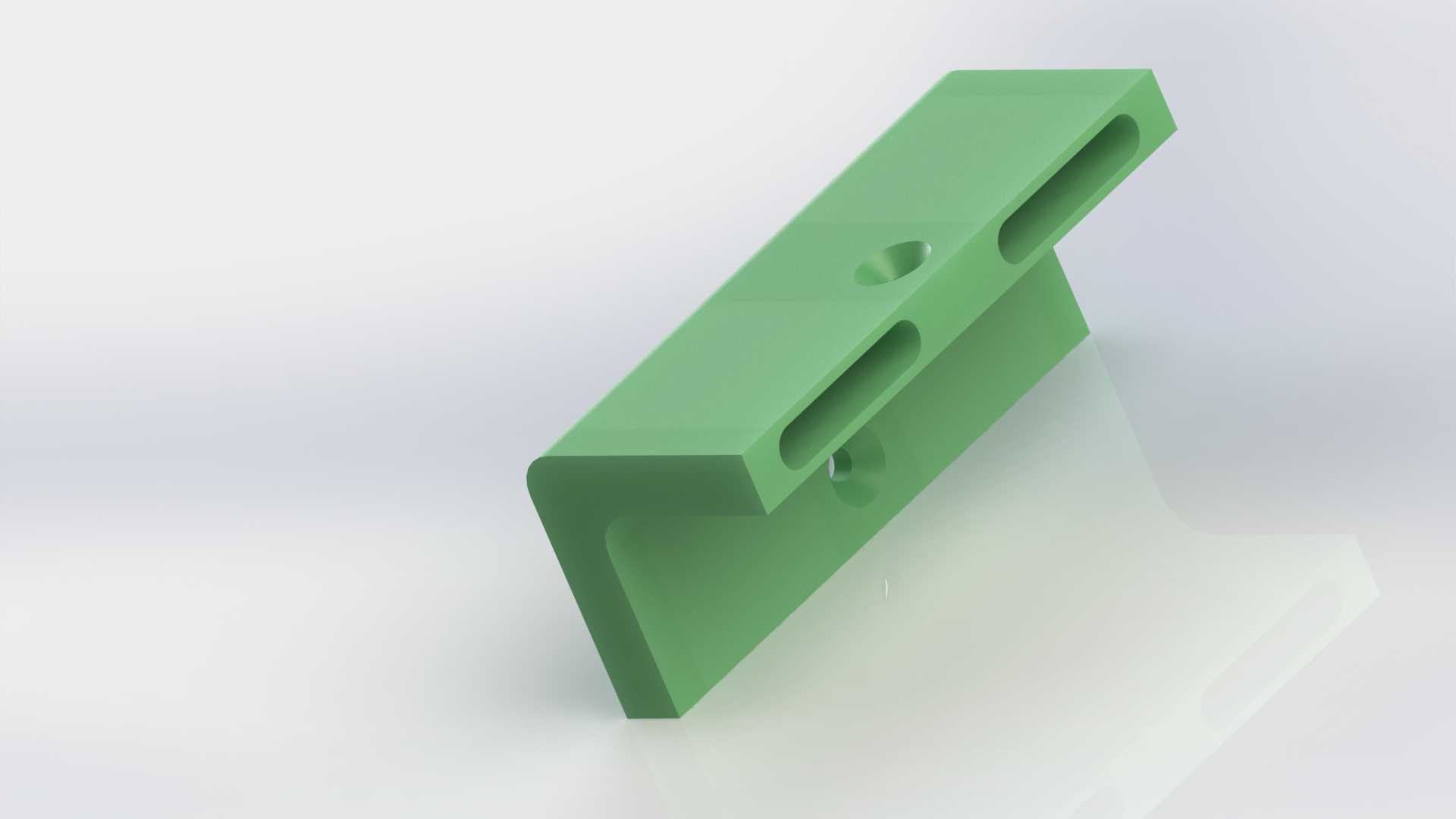

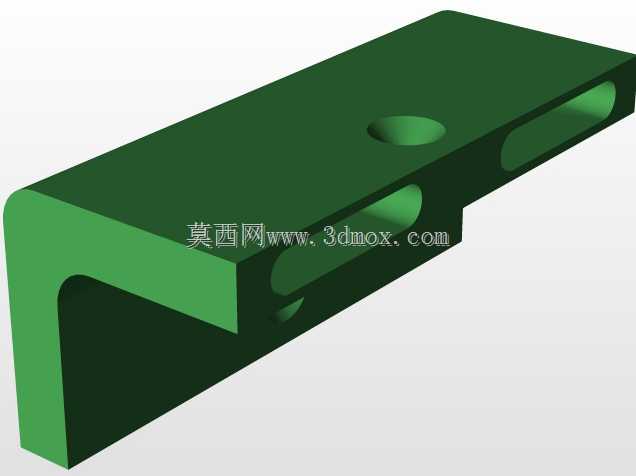

从结构特征来看，构件主体为L型等厚截面，长臂与短臂的交接处做了连续过渡，避免直角根部应力集中。长臂平面上预留的沉孔可用于穿入内六角螺钉，将构件固定在铝型材或钢板基座上；长臂侧面开设的长圆形通孔，既可以作为相邻杆件的铰接避让空间，也能适配销轴类零件的穿装，实现小范围的角度微调。短臂的竖直面可作为定位基准面，与被支撑工件的侧边直接贴合，接触面的平面度在建模时按常规工装要求控制，保证定位时不会出现局部点接触。

设计过程中优先考虑了安装边界的兼容性：长臂上的安装孔距端部留有足够的扳手操作空间，使用常规内六角扳手即可完成锁紧，不需要特殊工具。侧面的长圆孔长度方向沿长臂轴线布置，当配套销轴的位置存在小幅装配偏差时，可通过孔内间隙补偿，降低相邻零件的加工精度要求。构件整体壁厚均匀，建模时所有棱边均做了小尺寸倒角，既避免热处理或机加工后产生锐边，也能减少装配过程中划伤操作人员的风险。

在选型匹配时，需要重点核对短臂的高度是否超出工件下方的避让空间，同时确认长臂上的安装孔位与基座预设的T型槽或螺纹孔位置对应。若用于有往复冲击的工位，可在贴合面之间增加薄垫片调整预紧力，避免长期运行后螺钉松动。该构件的三维建模完整还原了各孔位的相对位置、过渡圆角以及壁厚分布，可直接用于装配干涉检查、机构运动模拟以及后续的工程图导出，帮助设计人员在方案阶段快速验证直角支撑布局的合理性，减少现场装配时的配焊、二次打孔等工序。
