工业混合器外壳结构设计方案

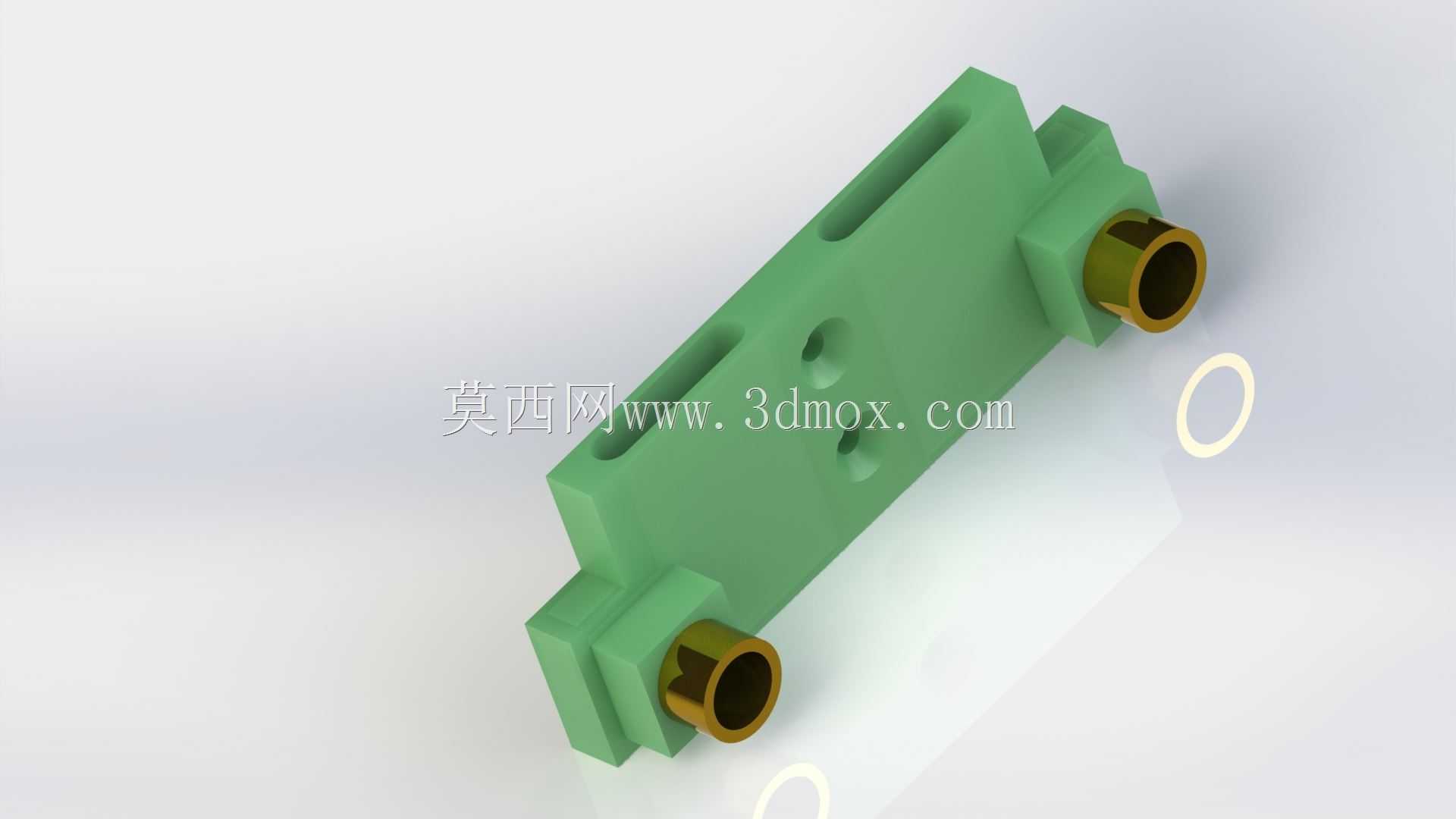

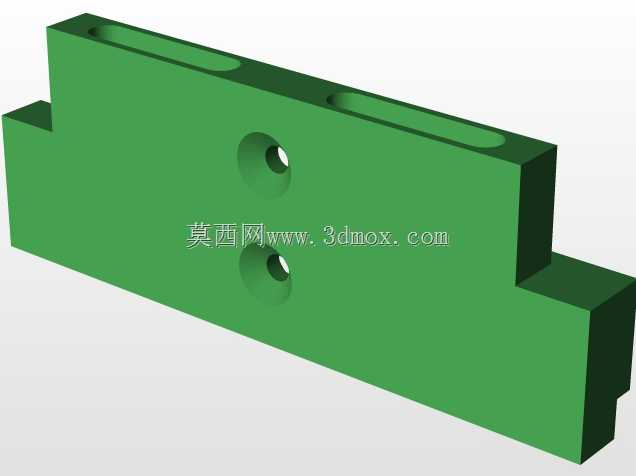

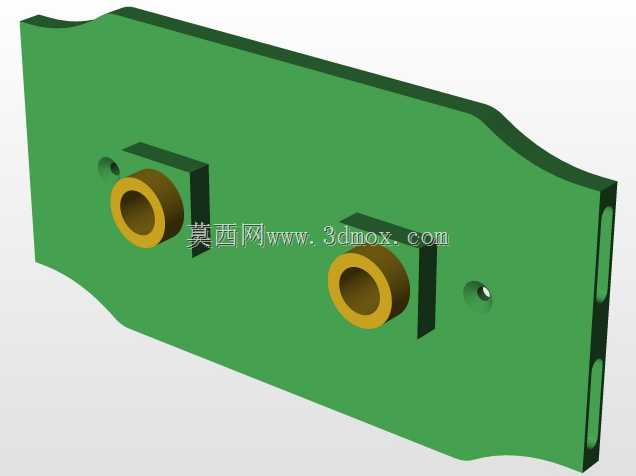

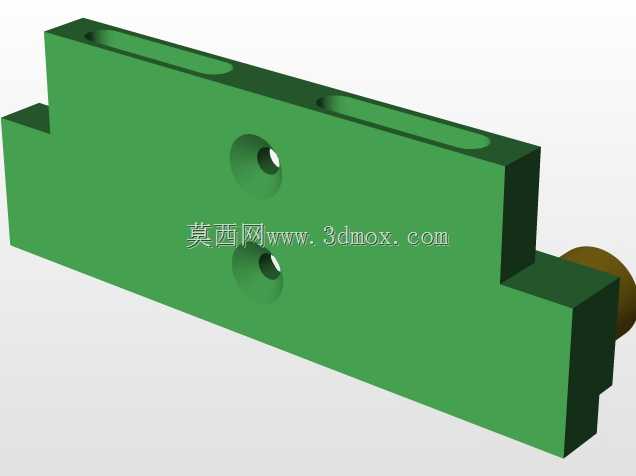

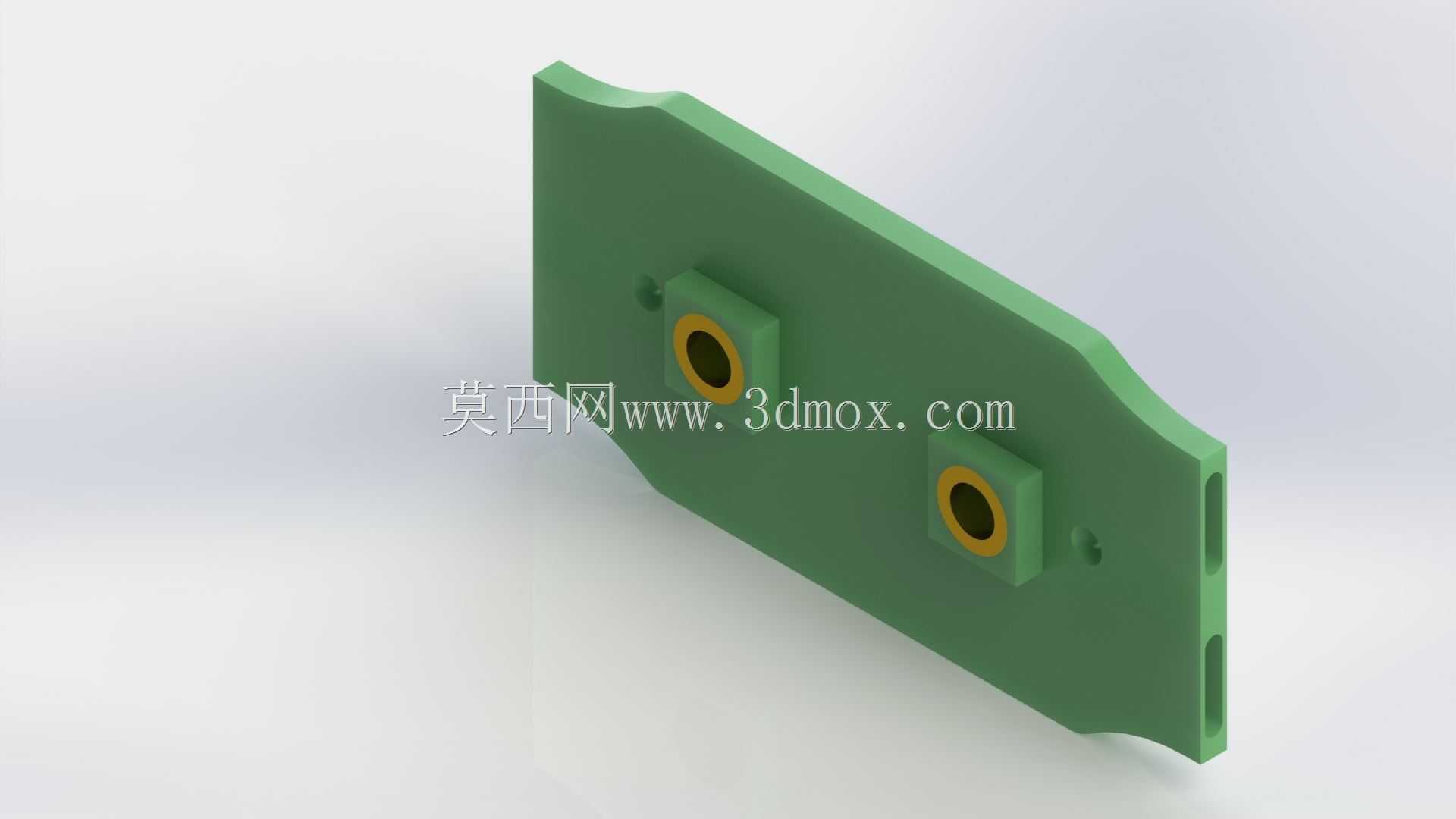

在流体混合、物料配比类工业设备中，壳体作为核心承载与流道约束部件，其结构合理性直接决定整套混合装置的运行稳定性与装配维护效率。这款混合器外壳采用一体化块状结构设计，主体为规整的长方体构型，两侧延伸出对称的安装凸台，凸台与主壳体之间通过直角过渡强化结构刚性，避免长期承压后出现连接面形变。壳体正面预留两个同轴贯通的安装孔位，孔口处做沉台处理，可容纳紧固件头部完全沉入，不会突出壳体表面干涉周边管路或护罩布置；顶面开设两条平行的长条形凹槽，既可以作为流体流道的预定位基准，也能在装配时嵌入密封胶条，实现上下合盖后的端面密封，防止混合过程中物料渗漏。从安装边界来看，该壳体的底面为全平面加工基准，可直接贴合设备安装基板，通过两侧凸台的预留孔完成锁紧固定，不需要额外设计转接支座，大幅压缩了整机的装配空间占用。在实际工况中，这类外壳多用于小型静态混合器、药剂配比装置或实验级流体混合设备，内部可容纳混合芯体、导流板等组件，外部孔位用于对接进出料管路与驱动连接件。设计阶段优先考量了加工工艺性，整体外形无复杂曲面，采用常规铣削加工即可完成全部特征成型，沉孔与凹槽的尺寸公差可轻松控制在通用机械加工精度范围内，有效降低单件制造成本。结构受力层面，两侧凸台的加厚设计抵消了管路对接时产生的侧向拉力，正面双孔的同轴度要求保证了内部旋转或插拔组件的运行顺畅度，不会出现卡滞、偏心磨损的问题。壳体的壁厚经过合理分配，既满足承压工况下的强度需求，也不会造成材料冗余与整机重量超标。对于设备选型人员而言，该壳体的标准化接口特征可适配多数同规格混合组件，无需重新定制适配结构；对于三维建模从业者，该模型完整呈现了块状壳体类零件的特征构建逻辑，从基准面选择到孔位、凹槽、凸台的参数化设计流程，都具备较强的参考价值，可直接复用至同类阀块、安装基座、设备壳体的结构设计工作中。
