敞口式金属收纳盒钣金结构设计

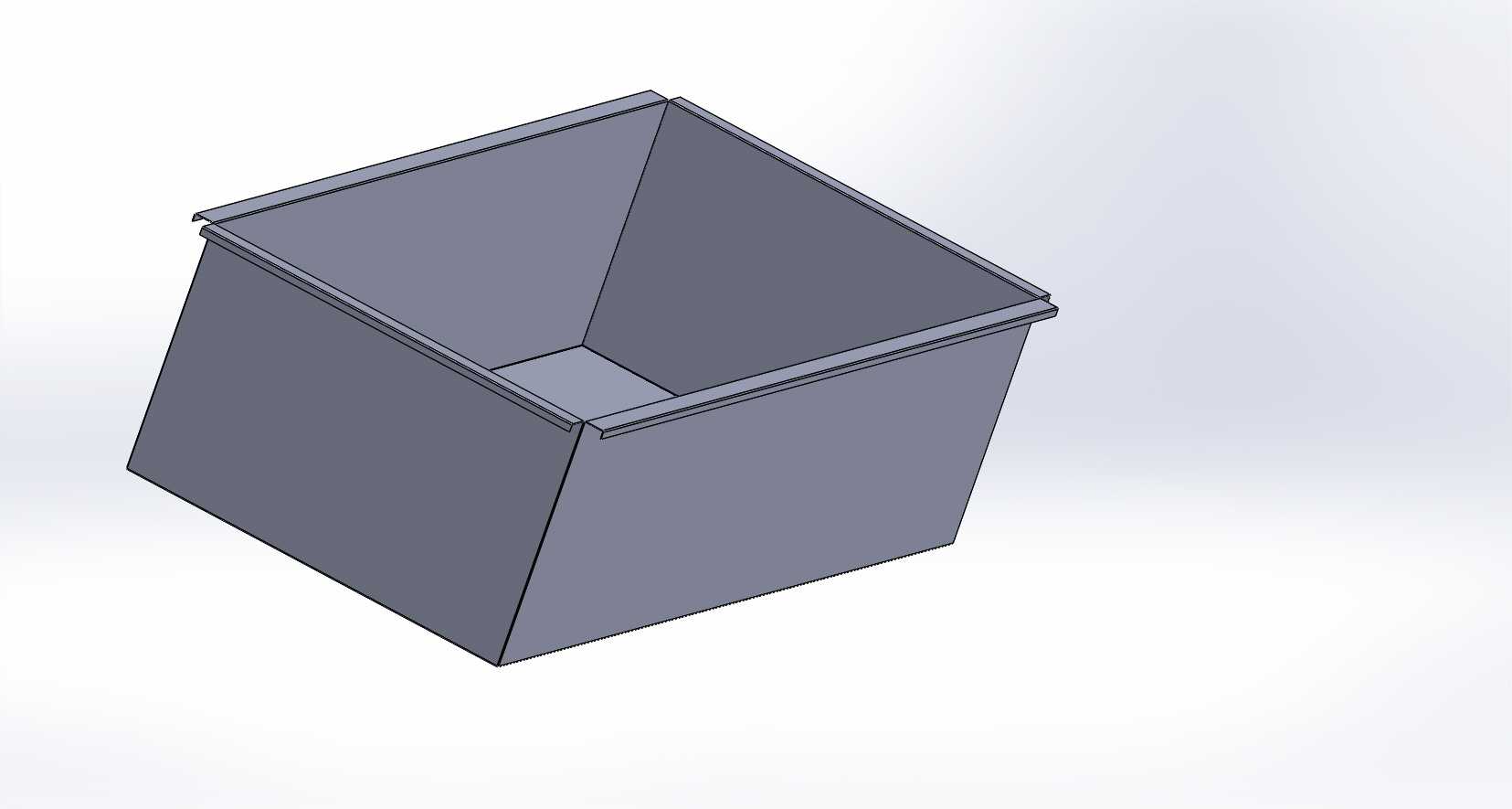

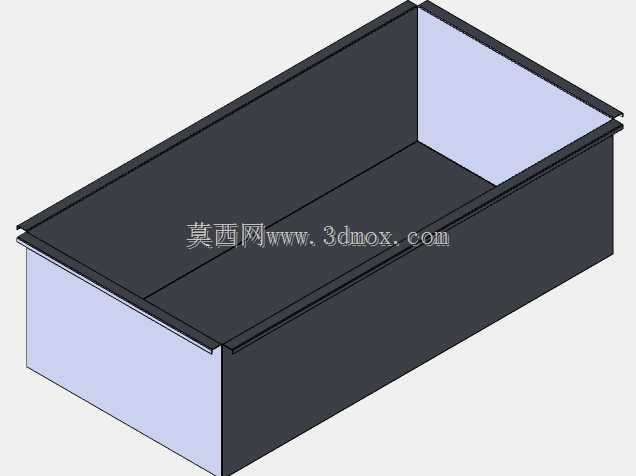

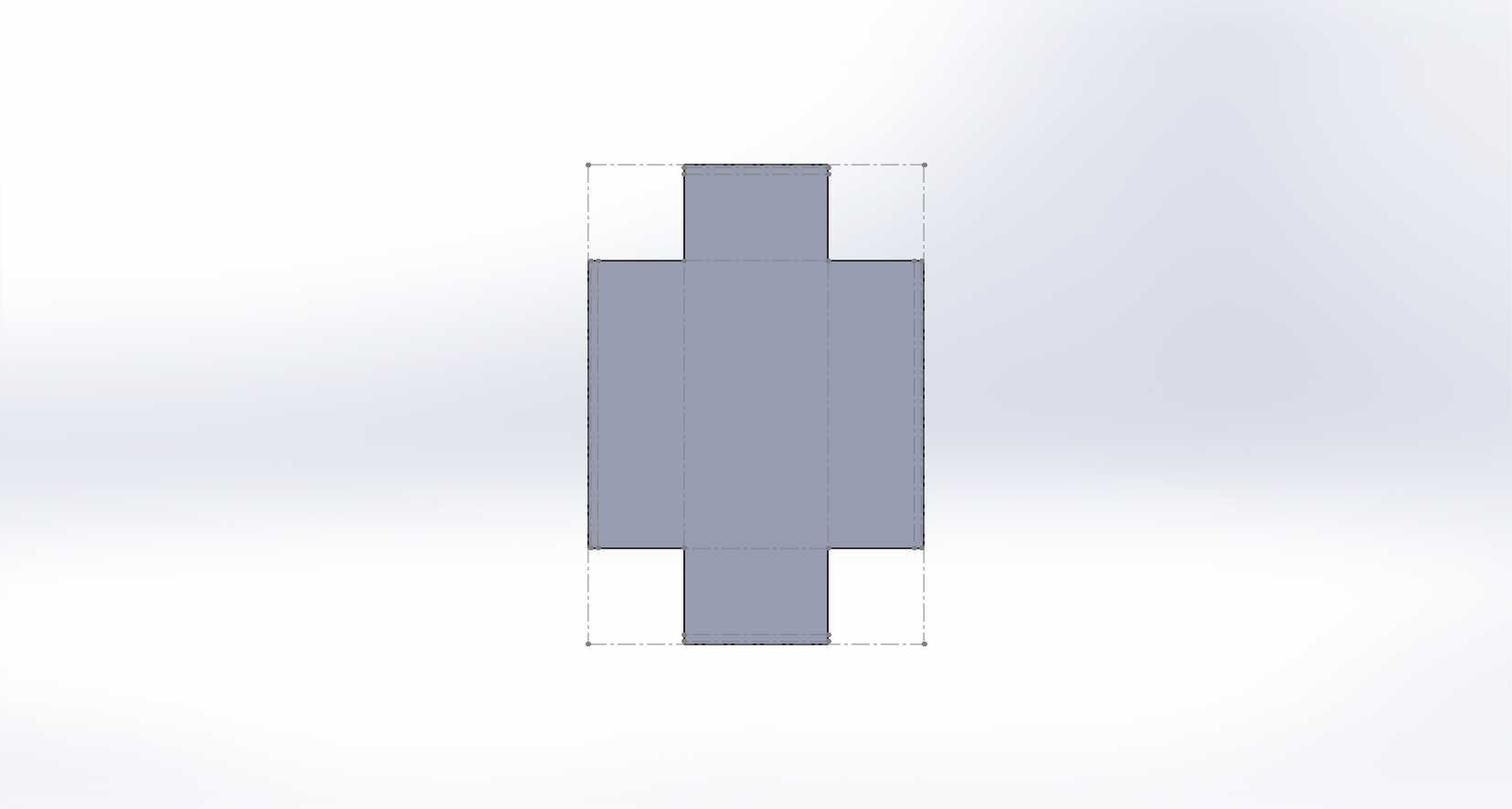

这款敞口式金属盒采用钣金折弯工艺成型，整体为上宽下窄的梯台腔体结构，顶部边缘设置外翻折边，既提升盒口结构刚性，也可作为取放时的受力握持位，同时能覆盖钣金裁切后的锐边，避免日常使用中划伤操作人员。盒体四壁与底部通过钣金拼接成型，内壁无多余凸起，腔体空间完整，可用于车间工位存放小型五金零件、加工辅料，也可在设备内部作为零散元器件的收纳腔体，适配工装台、物料架、设备舱等多种安装摆放场景。设计阶段优先考虑钣金加工的工艺可行性，四壁的倾斜角度经过折弯回弹量校核，折边处预留合理的折弯工艺缺口，避免折弯过程中出现材料拉扯起皱、边角开裂的问题。底部为平整封闭结构，放置在平面上时接触均匀，不会出现晃动偏移；四壁从底部向上逐步外扩，一方面提升盒体放置的稳定性，另一方面在多个空盒堆叠时可互相嵌入，大幅减少仓储与转运过程中占用的空间。从安装边界来看，该盒体无额外外凸安装结构，可直接放置于工装台面，也可根据使用需求在外侧壁加装固定支架，挂载在设备侧板或工位挂板上。盒体顶部折边的宽度经过控制，既保证结构强度，也不会过多占用盒口的有效取放空间，操作人员拿取内部零件时不会被折边干涉。针对钣金件的受力特性，盒体转角处做了应力分散处理，长期盛放较重金属零件时，侧壁不易出现局部变形，底部承重能力可满足常规工位零件的存放需求。内壁光滑无死角，清理内部残留切屑、油污时可直接擦拭，适配机加工车间、装配工位的日常使用环境。该结构没有复杂的曲面特征，全部由平面钣金折弯、拼接构成，加工工序少，制造成本可控，同时金属材质具备耐磕碰、抗老化的特性，相比塑料收纳件更适合工业现场的复杂使用环境，可耐受常规油污、切削液的侵蚀，长期使用不会出现老化脆裂问题。
