液压系统带环形槽活塞结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:238420
  • 液压系统带环形槽活塞结构设计
  • 液压系统带环形槽活塞结构设计
  • 液压系统带环形槽活塞结构设计

在液压执行元件的设计体系里,活塞是将流体压力能转化为直线机械能的核心承载件,这款带多道环形槽的盘状活塞,主要适配中低压双作用或单作用液压缸,常见于工程机械支腿回路、机床工装夹紧油路、小型压力机主缸以及自动化生产线的顶升工位。从实际工况出发,这类活塞不需要承受极端偏载,更多是在洁净压力油环境下完成往复直线动作,因此结构设计优先保证密封可靠性、运动同轴度以及加工经济性。

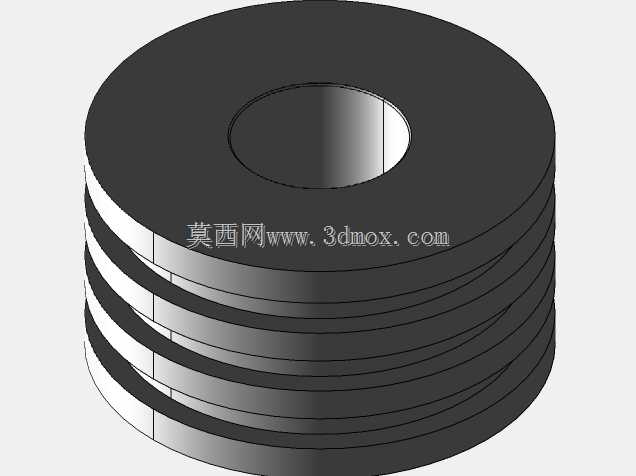

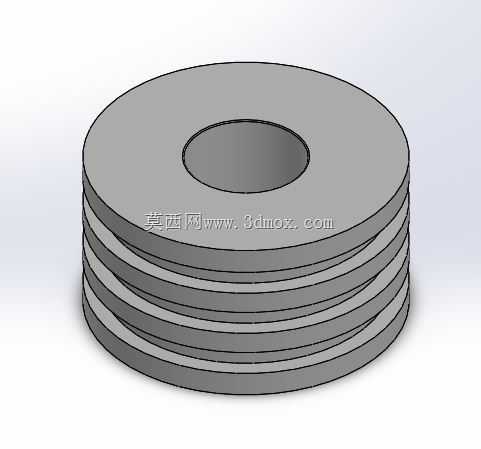

该活塞整体为同轴回转体结构,中心开设贯通通孔,用于和活塞杆完成装配配合,通孔的内径公差需匹配对应杆径的h7或f7配合等级,孔口可根据装配需求加工倒角,避免安装时划伤活塞杆表面。外圆面分布的多道环形槽,核心作用是嵌入密封件与导向支撑环:靠近压力腔侧的环槽可安装孔用格莱圈或Y型密封圈,阻断高低压腔的压力油泄漏;中间环槽可加装导向带,承担活塞在缸筒内的径向支撑,抵消往复运动中产生的轻微径向力,避免金属活塞外圆直接刮擦缸筒内壁;剩余环槽可根据工况增设防尘圈或缓冲密封件,适配不同速度、压力等级的使用需求。

设计过程中需严格控制各环槽的槽宽、槽深以及槽底圆角,槽宽公差需保证密封件装入后无轴向窜动,槽深要匹配密封件的压缩率,压缩率过大则会增大运动摩擦阻力、加剧密封件磨损,压缩率过小则会出现密封失效、内泄漏超标。活塞的两端面需保证与中心通孔轴线的垂直度,否则装配后会出现活塞偏磨、活塞杆爬行等问题;外圆与内孔的同轴度需控制在合理公差范围内,保证活塞在缸筒内运动时圆周间隙均匀。

从安装边界来看,该活塞的外径需匹配对应缸筒的内径规格,整体轴向厚度需适配缸内的行程与安装空间,装入缸筒时需保证各环槽内的密封件唇边无翻折,通过锁紧螺母或轴用挡圈将活塞轴向固定在活塞杆上,同时需校核活塞运动到行程端点时,不会与缸盖、缸底发生刚性碰撞。这类盘式活塞相比整体式柱塞,结构更紧凑,加工难度更低,可通过更换不同材质的密封件适配矿物油、乳化液等不同工作介质,在常规液压回路中能长期稳定完成推力输出动作。
