弧形金属格栅户外雨棚结构设计

这款弧形金属格栅雨棚的结构设计，核心围绕户外人行通道、小型设备停放区、建筑出入口侧边等半开放遮蔽场景展开，不同于常规实心板材雨棚，格栅式的杆件排布在实现基础挡雨、高空坠物缓冲功能的同时，能保证棚下区域的空气流通，避免实心棚顶在夏季形成闷热的聚热层，同时金属杆件的镂空光影效果也能适配现代工业风、简约商用建筑的外立面搭配需求。

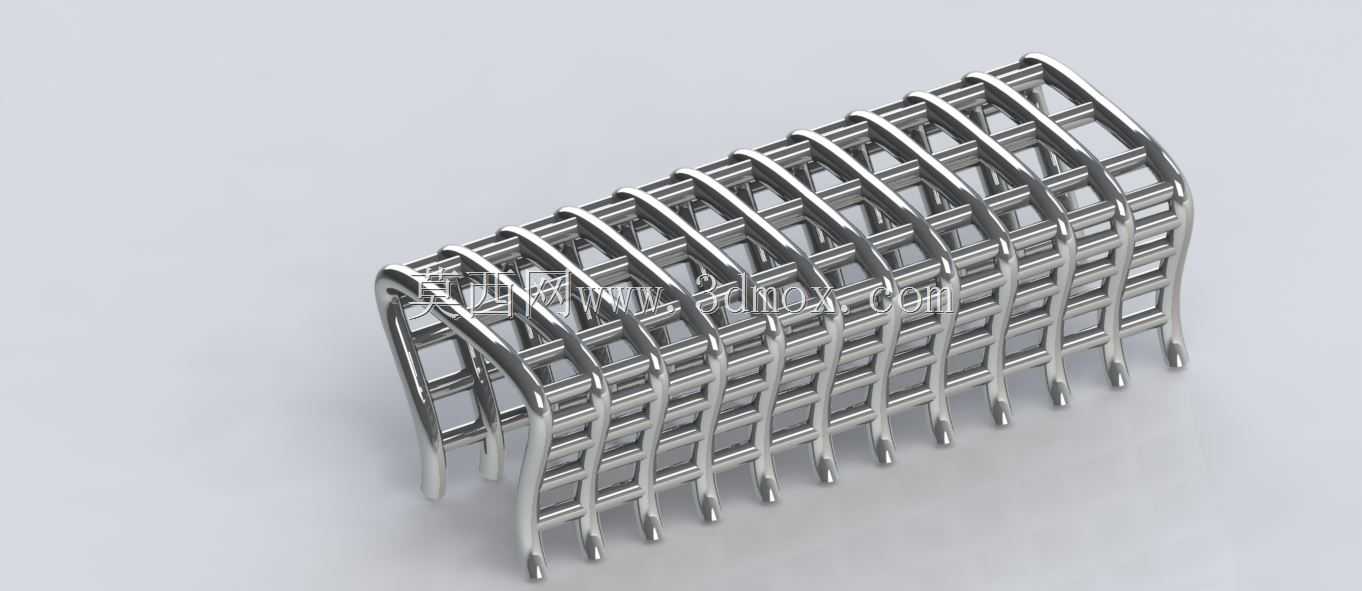

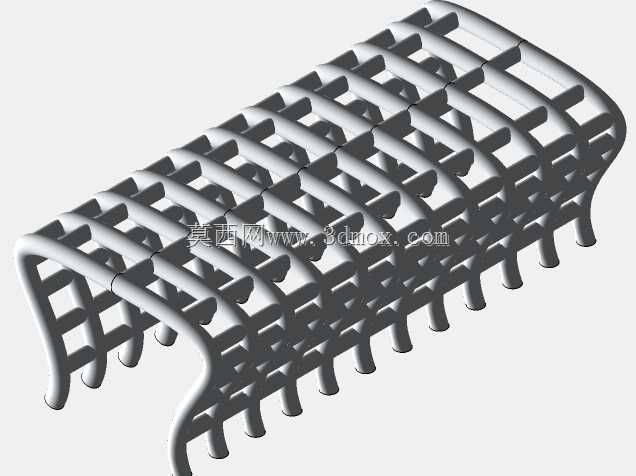

从结构受力逻辑来看，整体棚架采用连续弯折的弧形主肋作为主要承重构件，每一道主肋都从底部的安装支脚向上平滑起拱，拱型结构本身能将顶部的竖向荷载更均匀地分散到两侧支撑腿上，相比平棚结构可降低跨中位置的弯矩峰值，减少杆件的受力变形量。主肋之间通过多道平行的横向连接杆件完成拉结固定，所有杆件的交接节点均采用满焊连接处理，既保证整体框架的几何稳定性，也让每一根独立杆件都能参与整体受力，避免单根构件受意外荷载时出现失稳变形。

设计阶段的杆件排布经过多轮调整，纵向主肋的间距控制在兼顾防护密度与材料利用率的区间内，间隙既不会过大导致小件物品直接穿透坠落，也不会因排布过密造成材料浪费与整体自重过高。棚体两侧的支撑腿向下延伸出平直的安装段，端部预留的安装基准面可直接与地面预埋钢板、侧边墙体的固定支座进行配焊或螺栓连接，安装时可根据现场实际边界调整支脚的固定位置，适配不同宽度的通道安装需求。

框架整体采用等截面金属圆管弯折成型，统一的杆件规格降低了加工阶段的下料、弯折工装成本，弧形段的弯折半径经过曲率校验，加工时可通过数控弯管机一次成型，避免多段拼接带来的焊缝缺陷与外形偏差。所有外露的金属表面都做了抛光防锈处理，可适应户外多雨、潮湿的使用环境，减少后期维护的频次。棚顶可搭配透明耐力板、夹胶玻璃或者金属遮阳板完成封闭，格栅框架本身可作为上部覆盖材料的固定基底，覆盖材料的固定点位可直接设置在横向连接杆件上，无需额外在主肋上钻孔破坏承重结构。

从安装边界来看，这款棚架的整体跨度与高度可根据实际使用场景同比例缩放，小尺寸版本可用于庭院门口、设备操作台的局部遮蔽，大跨度版本可通过增加主肋数量、加密横向拉结杆件的方式提升整体承重能力，满足厂区通道、非机动车停放区的大面积遮蔽需求。框架的镂空结构也大幅降低了强风环境下的风阻，迎风面的气流可从格栅间隙穿过，减少整体结构受到的风荷载推力，提升户外使用的抗风稳定性。
