阶梯式方管焊接支撑框架结构设计

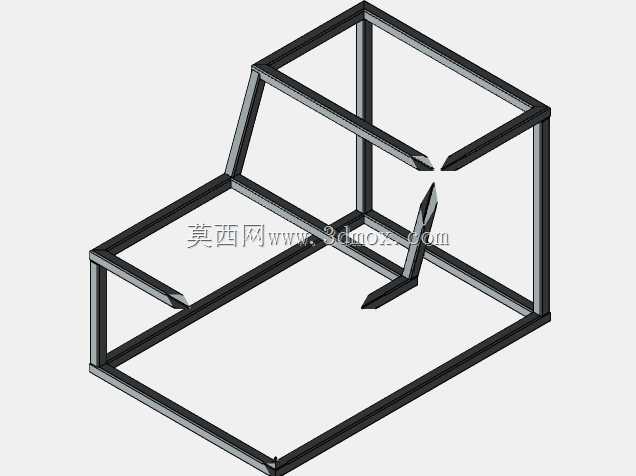

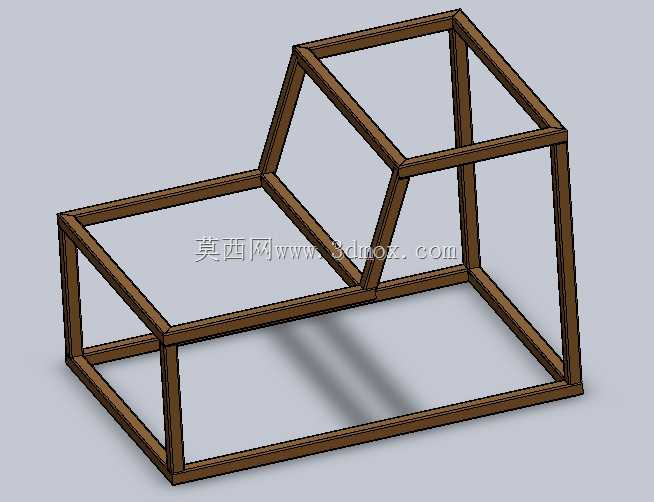

　　这款阶梯式方管焊接支撑框架，主要面向中小型设备的分层承载安装场景设计，常见于车间工位物料暂存、轻型检测设备的台架搭建、教学实训装置的主体支撑等工况，能够在有限的占地面积内实现两个不同高度的承载平面，适配不同安装高度要求的组件布设需求。从结构设计逻辑来看，整体采用等截面方形管材作为骨架主材，所有连接节点均采用满焊焊接工艺，避免螺栓连接带来的间隙松动问题，保障框架长期受载下的结构稳定性。框架整体分为高低两个承载区域，低位平台面积更大，可放置重量稍大的主体设备组件，高位平台面积稍小，适合布设控制模块、传感组件等重量较轻的附属部件，两个区域的过渡段采用斜向方管做加强支撑，将高位平台的载荷直接传导至低位框架的主纵梁上，

　　避免高位区域出现悬臂受力的薄弱点。在外形尺寸与安装边界设计上，框架底部的四个支脚均预留了地脚安装孔位，可通过膨胀螺栓与地面或安装基面固定，底部支脚的外轮廓尺寸即为整体安装的最小占地边界，安装时无需额外预留侧面操作空间，所有焊接节点均做了打磨倒角处理，不存在尖锐外凸的棱角，避免现场安装调试过程中出现磕碰划伤的问题。框架的管材壁厚选型可根据实际承载需求调整，常规工况下选用2mm壁厚的冷轧方管即可满足单平面50kg以内的承载要求，若用于承载较重的工业设备，可更换为3mm及以上壁厚的型材，同时在各平面的横梁之间增加横向加强筋，进一步提升整体抗形变能力。从实际使用角度出发，这种高低错落的框架结构能够减少设备组件安装时的垫高工序，

　　低位平台距离地面的高度适配操作人员站立操作的舒适区间，高位平台的高度刚好对应视线平齐位置，方便操作人员实时查看高位布设的仪表、显示模块的数值，无需弯腰或垫脚操作。框架的所有管材连接均采用45度切角拼接工艺，焊后焊缝位于型材的角部位置，打磨后整体外观平整，后续做喷塑或喷漆表面处理时能够获得均匀的涂层覆盖，既提升框架的防锈耐腐蚀能力，也适配工业现场的整洁布设要求。在受力传导路径设计上，所有垂直方向的载荷均通过竖向方管直接传导至底部支脚，横向载荷则通过各层的纵横梁形成的闭合框架结构分散抵消，即使在侧面受到一定的意外撞击力，也不会出现整体变形失稳的问题，适合在人员走动频繁的车间现场、教学实训场地使用。
