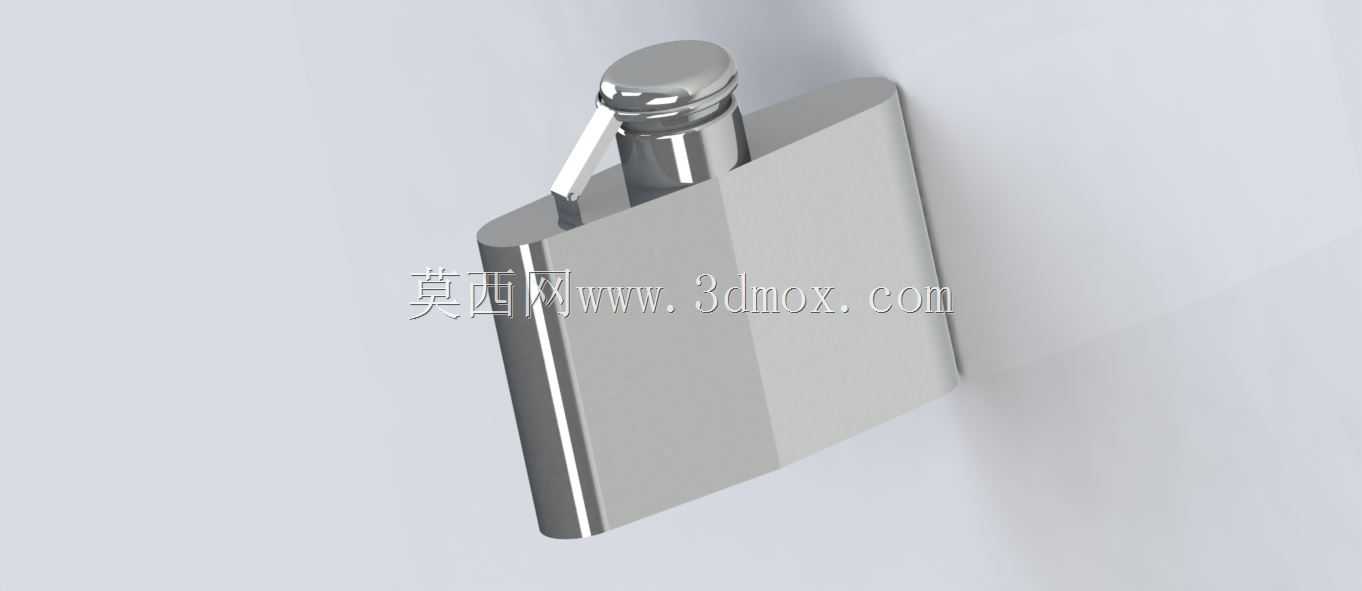

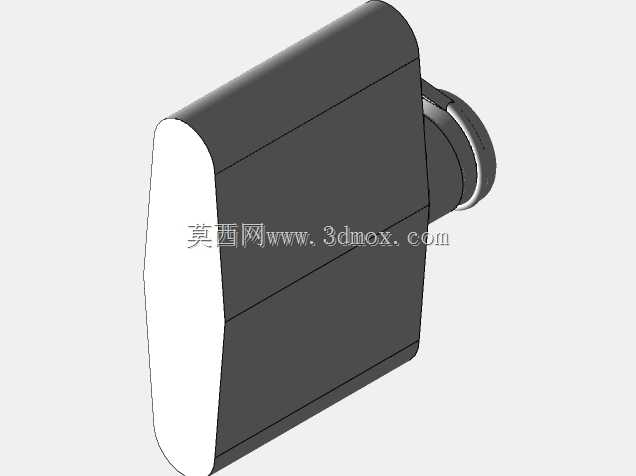

便携式不锈钢扁形随身酒壶结构设计

这款扁形金属盛具的结构设计，核心围绕户外出行、随身便携的使用场景展开，区别于常规圆柱状盛液容器，其扁平化的轮廓造型能够更好贴合人体躯干轮廓，放置于衣物内侧口袋、户外背包侧袋时不会产生明显的凸起异物感，适配徒步、露营、短途出行等多种需要随身携带少量饮品的场景。从功能特性来看，整体采用食品接触级不锈钢材质一体冲压成型，壶身接缝处采用激光焊接工艺处理，焊接后做整面抛光打磨，避免焊缝残留清洁死角，同时保证盛液状态下的密封可靠性，不会因日常携带过程中的晃动、挤压出现渗漏问题。壶盖与壶颈的连接采用铰接式结构，铰接片采用厚度0.8mm的不锈钢冲压件，两端分别通过铆接结构固定在壶盖侧方与壶颈位置，既保证壶盖开启后不会与壶身分离遗失，又能在壶盖旋紧时提供足够的压紧力，配合壶口处的硅胶密封垫圈，实现倒置、挤压状态下的零渗漏。设计过程中优先考虑了握持与携带的边界尺寸，整体壶身厚度控制在22mm以内，宽度方向做了双侧圆弧过渡处理，边缘倒R3圆角，避免锐角硌伤衣物或皮肤，壶身正面与背面为平整平面，既可以降低冲压成型过程中的板材拉伸应力，减少成型后回弹变形量，也方便后续做表面蚀刻、激光打标等个性化处理。壶颈部分采用缩口拉伸工艺成型，外螺纹采用滚压加工方式制作，相比切削加工的螺纹，滚压螺纹的金属纤维连续性更好，强度更高，长期反复旋合壶盖也不会出现螺纹滑牙问题，同时螺纹牙型做了圆角处理，避免旋合过程中割伤使用者手指。从安装与装配边界来看，所有零部件均采用冲压、铆接、旋合的装配方式，没有额外的粘接、焊接小零件，整体装配工序仅需5步即可完成，适合批量流水线生产，装配完成后整体重量控制在100g以内，空壶状态下不会给使用者带来额外的负重负担。壶盖内部的密封槽尺寸经过反复校核，密封垫圈压缩量控制在25%左右，既保证足够的密封比压，又不会因为压缩量过大导致壶盖旋合阻力过大，单手即可完成开启与旋紧操作，适配户外低温环境下戴手套操作的使用需求。壶身的表面处理采用镜面抛光工艺，抛光后表面粗糙度达到Ra0.8以下，日常使用过程中不易残留污渍，用普通布料擦拭即可恢复光亮质感，同时不锈钢材质本身具备良好的耐锈蚀性能，接触酒类、碳酸类饮品时不会析出有害物质，满足食品接触材料的安全要求。在结构强度校核阶段，针对壶身做了1.5m高度自由跌落的仿真模拟，壶身边角位置做了局部加厚处理，跌落时冲击力能够通过圆弧面均匀分散，不会出现壶身凹陷、焊缝开裂的问题，日常使用过程中意外磕碰、摔落也不会影响正常的密封与使用性能。铰接结构的铆接位置做了间隙配合设计，壶盖开启角度可以达到120度，倾倒饮品时壶盖不会遮挡液流，同时铰接位置的阻尼经过调整，开启后壶盖不会随意晃动，倾倒过程中不会因为壶盖回落触碰使用者手部。整体结构没有复杂的异形曲面，所有成型特征均适配常规冲压模具的加工工艺，不需要特殊的五轴加工设备即可完成模具开发，生产制造成本可控，同时零部件通用化程度高，壶盖、密封垫圈、铰接片均可与同规格的同类产品互换，后期维护更换配件十分方便。
