弧形金属框架户外雨棚结构设计

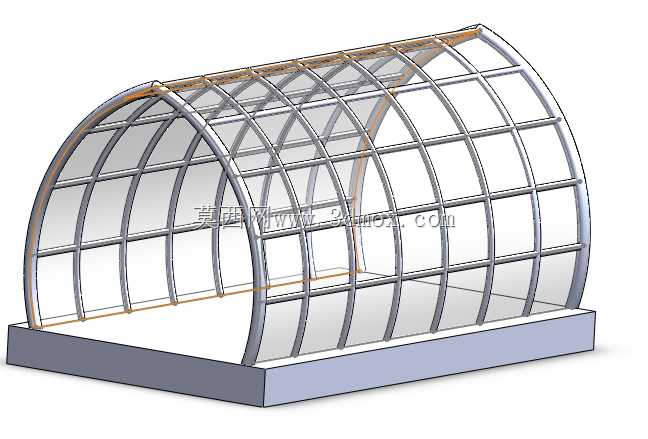

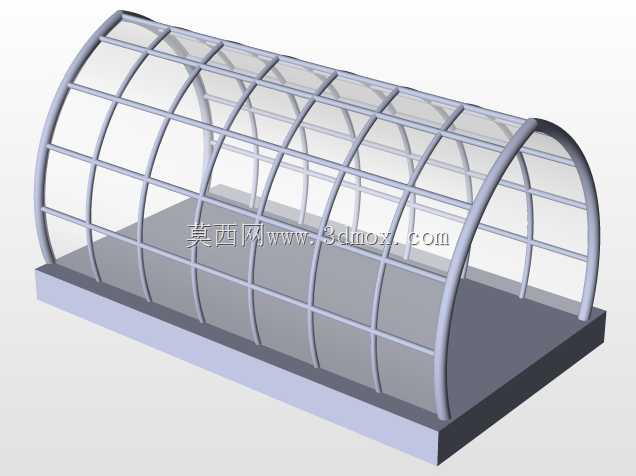

这款弧形金属框架雨棚的三维结构，核心采用半圆拱形受力构型，底部配置一体式矩形承重基座，整体框架由纵向弧形主肋与横向环形连接杆件正交拼接而成，形成连续的网格状承力体系。从实际工程应用场景来看，这类结构常被用于厂区出入口、户外设备停放区、露天作业工位、园区人行通道上方，既可以遮挡直射阳光降低区域内温度，也能在降雨天气引导雨水沿拱面弧度向两侧排出，避免棚下区域出现积水渗漏问题。

设计过程中优先考量了户外长期承载的受力逻辑，拱形主肋沿跨度方向均匀排布，每根弧形杆件的曲率经过匹配，保证棚面覆盖范围内无结构遮挡死角；横向连接杆件在拱肋的不同高度位置设置，既约束每根拱肋的侧向位移，避免单根杆件受侧向风压出现失稳变形，也让整个框架形成空间桁架受力整体，风荷载、积雪荷载可以通过网格节点快速分散传递到底部基座，不会出现局部应力集中的问题。基座采用带一定厚度的矩形实心结构，一方面可以通过地脚螺栓与地面硬化层完成锚固，抵消棚体受到的水平风推力，另一方面平整的安装面也为现场拼装提供了统一的定位基准，降低现场安装时的对位难度。

框架杆件的排布间距兼顾了围护材料的安装需求，网格尺寸适配常见的阳光板、彩钢板或者张拉膜的固定边界，围护板材可以直接通过压条固定在杆件表面，不需要额外增设次龙骨。从安装边界来看，底部基座的外轮廓尺寸决定了整个棚体的占地范围，拱顶的最大高度满足常规人员通行、小型设备进出的净空要求，棚体两端为开放式通透结构，不需要额外设置端面封闭构件，保证棚下区域的空气自然流通，避免夏季棚下出现闷热积热的情况。

结构建模过程中，所有杆件的交接位置都做了贴合处理，弧形主肋与横向连杆的节点完全对齐，既方便后续出工程图时统计杆件下料长度，也能直接对接焊接工装的定位需求，工厂预制阶段可以按照模型坐标完成杆件的裁切与钻孔，现场只需要按照节点位置完成拼接固定，不需要现场二次裁切调整。整体结构没有多余的装饰构件，所有金属杆件同时承担受力与围护固定的功能，耗材控制合理，同时拱形构型自身的力学特性可以让杆件以更小的截面尺寸实现更大的覆盖跨度，适合中小面积的户外防护区域快速搭建使用。
