铃木SV650摩托车后摇臂结构设计

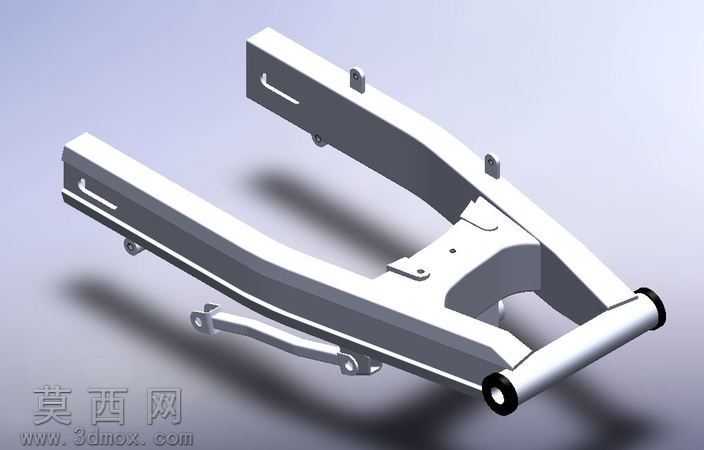

本作品为铃木SV650摩托车后摇臂（摆动手臂）的三维参数化设计模型，建模过程以实车部件测绘尺寸为基准，采用自顶向下的设计思路完成整体结构搭建，首先确定摇臂与车架铰接的主轴安装位、后轮轴安装槽、减震器连接支座、链盒安装凸台、刹车卡钳固定位等核心安装基准的空间坐标，再通过拉伸、放样、布尔运算等特征操作逐步构建主体双梁结构。模型主体采用双侧变截面箱型梁设计，从前端铰接轴位置向后轮轴方向逐步收窄过渡，在保证结构抗扭刚度的同时合理控制部件自重，梁体表面预留的减重凹槽既优化了视觉层次感，也进一步降低了非受力区域的材料冗余。前端铰接套筒位置做了加厚加强处理，匹配内置轴承的安装尺寸公差，保证与车架枢轴的转动配合精度；两侧梁体上分布的多个凸台、安装孔位严格对应实车的链托、挡泥板、刹车管路固定卡的安装需求，侧置的刹车扭矩拉杆安装座通过加强筋与主梁体连接，可有效传递制动过程中的反向扭矩。建模阶段对所有安装孔位做了沉头、倒角工艺处理，所有棱边做了R角过渡，还原真实冲压焊接部件的工艺特征。材质渲染阶段，主体结构赋予哑光银灰色金属烤漆材质，模拟铝合金焊接后做表面喷涂的质感，前端铰接衬套、后轮轴衬套位置赋予黑色耐磨橡胶+抛光金属的组合材质，铰接销轴位置做高光金属镀铬效果，场景采用柔和的漫反射打光，搭配浅灰色渐变背景突出部件的结构轮廓，通过软阴影效果强化部件的体积感，清晰展现各结构的衔接关系与空间位置。整个模型严格遵循摩托车后摇臂的受力逻辑设计，各安装位的相对位置精度控制在合理公差范围内，可用于摩托车结构教学、改装方案验证、维修配件建模参考等场景，完整还原了该款车型后摇臂的结构特征与细节设计。
