摩托车改装用KOSO液晶码表总成结构

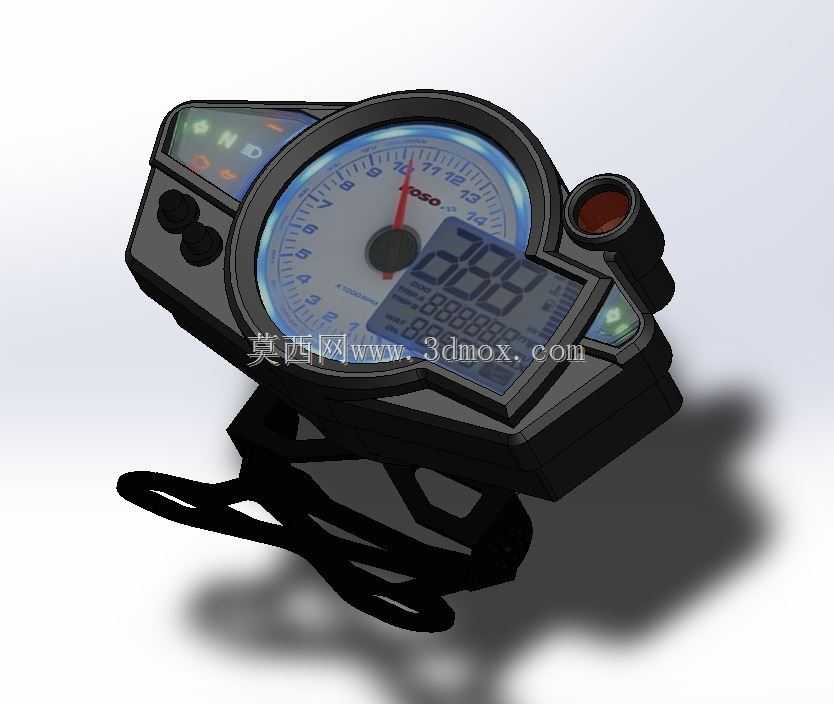

　　该模型呈现的是一款面向摩托车、电动两轮车改装市场的组合式仪表，主体由指针式转速表、液晶数显区、状态指示灯、功能按键、侧置警示灯及安装支架构成。指针表盘覆盖高转速区间，刻度与红色指针用于快速读取发动机转速；液晶区域可集中显示车速、里程、油量、温度或挡位等数字信息，减少骑手在行驶过程中分散注意力的时间。上部与侧边的指示灯用于转向、远光、空挡、故障等状态提示，侧置圆形灯杯可作为报警或背光扩展位。外壳采用不规则多边形包覆结构，边缘做了斜切与加厚处理，既形成运动化视觉，也为内部PCB、液晶屏、步进电机和接插件预留安装空间。正面透明视窗对应指针与液晶两个显示区域，周边设置遮光唇边，以降低强光下的眩光影响。壳体侧面的两个圆形按键承担模式切换、

　　参数调整和复位功能，按键位置偏向拇指可及范围，便于在停驶状态下操作。后部预留线束出口和接插件容纳腔，支架部分采用环抱式底座与支臂组合，支臂上开设镂空槽，在保证夹持刚性的同时减轻重量，并为走线提供空间。安装边界方面，仪表主体宽度集中在表盘与液晶模块横向展开范围，高度受圆形表圈和底座叠加影响，深度则需容纳表盘背后的驱动机构与电路板。支架夹持位置应避开车辆转向极限和线束弯折半径，装配时需确认表体与车把、上联板、油箱或风挡之间留有足够间隙，防止满舵时发生干涉。从结构设计角度看，这类仪表不仅要满足显示功能，还要承受两轮车使用中的振动、温变、雨水和紫外线照射。壳体分缝、按键密封、视窗粘接和线束出口都是建模时需要重点表达的位置；

　　内部筋位用于固定电路板并隔离指针电机与液晶模块，避免振动传递导致显示抖动。表盘刻度、指针配重、背光透光区和液晶屏开窗共同决定可读性，数字区的倾斜角度应使骑手在正常骑行姿势下无需大幅低头即可读取。支架与表体之间通常设置可调角度结构，模型中支臂与底座的连接关系可用于校核不同车把直径、不同骑行姿态下的视角。该类部件常用于街车、踏板、越野摩托车和电动摩托车的售后改装，也可作为小型四轮全地形车、卡丁车的驾驶区显示终端。设计时需要把外观曲面与内部电子元件堆叠同步考虑：圆形表圈决定表盘直径和指针扫掠范围，液晶窗口决定PCB上显示模块的位置，指示灯孔位对应LED导光柱，按键孔则要保证按压行程与防水帽的压缩量。后部壳体不能只做封闭实体，应为连接器、

　　线束弯曲和维修拆装留出操作空间；底座与支架的接触面需要考虑防滑、减振和锁紧方式。若用于实车配套，还需结合整车电气架构确认信号类型、供电电压、传感器匹配和报警逻辑；若用于改装场景，则要兼顾通用安装能力，使支架能够适配常见管径，并通过多角度调节适应不同骑手视野。整体建模把显示界面、按键操作、灯光提示、壳体防护、支架夹持和线束走向整合在同一总成中，能够为外观评审、安装校核、线束布置和后续结构细化提供直观依据。
