摩托车改装双环支架式灯座结构设计

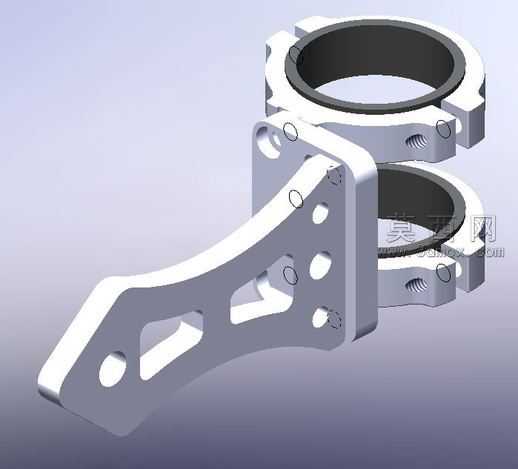

该作品为摩托车改装用途的双环灯座三维模型，整体采用一体化悬臂支架搭配双环形夹持结构的设计方案，建模过程中以参数化特征建模为核心逻辑，先绘制支架主体的二维轮廓草图，通过拉伸、拔模、倒圆角等基础特征构建主体毛坯，再针对支架受力区域进行轻量化镂空设计，在保证结构强度的前提下开设多个异形减重孔与圆形安装孔，既降低了零件自重，也兼顾了改装配件的视觉美观度。双环形夹持部分采用对开式卡环结构，环体内侧预留了缓冲衬垫的安装位，卡环对接处设计有螺栓锁紧孔位，可适配不同外径的车灯筒体，安装时通过拧紧螺栓即可实现卡环的抱紧固定，避免车灯在车辆行驶过程中出现晃动移位。支架与卡环的连接部位做了加厚过渡处理，分散行车震动带来的应力集中，支架末端的安装面设计有多个定位孔，可适配不同车型的前叉或护杠安装点位，满足多车型改装的通用性需求。材质设定上主体结构采用6061铝合金材质，渲染时赋予金属银灰色磨砂质感，卡环内侧的缓冲衬垫采用黑色橡胶材质，通过不同材质的质感对比清晰区分功能区域，渲染过程中调整了环境光与反射参数，还原金属零件的真实光影效果，倒角边缘的高光处理凸显零件的加工质感。整个设计兼顾了结构实用性与改装外观需求，镂空造型既符合改装配件的运动风格，也通过合理的结构排布保证了零件的刚性，所有安装孔位的尺寸均参考通用改装标准设定，可直接用于后续的数控加工生产，双环的布局可同时固定主灯与辅助射灯，满足摩托车夜间骑行的多灯光改装需求，悬臂的角度经过反复调整，保证灯光照射角度符合骑行视野要求，避免出现灯光过高或过低的问题，所有棱边均做了圆角处理，既避免安装时划伤手部，也减少了应力集中带来的断裂风险。
