铃木SV650摩托车后车架结构设计

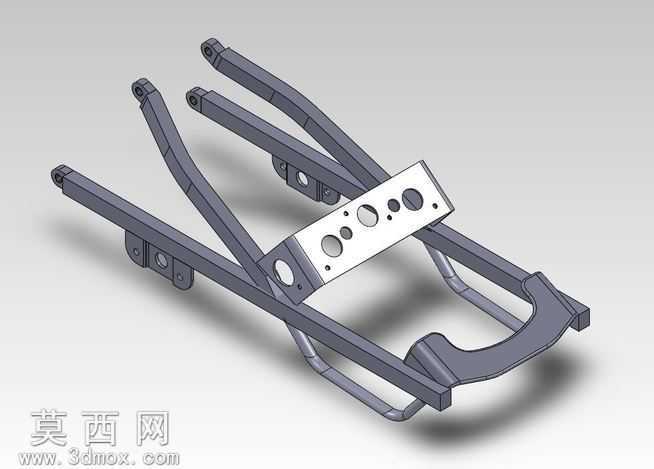

本作品为铃木SV650摩托车后车架的三维参数化建模成果，建模过程依托三维设计软件完成，全程遵循原车结构的尺寸比例与装配逻辑，完整还原了后车架作为摩托车尾部承载核心的全部结构特征。建模初期先梳理后车架的受力逻辑与装配关系，明确其作为连接主车架、承接尾部座椅、后挡泥、副油箱等附属部件的承载定位，先绘制二维轮廓草图确定各主梁的延伸角度与相对位置，再通过拉伸、扫掠等基础特征生成各管材构件的基础实体。模型主体采用多根异型管材作为主承载梁，各梁体的弯折角度、交汇位置完全参照实车布局设计，梁体之间的连接部位做了贴合焊接工艺的过渡处理，还原了实车焊接拼接的结构形态；中部设置的带多组减重孔的安装连接板，建模时精准还原了不同孔径的定位孔、安装孔的位置与尺寸，孔位边缘做了适配冲压工艺的圆角处理，既保证安装定位的精度，也通过合理的孔位排布实现轻量化设计，同时避免应力集中问题。车架尾部的弧形承接结构，建模时通过曲面扫掠生成顺滑的轮廓，匹配尾部覆盖件的安装贴合度；两侧延伸的安装支耳，逐一还原了支耳上的螺栓过孔位置与支耳的厚度参数，保证后续附属部件装配时的对位精度。材质渲染阶段，主车架管材赋予哑光深灰金属材质，模拟钢制管材的表面喷砂处理质感，中部安装连接板赋予亮面银白金属材质，区分不同构件的材质与表面处理工艺，渲染时添加柔和的环境光影，清晰呈现各构件的棱线转折、连接关系与结构层次，让模型的结构辨识度大幅提升。整个建模过程严格遵循摩托车车架的设计规范，兼顾结构强度与轻量化需求，各构件之间的装配间隙、连接位置都经过反复校验，确保模型可用于结构展示、装配模拟、改装设计参考等场景，完整呈现了摩托车后车架的结构设计逻辑与工艺细节。
