窄轨2-4-2蒸汽机车三维结构设计

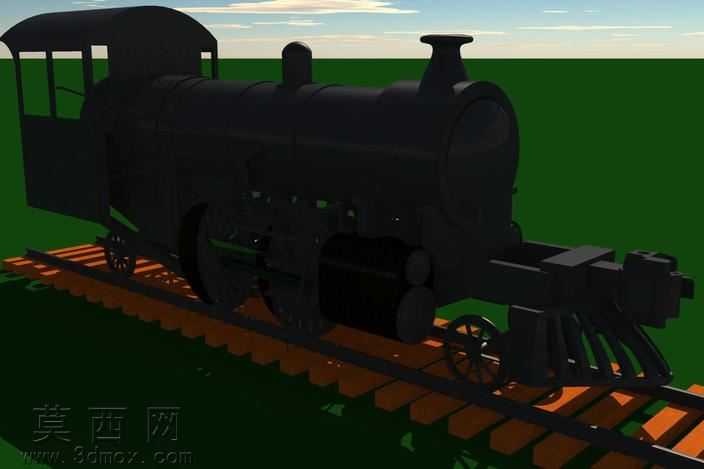

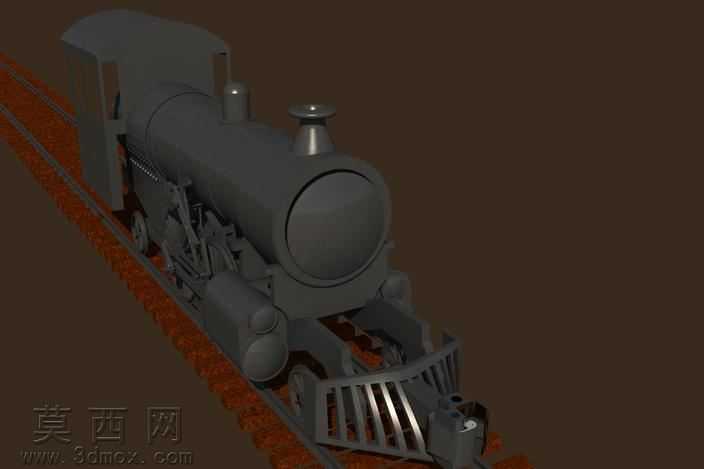

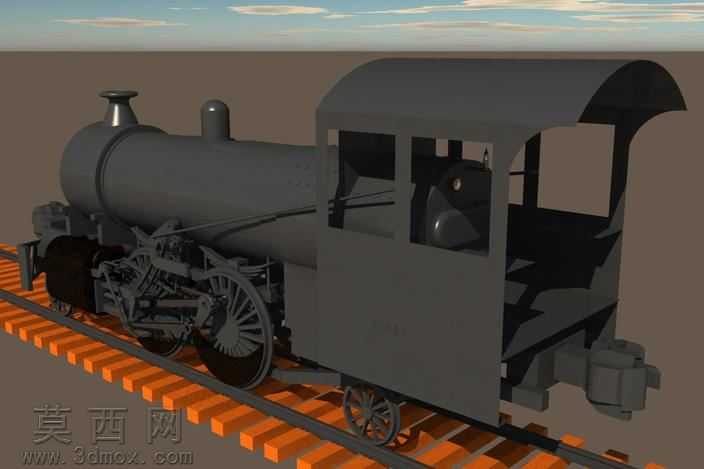

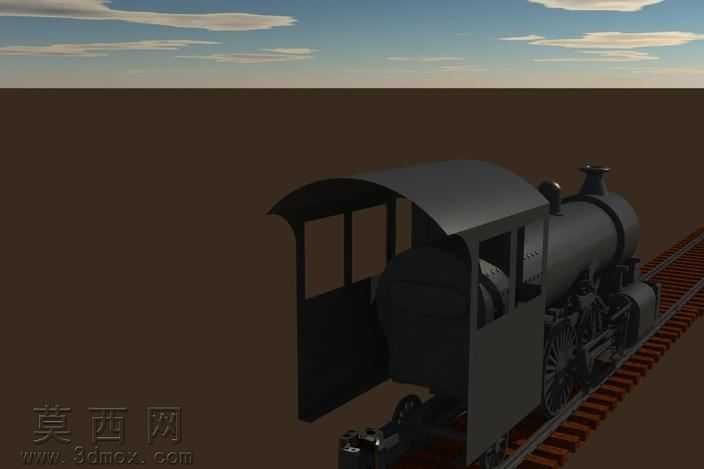

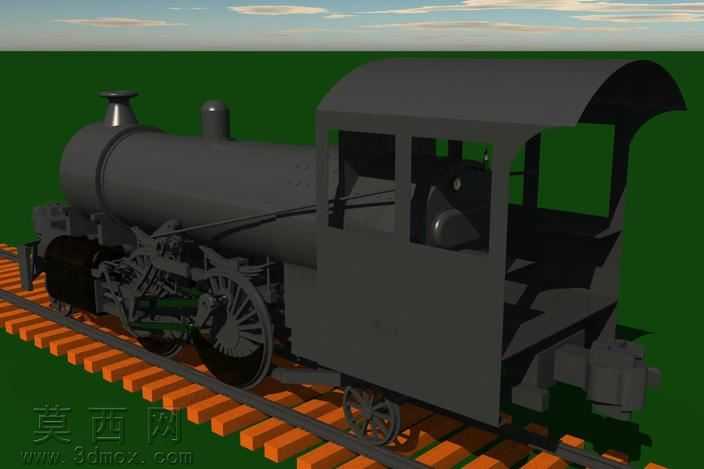

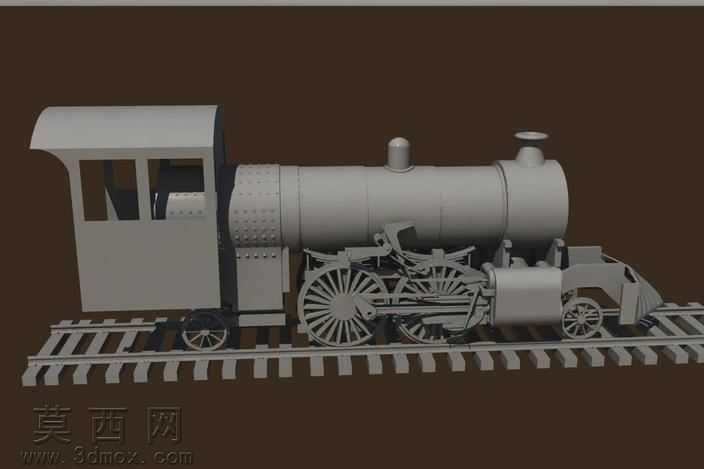

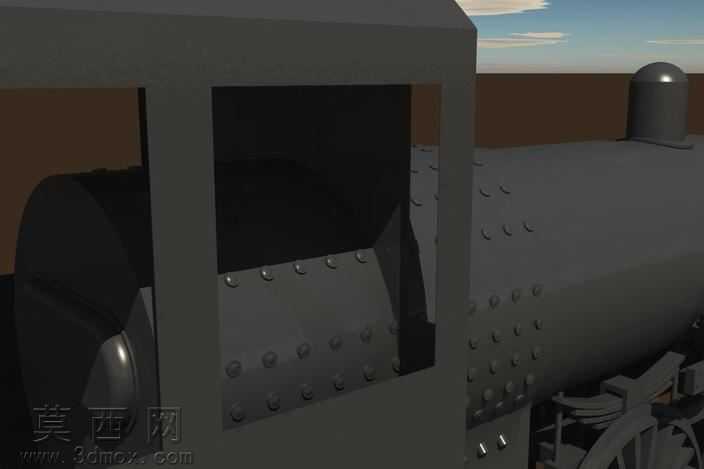

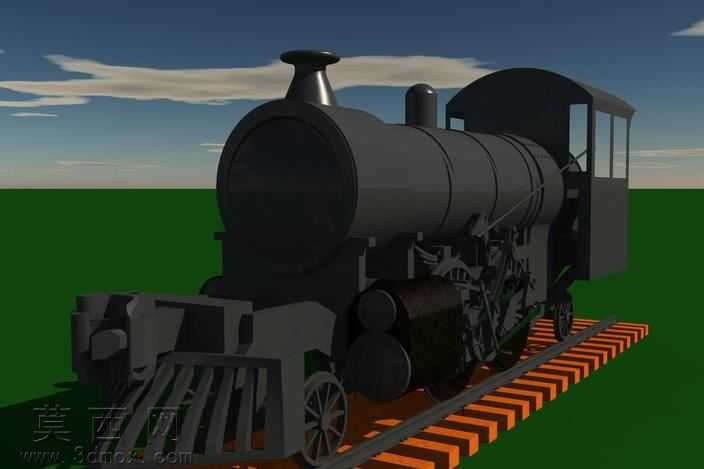

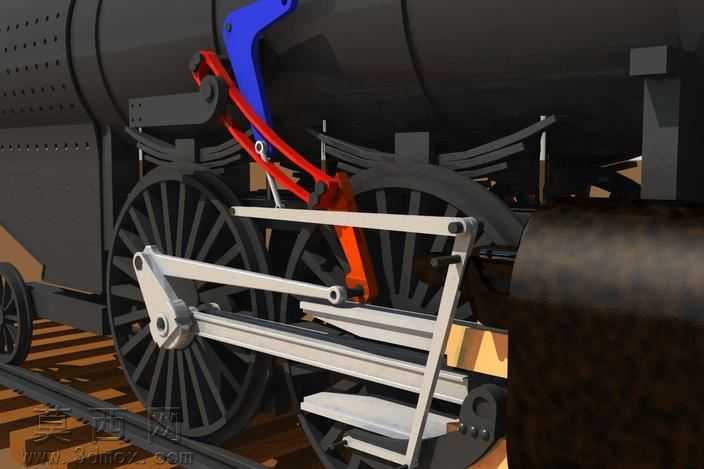

本作品为窄轨2-4-2轮式配置蒸汽机车的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原真实窄轨蒸汽机车的结构比例，兼顾结构准确性与视觉还原度。建模初期先梳理2-4-2轮对布局的逻辑：即2个导轮、4个动轮、2个从轮的排布规则，先绘制轨道基准面与走行部的中心线，确定各轮对的轴距、轮径参数，其中主动轮采用大直径辐条式结构，建模时通过圆周阵列命令生成辐条特征，还原老式蒸汽机车动轮的经典结构，导轮与从轮采用小直径轮组，搭配轴箱与弹簧悬挂结构，通过装配约束将走行部与底架精准对位，保证轮对与轨道的贴合关系符合真实窄轨铁路的轨距要求。上部锅炉部分是建模的核心区域，首先绘制锅炉的三段式筒体轮廓：前部烟箱、中部锅胴、后部火箱，其中锅胴部分通过环形阵列排布铆钉特征，还原老式铆接锅炉的工艺细节，烟箱上方设置烟囱与汽笛结构，锅炉顶部布置汽包、砂箱等附属部件，所有部件均通过拉伸、旋转、扫掠等基础特征命令生成，未使用过度简化的替代几何体，保证各部件的连接关系与真实机车一致。司机室部分采用薄板焊接结构的建模思路，通过抽壳命令生成驾驶室壳体，预留出瞭望窗、侧门的开口位置，驾驶室内部简化制作了操纵台、阀件手轮等核心操纵部件，既保证外观完整性，又控制整体模型的面数在合理区间。机车前部加装排障器与连接器结构，后部预留煤水车连接位，走行部的连杆、摇杆、阀动装置均按照真实蒸汽机车的配气机构做运动仿真预留结构，各铰接位置保留合理的装配间隙。材质与渲染阶段，整体主体采用哑光深灰色金属材质模拟铸铁锅炉与钢结构的质感，轮对辐条添加轻微的旧化磨损效果，轨道部分采用做旧的钢轨材质搭配枕木的木质感材质，渲染时采用侧上方暖光打光，突出机车的结构轮廓与铆钉、连杆等细节特征，背景采用深棕色纯色背景，避免多余元素干扰模型主体展示。设计过程中参考了馆藏窄轨蒸汽机车的实测参数，针对窄轨机车的窄轮距、小转弯半径适配的结构特点做了针对性调整，没有照搬标准轨距机车的结构尺寸，保证模型符合窄轨铁路的应用场景特征，整体模型可用于铁路科普展示、复古机车文创设计、蒸汽机车结构教学等场景，各部件均为可编辑参数化特征，支持后续修改尺寸、拆分零件用于工程出图或3D打印制作。
