手动液压堆高叉车三维设计模型

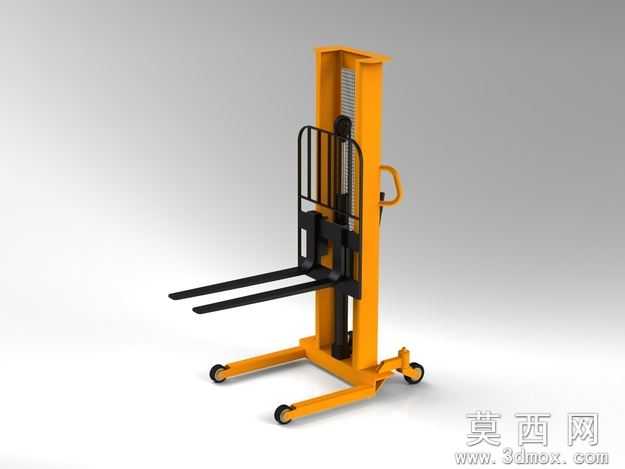

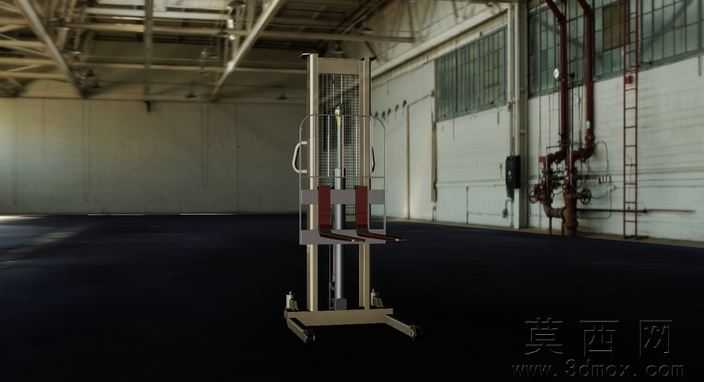

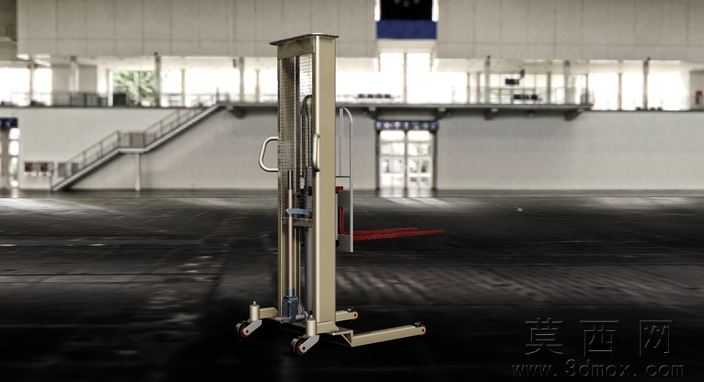

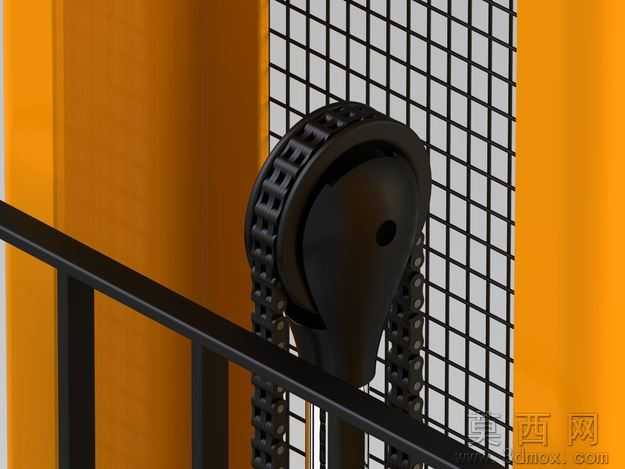

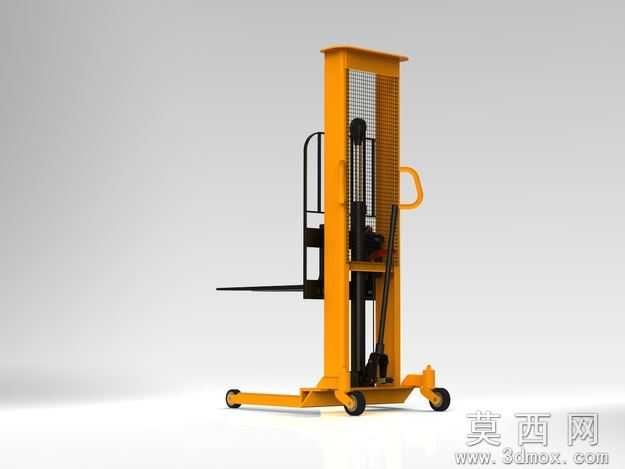

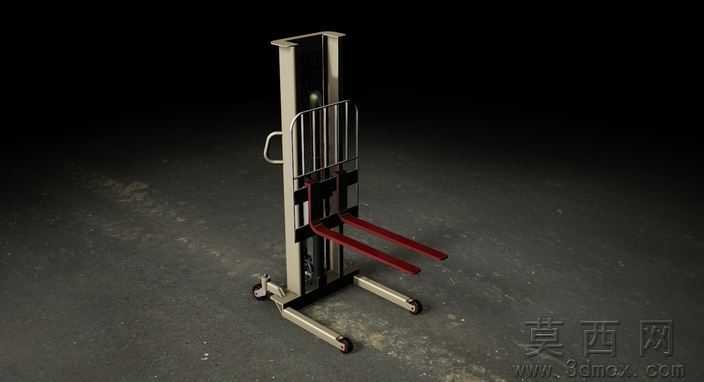

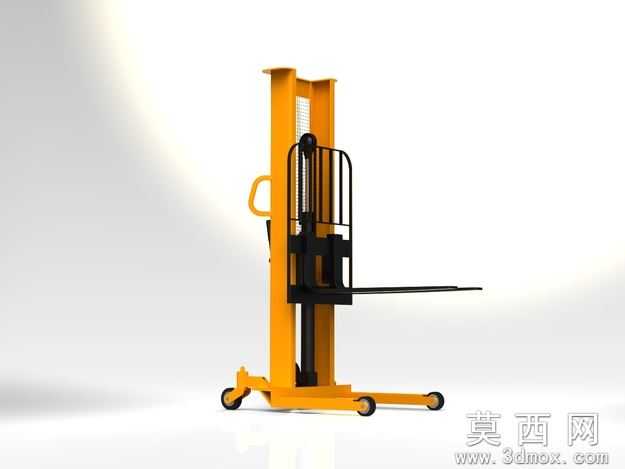

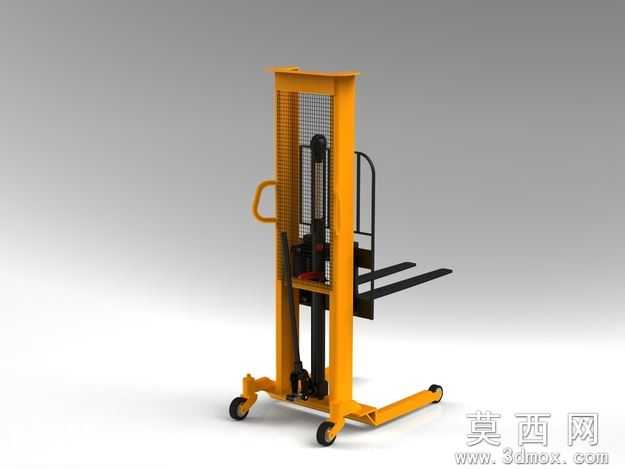

本模型为手动液压堆高叉车的完整三维设计成果，建模阶段遵循工业机械设计的标准流程，首先通过测绘手动叉车的实际整机尺寸，确定门架高度、货叉长度、轮距轴距等核心基准参数，在三维软件中先搭建整机的骨架草绘，明确各部件的装配约束关系，再依次完成门架总成、液压升降油缸、手动操作手柄、防护栏架、货叉组件、底部行走轮组、车体主框架等各个零件的独立建模，建模过程中严格还原零件的倒角、安装孔位、加强筋等细节特征，保证每个零件的尺寸公差符合手动叉车的行业制造标准，最终完成整机的虚拟装配，验证各部件之间不存在运动干涉。参数设计层面，模型还原了手动叉车1吨额定载重、1.6米最大提升高度的核心参数，货叉的外宽、长度匹配标准欧标托盘的尺寸要求，液压油缸的缸径、活塞杆行程经过参数化设置，可通过修改参数快速适配不同载重、不同提升高度的衍生型号设计，行走轮的直径、轮架的回转角度也按照实际手动堆高车的操作需求设置，满足狭小仓储空间内的转向、移动需求。渲染材质方面，模型对不同部件赋予了贴合实际的材质属性，车体主框架、门架、货叉等承重金属部件赋予了橙色烤漆金属材质，还原工业叉车的标准涂装质感，液压油缸活塞杆赋予抛光金属材质，操作手柄、防护网、行走轮分别赋予防滑橡胶、黑色喷塑金属、聚氨酯耐磨材质，渲染过程中添加了柔和的环境光与阴影效果，清晰展现整机的结构层次与外观细节。结构原理上，模型完整还原了手动液压叉车的工作逻辑，通过手动按压操作手柄驱动液压泵输出压力油，推动油缸活塞杆带动内门架沿外门架导轨上升，带动货叉完成托盘货物的举升作业，泄压阀可控制货叉平稳下降，底部的前轮为承载承重轮，后轮为带转向功能的万向轮，配合手柄可灵活控制整车行进方向，门架后侧的防护栏可避免货物后滑伤及操作人员，整机结构完全符合手动堆高车的安全设计规范。软件兼容层面，模型提供Alibre Design2012原生格式，同时导出STEP、IGES等通用三维中间格式，可兼容SolidWorks、UG、Pro/E、CATIA等绝大多数主流三维CAD软件，用户导入后可直接进行编辑修改、工程图导出、运动仿真等操作，不会出现特征丢失、装配错位的问题。研发教学应用层面，该模型可作为仓储物流设备研发的参考原型，帮助设计人员快速完成手动叉车的改型设计，缩短产品研发周期，也可作为机械专业液压传动、仓储机械设计课程的教学案例，帮助学生直观理解手动液压叉车的结构组成与工作原理，还可用于企业仓储部门的操作人员培训，通过三维模型直观展示设备结构，帮助操作人员快速掌握设备的操作要点与日常维护知识。
