堆叠式刀具插入收纳盒结构设计

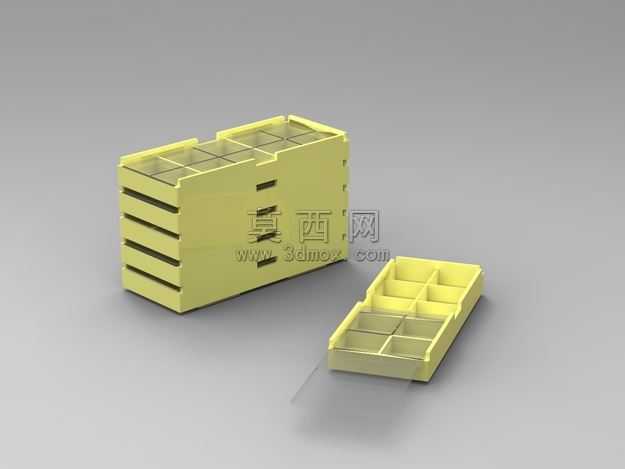

本作品为适配加工场景刀具收纳需求设计的堆叠式插入持有收纳结构，建模阶段围绕刀具有序存放、随取随用的核心需求展开，首先完成整体堆叠框架的基础轮廓搭建，确定单层层盒的长宽高参数，确保每层可平稳承托上方堆叠的盒体，不会出现偏移滑落的问题。结构设计上采用抽拉式开合方案，每层盒体设置顺滑的抽拉导向结构，无需完全取下上层盒体即可抽出下层盒体取放刀具，大幅提升加工过程中刀具取用的效率，盒体侧面开设均匀排布的通槽，既可以减轻整体结构重量，也能直观观察内部刀具的存放状态，同时提升盒体的通风效果，避免加工后带切削液的刀具长期密闭存放出现锈蚀问题。材质渲染阶段选用耐磨工程塑料的材质表现，还原工业级收纳工装的哑光质感，对盒体边缘的圆角过渡、抽拉部位的配合间隙做了精细化处理，确保结构装配逻辑符合实际生产使用要求，所有拼接部位的公差控制在合理范围，既保证堆叠时的定位精度，也不会出现抽拉卡顿的问题。设计思路上充分结合PowerMILL刀具路径计算等待时段的操作场景，将刀具收纳结构做模块化分层设计，不同类型的切削刀具可分类放置在不同层盒内，操作人员在等待刀具路径计算的间隙即可快速整理、取用对应刀具，无需在零散的刀具堆中翻找，有效减少加工准备阶段的无效耗时。盒体的堆叠结构可根据实际使用的刀具数量灵活增减层数，适配不同加工场景的刀具存放需求，抽拉盒的内部可根据刀具柄径做适配的卡位设计，避免刀具在盒内晃动碰撞，保护刀具刃口不受磕碰损伤，整体结构无多余复杂构件，加工制造难度低，可直接通过注塑工艺批量生产，也可采用3D打印方式快速制作单件适配特定机床的使用需求，结构实用性强，完全贴合机加工现场的刀具收纳使用习惯。
