气动柱塞执行机构三维结构展示

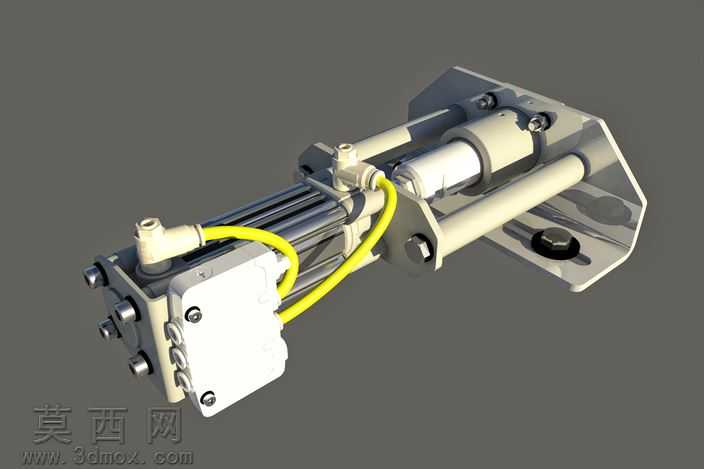

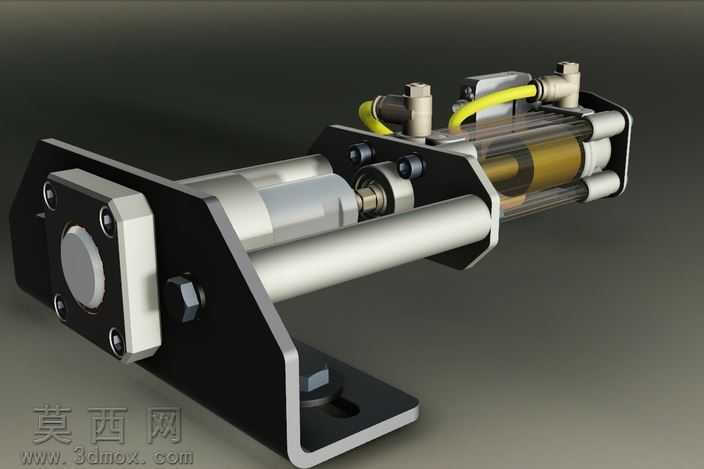

本作品为气动柱塞类执行机构的三维建模成果，建模过程严格遵循机械设计规范，完整还原了该类工业部件的全部结构细节。建模阶段首先依据气动元件的通用设计标准搭建整体装配框架，从前端安装法兰开始，依次完成缸筒、活塞杆、端盖、气动接头、安装支架等所有零部件的独立建模，每个零件的尺寸参数均参考行业通用规格设定，保证各部件间的装配公差符合实际生产要求，装配过程中严格校验同轴度、配合间隙等关键参数，确保整体结构的运动逻辑符合气动执行元件的工作原理。材质表现上针对不同零部件的实际材质属性做了精细化区分，金属结构件采用哑光银灰色金属材质，还原铝合金机加工件的细腻磨砂质感，安装支架与端盖的黑色金属部件做了轻微的氧化质感处理，气动管路采用半透明黄色软管材质，缸筒部分做了半透明处理，可以直观展示内部活塞与活塞杆的结构布局，密封件部位采用深色橡胶材质表现，不同材质的粗糙度、反光度参数经过反复调试，最大程度贴近实物的视觉效果。渲染环节采用物理渲染引擎，搭建了柔和的工业产品展示光照环境，通过主光、辅光、轮廓光的多光源组合，清晰呈现部件的结构轮廓与材质细节，阴影效果做了柔化处理，避免生硬阴影遮挡结构细节，最终渲染图可以清晰展示该柱塞机构的整体外观、安装方式与管路布局。结构设计上，该机构采用标准气缸的经典布局，前端方形法兰用于执行端的安装固定，底部L型支架用于整体机构的设备安装，侧面配置标准气动快插接头用于气源接入，缸筒内部集成活塞、活塞杆与复位结构，可实现直线往复的塞动动作，活塞杆端部设置连接结构用于外接执行负载，整体结构紧凑，安装固定方式灵活，可适配多种自动化设备的直线执行需求。建模过程中对所有运动部件做了运动约束设置，可直观演示柱塞的往复动作过程，清晰展示进气、活塞移动、活塞杆伸出、复位的完整工作流程，便于理解该类气动执行元件的工作原理，所有零部件均做了参数化建模处理，可根据实际使用需求调整活塞直径、活塞杆规格、行程长度等关键参数，适配不同的推力与行程使用场景。
