平行连杆式弧形夹爪捕手机械结构

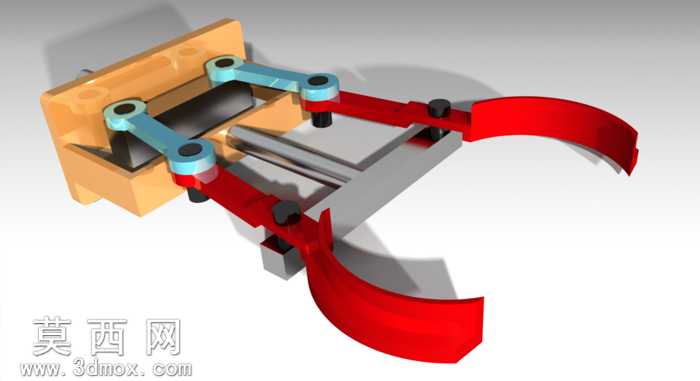

本作品为平行连杆驱动的弧形夹爪捕手机械结构，整体采用三维建模软件完成全参数化设计，建模过程中对各运动部件进行了精准的尺寸约束与装配配合校验，确保各连杆铰接处的转动副无干涉、行程范围内运动顺滑。模型渲染阶段采用写实材质方案：固定基座部分赋予暖橙色工程塑料材质，添加细微磨砂纹理模拟注塑件表面质感，同时调整材质粗糙度参数避免过度反光；传动连杆部分分别赋予亮蓝色阳极氧化铝材质与红色高强度工程塑料材质，金属部件添加轻微边缘倒角的高光反射效果，塑料部件调整漫反射参数还原真实哑光触感；滑动导杆与铰接销轴赋予抛光不锈钢材质，添加环境反射贴图提升金属冷冽质感，弧形夹爪内侧预留柔性防滑垫安装位，建模时做了细微的内凹纹理处理，模拟夹持时的防滑接触面。结构设计上采用对称式双曲柄连杆传动布局，固定基座集成滑动导轨槽，驱动端通过直线推杆带动中间滑块沿导轨做直线往复运动，两侧连杆通过铰接点将直线运动转化为弧形夹爪的开合动作，相比普通齿轮齿条夹爪，该结构开合角度更大，夹持弧形物件时贴合度更高，传动过程中力的传递更均匀，不会出现偏载夹歪的问题。设计思路围绕稳定夹持弧形类物件展开，整体结构无复杂异形零件，所有铰接孔位、安装孔位均做了标准化尺寸设计，可直接适配常规的气动或电动直线驱动元件，各部件拆分合理，既可以用于教学演示连杆机构的运动原理，也可经过参数调整后应用于小型自动化生产线的弧形工件抓取工位，建模过程中对所有运动部件做了运动仿真验证，确认开合全行程无死点、无部件碰撞，夹爪闭合时两侧弧形面完全对中，张开时预留足够的取放空间，整体装配关系清晰，各零件可单独导出用于工程出图或3D打印制作实物样机。
