多层建筑附着式螺旋消防疏散梯结构设计

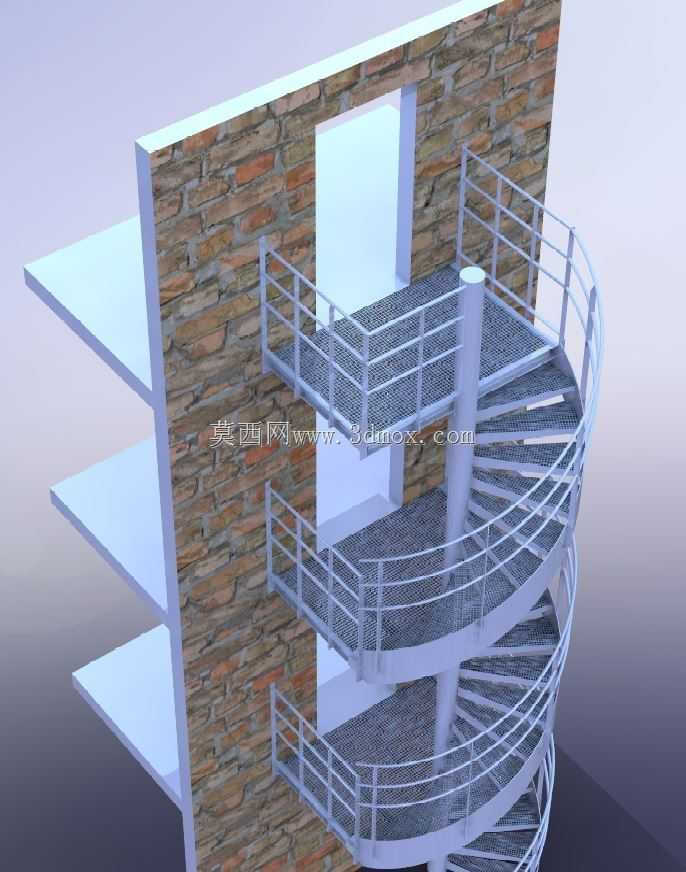

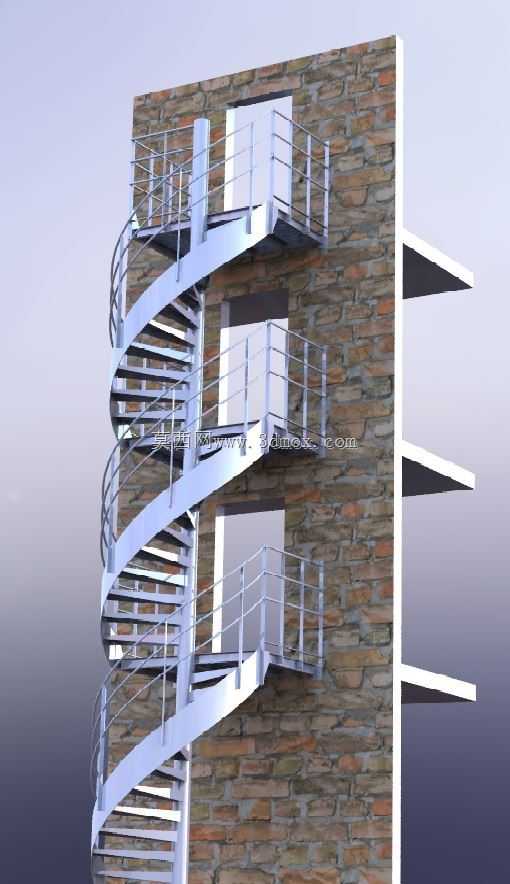

这款附着于建筑外墙的螺旋疏散梯，主要应用于多层民用建筑、工业厂房的竖向消防疏散场景，可作为建筑内部主楼梯的备用疏散通道，在内部通道被火情阻断时，为楼层人员提供竖向逃生路径，也可作为日常检修、运维的辅助竖向通行设施。设计阶段优先考虑了安装边界的适配性，整体采用中心立柱承载的结构形式，所有梯段围绕中心钢柱螺旋排布，无需额外设置大面积落地支撑结构，仅需在每层楼板位置设置连接支座与建筑主体结构锚固，对建筑外墙的占用面积极小，适配多数已建成建筑的后期加装需求，也可在新建建筑设计阶段直接整合进外立面结构。从功能特性来看，踏步采用防滑格栅板设计，表面的镂空结构可快速排走积水、积尘，避免人员通行时滑倒，格栅的孔隙率经过测算，既保证足够的踩踏接触面积，又能控制整体自重，降低对建筑主体结构的载荷要求。护栏采用双层横向栏杆搭配竖向立杆的结构，立杆间距符合安全防护规范要求，扶手沿螺旋走向连续设置，全程无断点，人员在紧急疏散时可全程抓扶，避免慌乱中跌落。每层梯段与建筑门洞的衔接位置设置了水平过渡平台，平台与楼梯踏步采用同材质格栅板，平台边缘与建筑墙体预留少量伸缩间隙，避免建筑沉降或温度形变导致结构卡滞。设计过程中对通行净宽做了严格控制，保证单人携带应急装备通行时无阻碍，同时螺旋梯的爬升角度经过优化，相比直跑楼梯更节省竖向空间，每段踏步的高度差控制在人体工程学舒适区间，紧急疏散时人员步频不会因踏步过高或过低被打乱。中心立柱采用分段拼接结构，可根据建筑实际层高调整总高度，现场安装时无需大型吊装设备，仅需通过法兰盘逐段拼接固定，适配不同层高的安装需求。梯身整体采用金属构件预制加工，所有连接节点均采用螺栓装配形式，现场无需大量焊接作业，安装效率高，后期维护时可单独更换损坏的踏步或护栏构件，无需整体拆解结构。在结构受力层面，所有载荷通过踏步传递至中心立柱，再由中心立柱传递至底部基础与各层锚固支座，受力路径清晰，抗风载、动载荷能力满足户外安装的使用要求，护栏的横向承载力经过校核，可承受人员拥挤时的侧向推力，避免疏散过程中护栏变形失效。
