埃菲尔铁塔桁架结构仿真三维数模

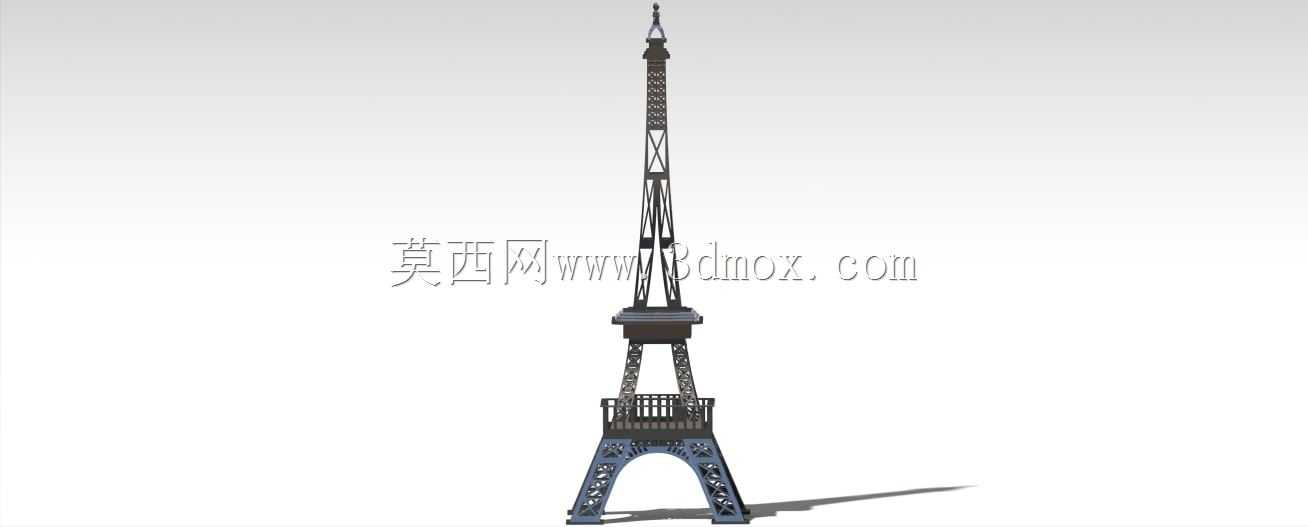

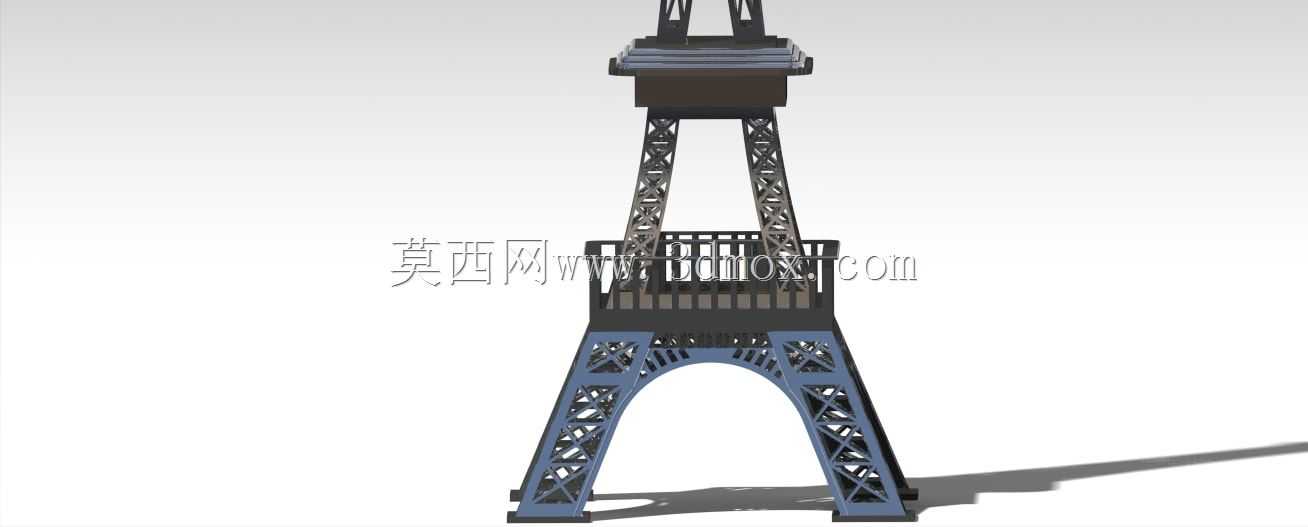

该模型还原了埃菲尔铁塔的经典桁架式钢结构特征，这类空间桁架结构的设计逻辑，在工业领域的高耸构筑物设计中具备极高的参考价值，比如通讯塔、输电铁塔、大型景观塔的结构设计，都能从这类经典桁架布局中汲取受力优化的思路。从结构特性来看，模型完整复现了铁塔下宽上窄的收分轮廓，底部四个弧形支腿向外张开形成稳定的支撑边界，这种布局能够将上部结构的竖向荷载均匀分散到四个支撑基点，大幅降低基础的局部承压要求，同时弧形支腿的曲线过渡，避免了直角连接处的应力集中问题，在风荷载作用下，结构的水平力传递路径更顺畅，能有效减少风振带来的结构疲劳。模型的镂空桁架设计，并非单纯为了还原外观，实际工程中这种格构式结构能够大幅降低风阻系数，相比实心塔体，镂空结构的迎风面风压可降低40%以上，尤其在高空强风环境下，能显著减少结构所受的水平推力，同时格构式的杆件布局，让整体结构在保证刚度的前提下，大幅减少材料用量，实现轻量化与结构强度的平衡。从设计思路上看，模型逐层还原了铁塔的分层平台结构，每一层平台都对应桁架的横向加强环，这些加强环相当于结构的横向约束，能够有效抑制细长杆件的失稳问题，同时分层的桁架腹杆采用交叉布置的形式，形成多个稳定的三角形受力单元，无论竖向荷载还是水平荷载作用下，杆件都以轴力受力为主，充分发挥钢材的抗拉压性能，避免杆件受弯带来的材料浪费。在安装边界的参考上，模型底部支腿的安装面采用了向外倾斜的设计，实际工程中这类高耸结构的基础预埋件需要匹配支腿的倾斜角度，保证荷载沿杆件轴线传递，避免预埋件承受额外的弯矩，同时底部支腿之间的横向连接构件，在模型中也做了完整还原，这些构件能够在安装阶段为支腿提供临时定位约束，防止施工过程中支腿发生侧向偏移。对于结构设计从业者而言，这类经典桁架模型可用于验证空间结构的受力分析逻辑，也可作为景观塔、观光塔的方案设计参考，通过拆解模型的杆件布置逻辑，能更直观理解格构式高耸结构的受力传递路径，掌握收分式轮廓在高耸结构设计中的应用技巧，同时模型的细节还原度足够支撑结构节点的参考，比如杆件之间的连接节点位置、腹杆与主弦杆的夹角设计，都能为实际工程的节点设计提供参照。
