管道装夹固定用虎钳结构设计

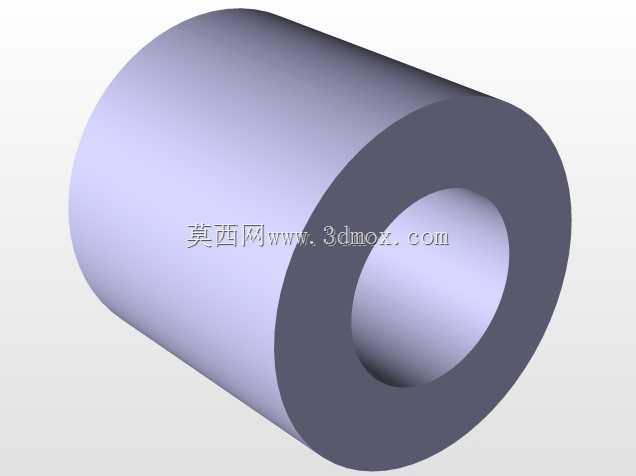

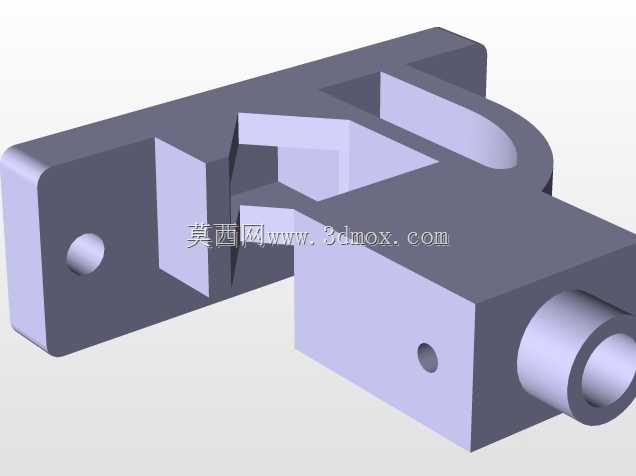

　　在现场管道施工作业、预制车间管道批量加工场景中，这类管道专用虎钳是工位上不可或缺的工装，和普通平口虎钳的夹持逻辑不同，它的夹持型面专门适配圆形管件的轮廓，不会像平钳口那样把薄壁管件夹变形，也不会在装夹过程中让管件发生周向转动，不管是做管端螺纹套丝、管道切口修磨，还是管道组对焊接，都能提供足够的夹持稳定性。从结构设计来看，这款虎钳采用了一体式铸钢基体的设计思路，固定钳身和安装底座做了一体化延伸，底座上预留了两个通孔安装位，可直接通过螺栓固定在钳工台或者移动式工装架上，安装边界的孔位间距适配常规钳工台的T型槽间距，不需要额外做转接板就能完成固定，整体安装后突出工作台面的高度控制在120mm以内，不会因为钳身过高导致套丝或者切割时出现力臂过长的晃动问题。

　　活动钳身的导向结构采用了燕尾槽配合导向，相比圆柱导向的结构，燕尾槽的抗扭转能力更强，在对大口径管道施加切割扭矩的时候，活动钳身不会出现侧偏，钳口的闭合行程覆盖了DN15到DN80的常规水暖、工业管道外径范围，不管是薄壁镀锌管还是厚壁无缝钢管，都能通过钳口内侧的V型定位面实现自动对中，不需要人工反复调整管件的中心位置，能大幅减少装夹找正的时间。钳身尾部的丝杠传动副采用了梯形螺纹设计，具备自锁特性，装夹完成后即使受到加工过程的振动冲击，钳口也不会出现松动退位，不需要操作人员反复拧紧丝杠来补加夹持力。

　　在钳身的侧面还预留了一个小型定位销孔，当需要对管道进行角度切割或者相贯线加工的时候，可以配合角度挡块使用，快速定位管道的周向旋转角度，不需要额外划线找正。和普通台虎钳相比，这款管道虎钳的钳口做了加深处理，V型槽的深度足够容纳一半以上的管道外径，夹持接触面积比普通平钳口大60%以上，夹持同样规格的管道时，单位面积的压强更小，不会在薄壁管道表面留下明显的夹痕，也不会把薄壁管夹扁，尤其适合家装给排水管道、消防管道的现场加工作业。

　　在焊接作业场景中，钳身的基体材质做了耐高温处理，焊接飞溅落到钳身表面不会形成难以清理的焊渣粘连，日常维护只需要定期给燕尾导向面和丝杠传动副加注润滑脂即可，没有复杂的易损结构，钳口磨损后可以通过松开固定螺钉快速更换，不需要整体更换钳身。从实际使用的工况来看，这款虎钳的固定端还做了一个弧形的避让缺口，当进行管道对接组焊的时候，长管道可以从这个缺口位置穿过，不需要把管道截断就能完成装夹，适配现场长管线的连续加工作业，避免了普通虎钳只能装夹短管段的局限性。整体结构没有多余的复杂零件，所有受力部位都做了圆角过渡处理，避免应力集中导致的钳身断裂，在满行程夹持最大口径管道的时候，钳身的形变量控制在0.1mm以内，能保证套丝、切割过程中的加工精度，不会因为钳身变形导致螺纹偏斜、切口不垂直的问题。
