多歧管一体式排气歧管结构设计

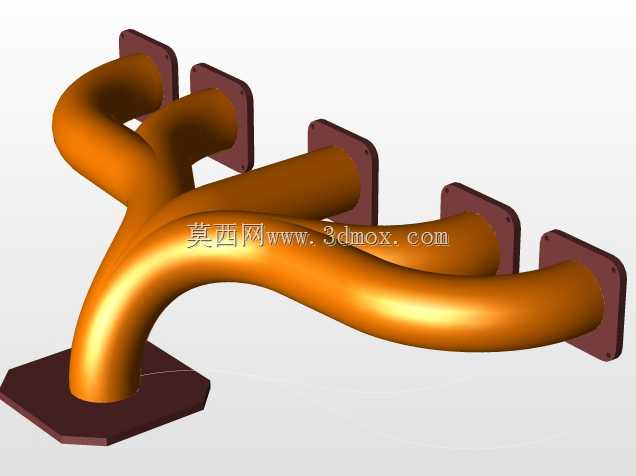

这款排气歧管结构主要适配小排量直列四缸内燃机，核心作用是将四个气缸排出的高温废气有序汇集，引导至排气后处理系统，避免各缸排气气流相互干涉，直接影响发动机的排气效率、动力输出表现与尾气排放指标。从安装边界来看，五个法兰安装面的平面度公差需控制在0.1mm以内，其中四个进气侧法兰分别对应发动机缸盖的排气道口，螺栓孔位与缸盖排气侧安装孔完全匹配，安装时需在法兰结合面铺设耐高温密封垫片，防止高温高压废气泄漏；底部的总出口法兰对接三元催化器或涡轮增压器进气端，法兰的密封槽结构可适配金属缠绕垫片，满足高温工况下的密封要求。设计过程中首先完成各缸排气道的中心路径规划，为了降低排气阻力，每一段支管的弯曲半径都经过气流模拟优化，避免出现直角弯折导致的气流紊流，同时各支管的长度差值控制在5%以内，保证各缸排气背压一致，避免出现单缸排气不畅导致的动力不均问题。管路外壁采用平滑曲面过渡，没有突兀的截面突变，既可以减少气流在管内的沿程阻力，也能降低高温废气冲击管壁产生的振动与噪声。支管与总管的交汇区域做了圆滑的导流过渡，避免不同气缸排出的气流在交汇区形成对冲，减少排气脉冲带来的能量损耗。整体结构采用一体式铸造成型的设计思路，管壁厚度均匀控制在4mm左右，既可以承受排气过程中的高温高压冲击，也能控制整体重量，避免给发动机排气侧造成过大的安装负载。安装时需注意各法兰的螺栓拧紧力矩符合对应发动机的装配规范，按照对角顺序分次拧紧，防止法兰面受力不均出现翘曲漏气。这类结构除了应用在传统燃油乘用车的发动机上，也可适配小型通用汽油机、非道路移动机械的动力单元，在设计阶段就需要兼顾气流性能、安装空间与结构强度，避免后续装机后出现排气干涉、密封失效或者共振开裂的问题。
