锥底立式聚乙烯储液罐结构设计

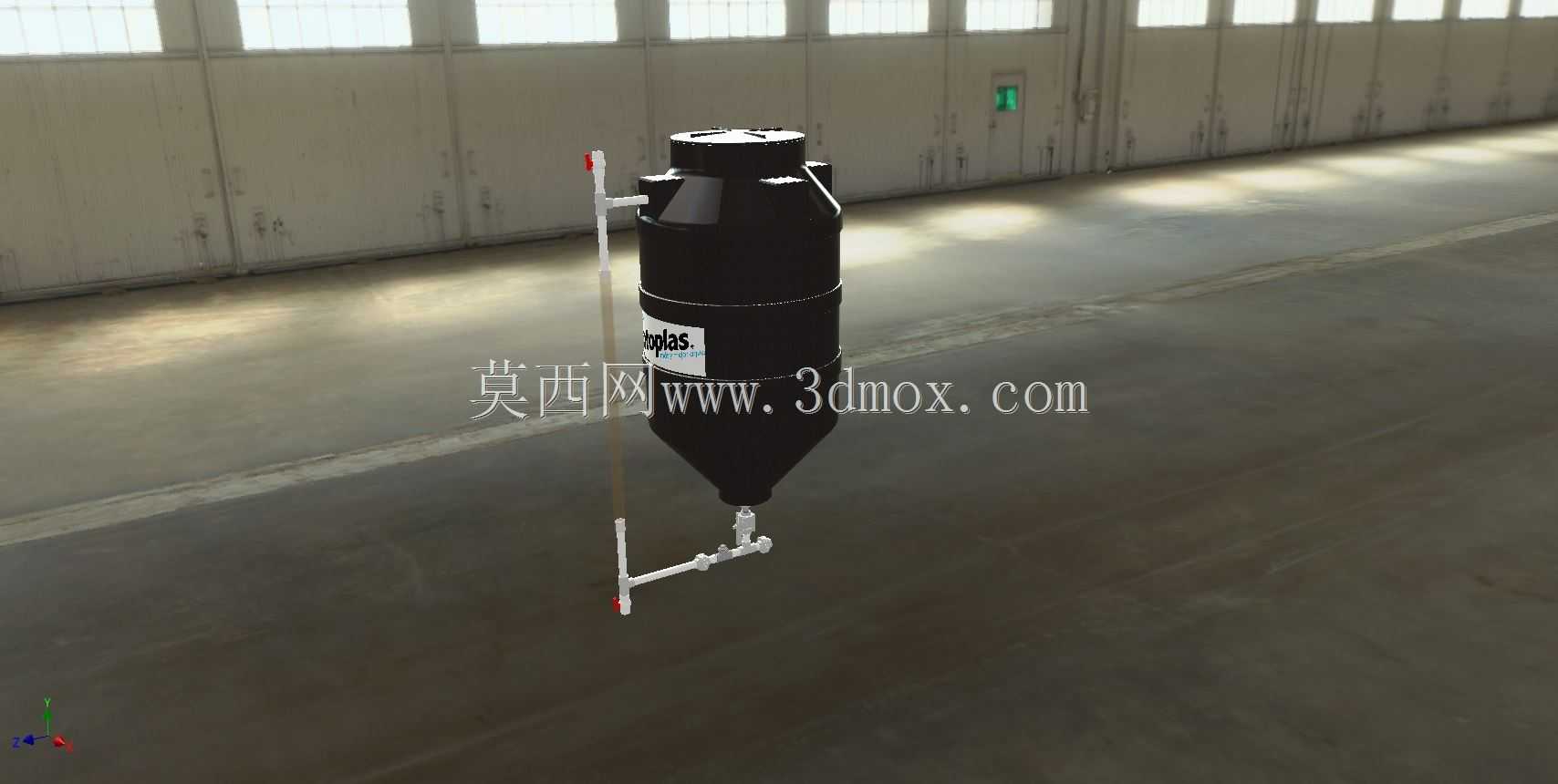

这款锥底立式聚乙烯储液设备，主要面向化工药剂存储、水处理药剂投加、小型农牧场沼液暂存、食品级原料常温存储等场景设计，整体采用一体成型的聚乙烯材质罐体，规避了传统金属储罐易锈蚀、焊缝渗漏的痛点，适配多数常温下无强氧化性的酸碱液体、水性介质的静态存储需求。从结构设计逻辑来看，罐体上半段采用直筒段结构，最大化利用垂直安装空间，同等占地条件下比卧式储罐拥有更高的容积利用率，直筒段顶部设置带密封结构的投料口，可兼顾人工投料、管道进液的双重需求，投料口旁预留的液位计安装位，可适配连杆式浮球液位计、静压式液位探头的安装，无需后期在罐体上额外开孔，降低现场改造的渗漏风险。罐体下半段采用大角度锥底结构，锥角设计充分考虑聚乙烯材质的摩擦系数与常见存储介质的流动性，确保罐内介质可以无残留完全排空，避免介质长期沉积在罐底引发变质、结垢问题，锥底最下端设置标准法兰接口，可直接对接排液管道、阀门或者输送泵，接口处做了加厚加强处理，避免管道安装时的应力导致罐体接口开裂。罐体侧面的外置管路结构，集成了进液分流、取样、低位排液的功能，管路通过管卡固定在罐体外壁的加强筋上，无需额外搭建独立的管路支架，减少现场安装的工作量。从安装边界来看，这款储罐仅需要平整的硬化地面即可放置，无需做预埋地脚固定，锥底位置可配套标准的三脚支撑支架，安装时需要预留顶部投料口的操作空间，以及侧面排液管路的阀门操作空间，罐体整体重量较轻，满液状态下的地面载荷远低于同容积金属储罐，适配多数厂房楼层、户外硬化场地的承重要求。设计过程中针对聚乙烯材质的蠕变特性，在直筒段外壁设置了多道环形加强筋，避免满液状态下罐体出现鼓胀变形，罐体顶部的人孔盖采用快拆式结构，日常检修、内部清理时无需借助专用工具即可快速开启，密封胶圈采用耐腐硅胶材质，可适配多数存储介质的兼容性要求。
