模块化桁架式金属承重支撑框架结构

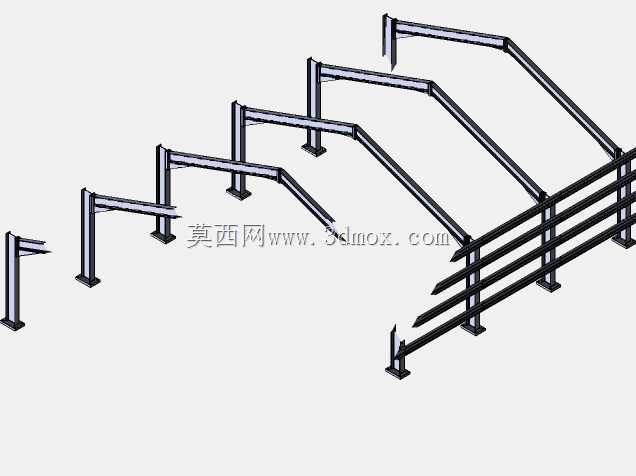

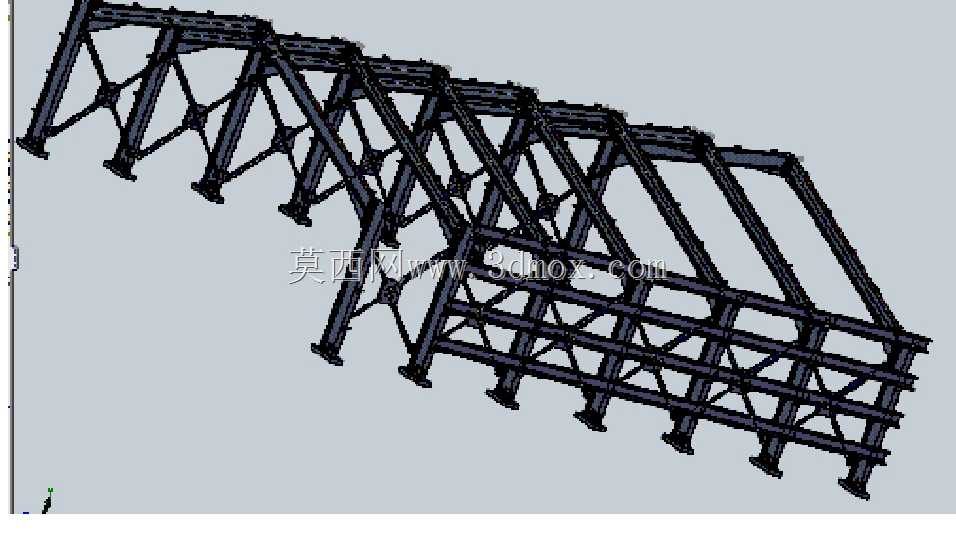

这类桁架式金属框架多应用在工业厂房架空管线支撑、户外廊道承重骨架、重型设备检修平台基底、临时施工栈桥主体结构等场景，核心作用是通过杆件的合理排布，在控制整体自重的前提下实现大跨度的荷载传递，避免实体结构带来的材料冗余与成本浪费。从结构设计逻辑来看，整体采用重复单元拼接的思路，每一段标准节间都由上下弦杆、斜向腹杆、竖向支撑件焊接或栓接成型，弦杆主要承担纵向的弯矩与拉压荷载，斜腹杆则负责将竖向荷载分解传递到两侧支座，竖向杆件用于控制节间变形，避免弦杆在荷载作用下出现侧向失稳。框架底部设置的带安装孔的支座脚，是现场安装的核心定位边界，每个支座脚的孔位间距、端面平面度都有严格公差要求，安装时需要与预埋基础板对齐后通过高强度螺栓锁紧，确保整体框架的受力点均匀落在基础承台上，不会出现局部应力集中导致的杆件变形。设计过程中需要优先验算单节框架的长细比，尤其是斜腹杆的受压稳定性，避免在动荷载或者长期静载作用下出现杆件屈曲；上下弦杆的截面选型需要匹配跨度对应的最大弯矩值，若用于户外场景还要额外考虑风荷载、积雪荷载对框架侧向的作用力，在相邻节间的连接位置增设横向联系杆，提升整体结构的抗侧扭能力。这类框架的外形尺寸通常根据实际跨距需求调整单节长度，常规单节长度控制在1.2米到2米区间，整体宽度根据支撑面的荷载分布宽度设定，安装时需要保证每段框架拼接后整体直线度偏差在允许范围内，支座处的标高误差控制在毫米级，避免额外的装配应力累积到杆件节点位置。从实际使用角度看，这种桁架式框架相比实心钢梁结构，自重可降低40%以上，同时镂空的结构形式方便后期在框架上布设管线、安装附属踏板或者防护栏，后期维护时也能快速定位到出现锈蚀或者松动的节点杆件，无需整体拆解更换，适配多种需要大跨度承重支撑的工业现场场景，在结构设计时可根据实际荷载等级调整杆件的壁厚与截面规格，不需要改动整体的排布逻辑，具备较强的场景适配性。
