注塑成型塑料只读光盘收纳盒结构设计

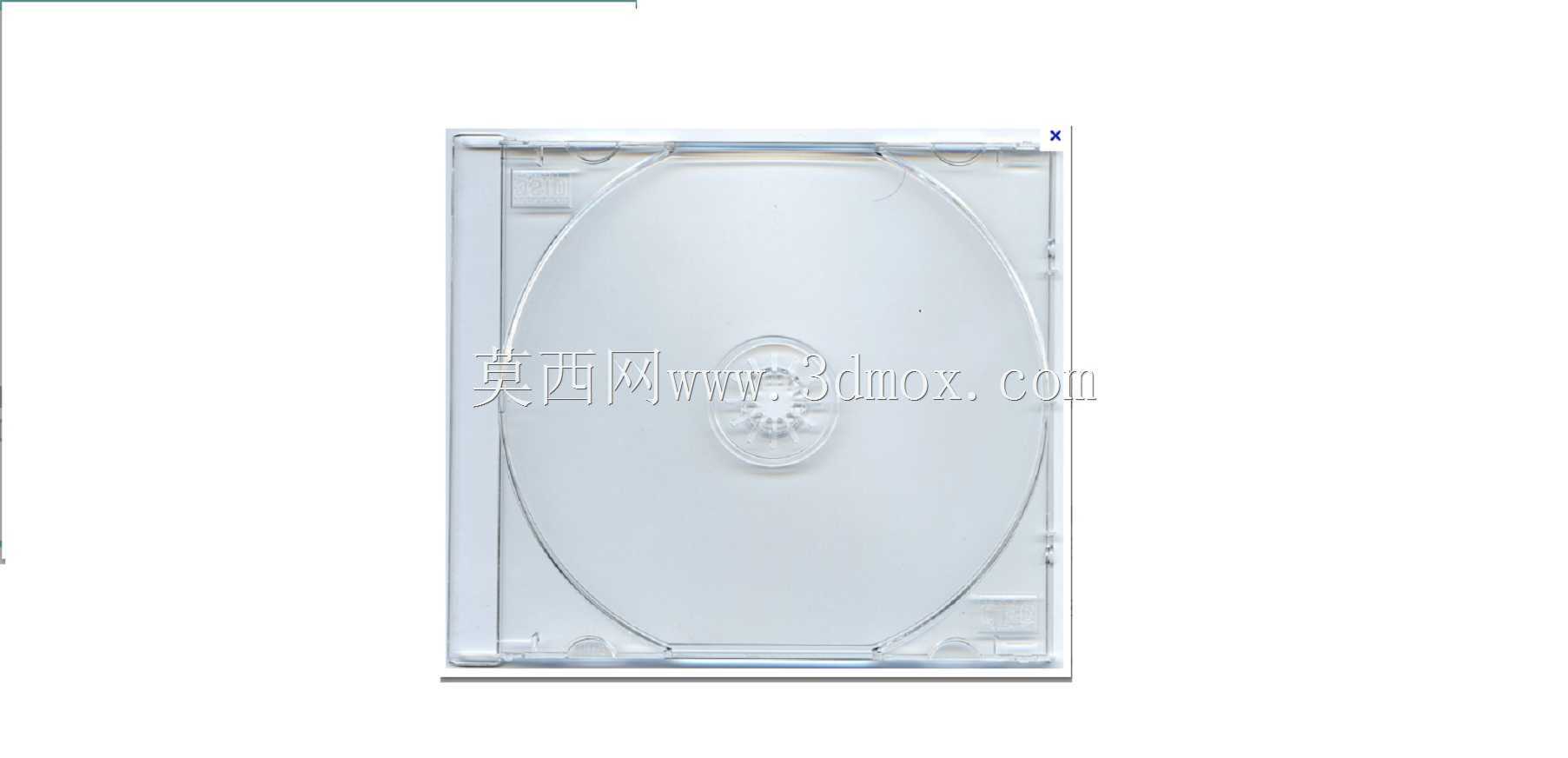

　　日常办公与影音存储场景中，塑料只读光盘盒是批量承载、防护CD类只读光盘的常用注塑制品，这类制品的结构设计直接关联光盘存储的防护效果、注塑生产的成型效率以及终端使用的操作便捷性。从实际应用场景来看，这类光盘盒主要适配标准120mm直径的只读光盘，既可以单碟收纳满足日常影音碟片、数据备份光盘的零散存放需求，也可以通过侧边的拼接卡扣结构实现多盒组合，适配批量光盘的归档存储场景，在音像制品发行、企业数据冷备份、个人影音收藏等场景中都有广泛应用。

　　从产品功能特性来看，该结构首先要满足光盘的防护需求，盒体内部的环形定位筋需要精准匹配光盘中心的夹持孔，避免光盘在盒内发生径向窜动，防止盘面与盒体内壁产生摩擦刮花数据层；盒体边缘的锁扣结构需要保证开合顺畅的同时，具备足够的扣合预紧力，避免日常搬运、堆叠过程中盒体意外散开导致光盘脱落；盒体的平面度需要严格控制，避免合模后出现翘曲导致盒体闭合后存在缝隙，让灰尘、潮气进入盒内侵蚀光盘盘面。

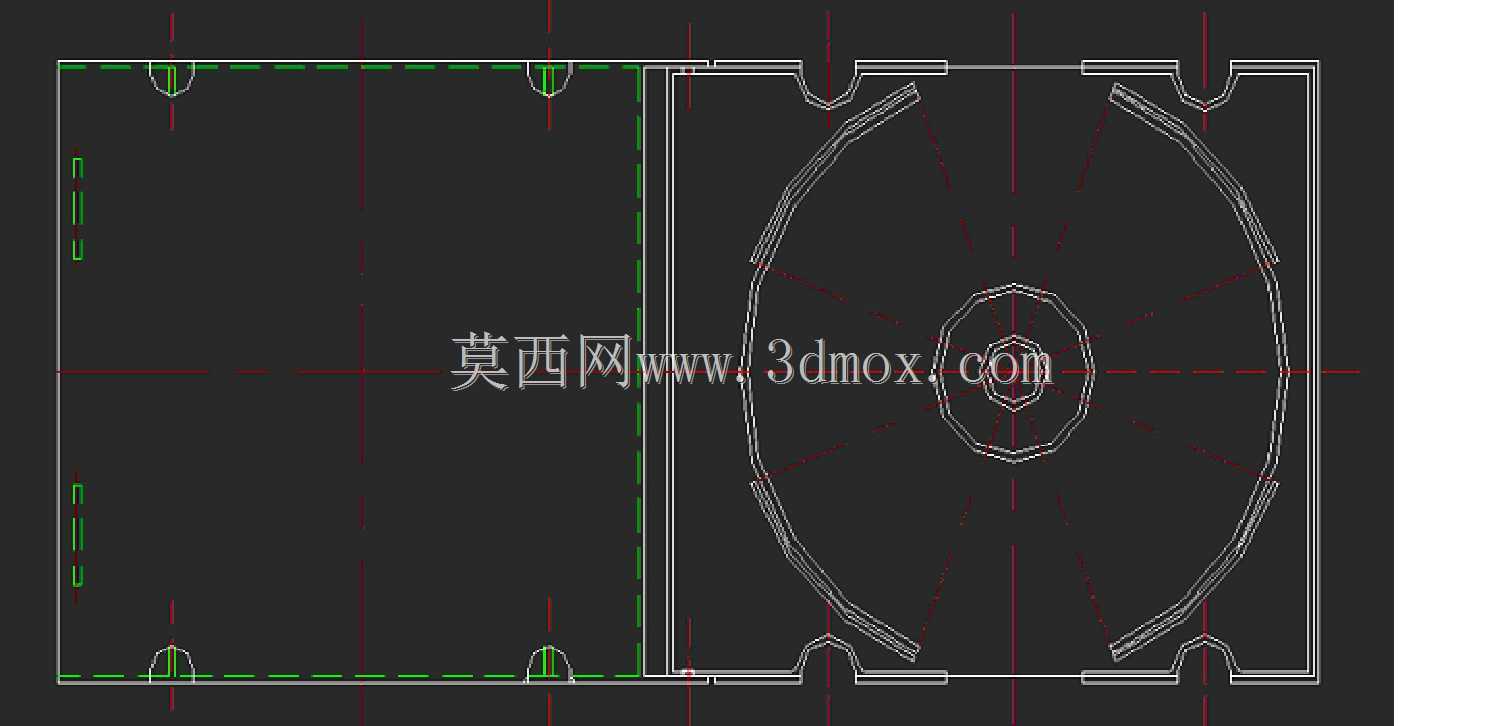

　　设计思路上，这套结构优先考虑注塑成型的工艺可行性，整体壁厚做了均匀化处理，从最初的10mm壁厚逐步优化调整到5mm，避免壁厚不均导致的缩痕、翘曲等成型缺陷，同时减少原料用量降低单件生产成本。盒体内部的光盘定位结构采用了分段式弧形筋设计，而非整圈环形凸台，既可以保证对光盘边缘的支撑限位，又能减少注塑过程中材料的填充流程，降低成型压力需求，同时减少筋位背面出现缩印的概率，保证盒体外观面的平整性。盒盖与盒身的连接采用了一体化的塑料铰链结构，铰链位置做了局部减薄处理，保证反复开合的耐疲劳性，无需额外装配金属合页，减少装配工序提升生产效率。

　　从外形尺寸与安装边界来看，该结构的整体外轮廓尺寸适配标准CD光盘的收纳需求，盒体内部的容纳腔直径略大于光盘直径，预留0.8-1.2mm的装配间隙，方便光盘取放；盒体的边角做了R2-R3mm的圆角处理，既可以避免注塑过程中尖角位置的应力集中，也能防止使用过程中锐边划伤操作人员。盒体侧边的拼接卡扣位置做了统一的尺寸基准，保证不同批次生产的盒体都可以实现顺畅拼接堆叠，堆叠状态下相邻盒体的贴合面间隙控制在0.2mm以内，避免堆叠后出现倾斜滑落的问题。

　　结构细节上，盒体内部的光盘支撑凸点高度控制在1.5mm，保证光盘放入后盘面与盒体内壁之间留有足够的空隙，避免盘面与盒壁大面积接触粘黏，尤其是在高温存储环境下，这个空隙可以有效避免塑料助剂析出沾污光盘盘面。盒体的锁扣位置采用了楔形导向结构，扣合过程中可以通过斜面导向自动对齐，扣合到位后会有清晰的到位反馈，同时锁扣的倒扣量控制在0.8mm，既保证扣合后的连接强度，又不会因为倒扣量过大导致开合困难或者锁扣断裂。针对注塑成型的脱模需求，所有筋位、侧壁的脱模斜度统一设置为1.5度，外观面的脱模斜度设置为1度，既保证脱模顺畅不会出现顶白、拉伤等缺陷，又能保证盒体的尺寸精度满足装配要求。
