中柱旋转式室内弧形楼梯结构设计

这款中柱承托式螺旋楼梯，核心应用场景集中在loft夹层、小型复式住宅、临街商铺二层、工业厂区操作平台等垂直空间局促的区域，相比直跑梯、折返梯，它的水平投影占用面积极小，不需要预留长条形梯段空间，能在1.6米见方的预留洞口内完成两层之间的垂直通行，适配层高在2.8米到3.6米之间的常规空间，安装时仅需固定底部中柱基座与顶部平台连接点，对原有建筑结构的荷载要求更低。

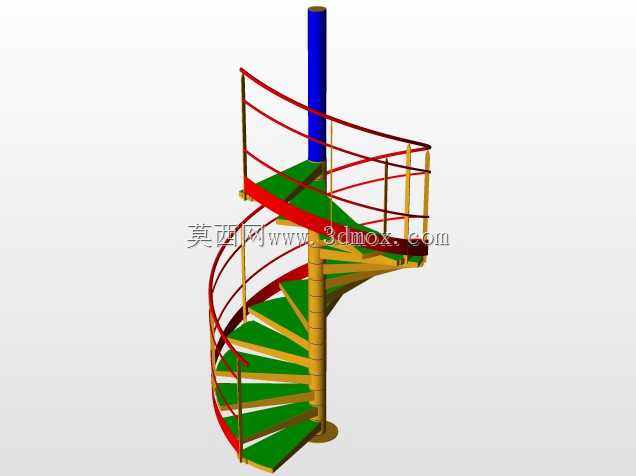

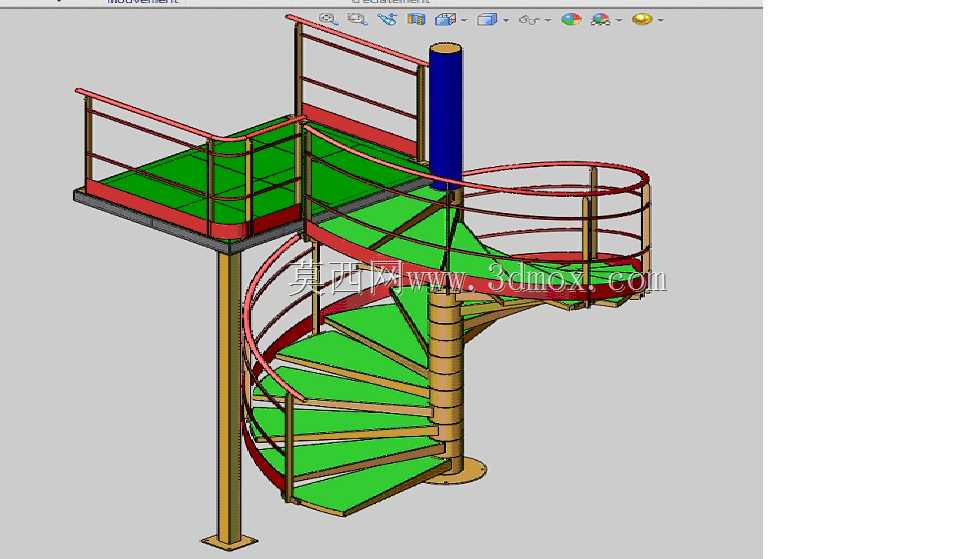

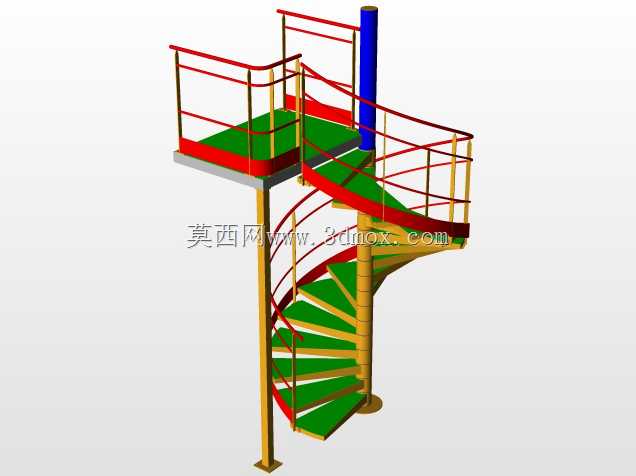

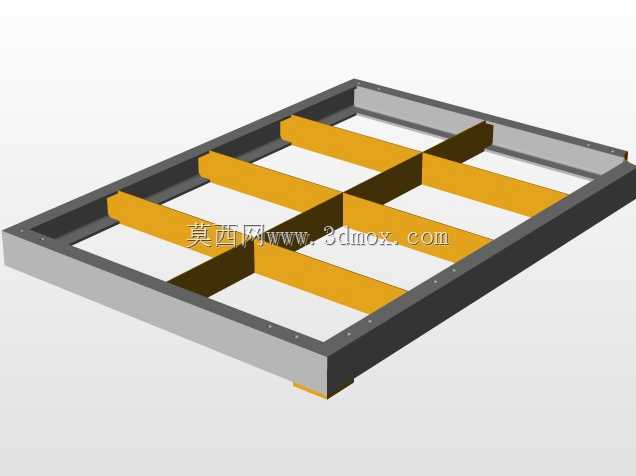

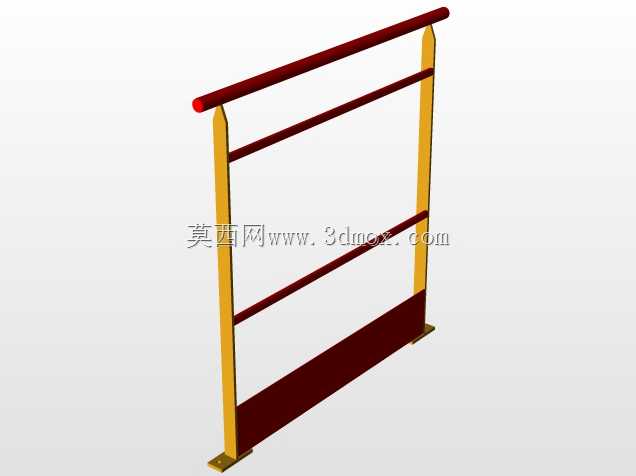

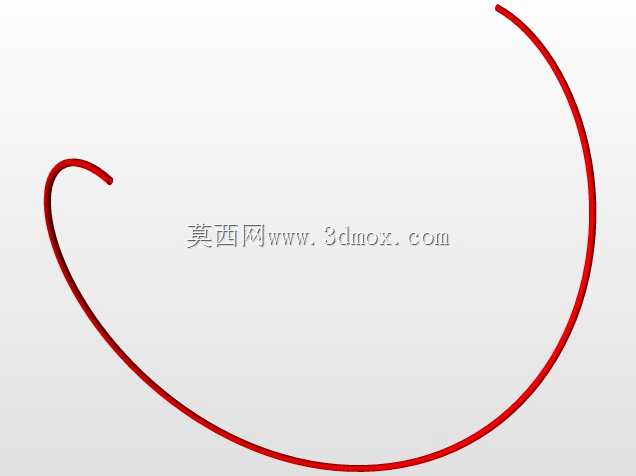

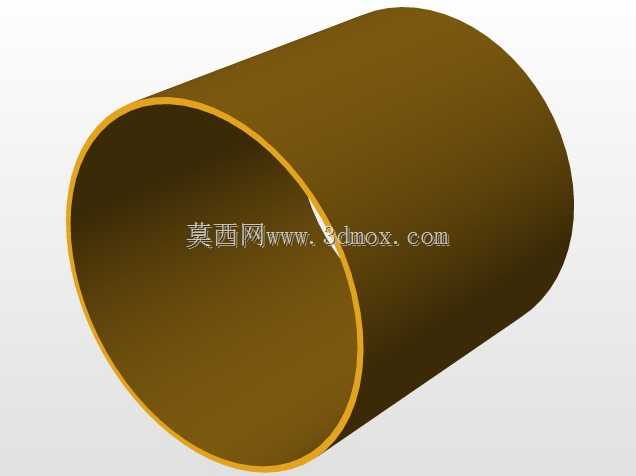

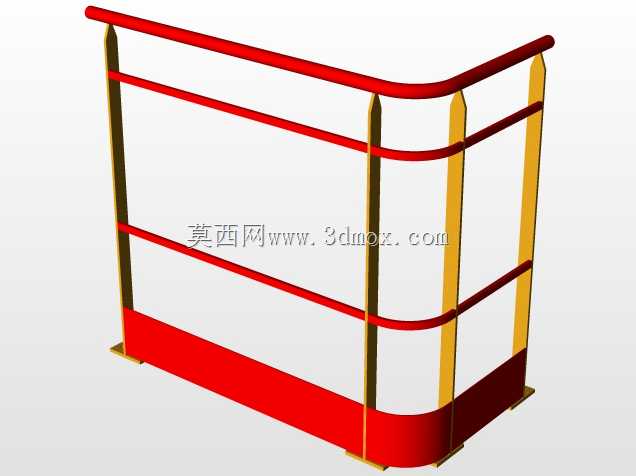

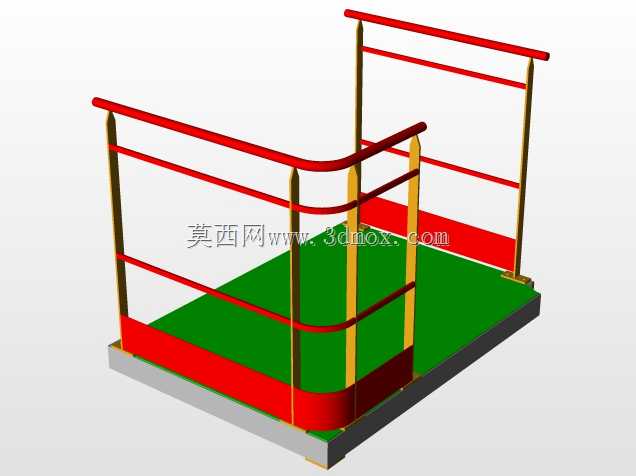

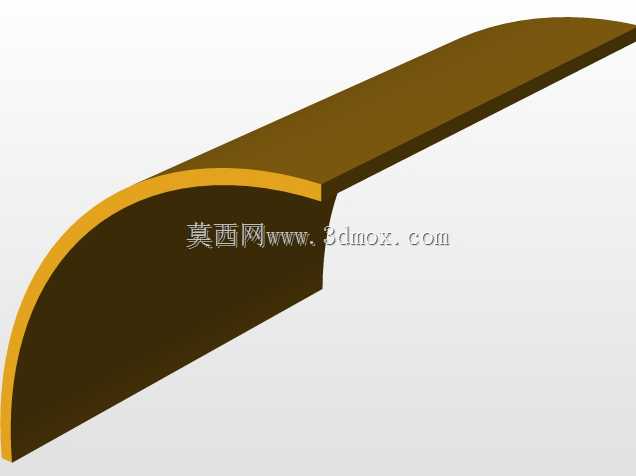

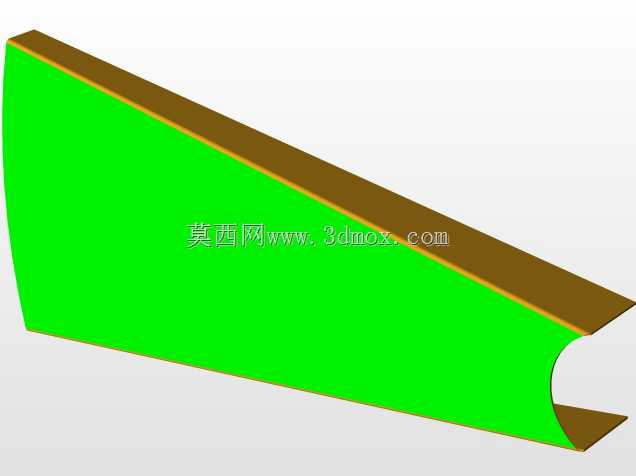

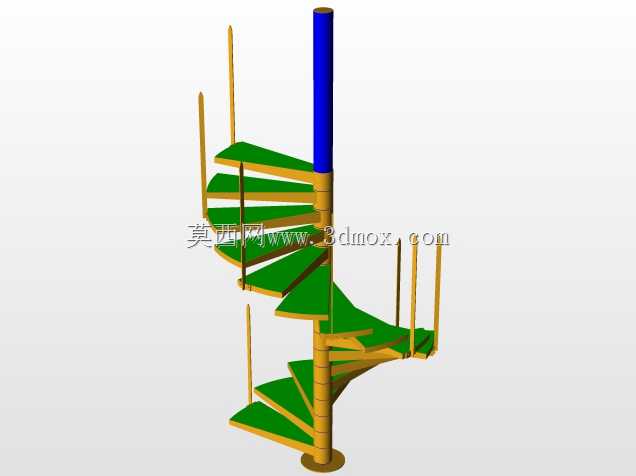

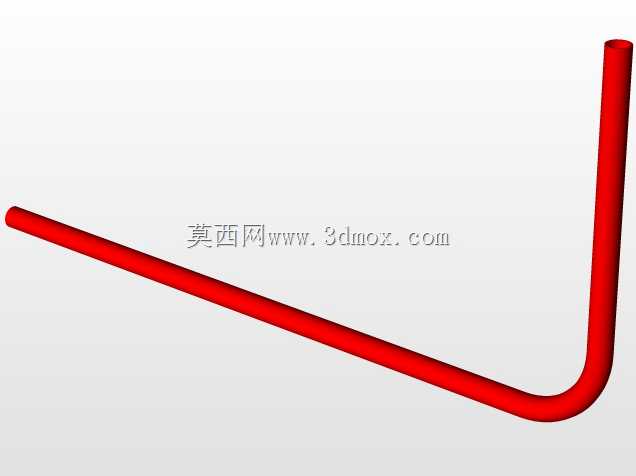

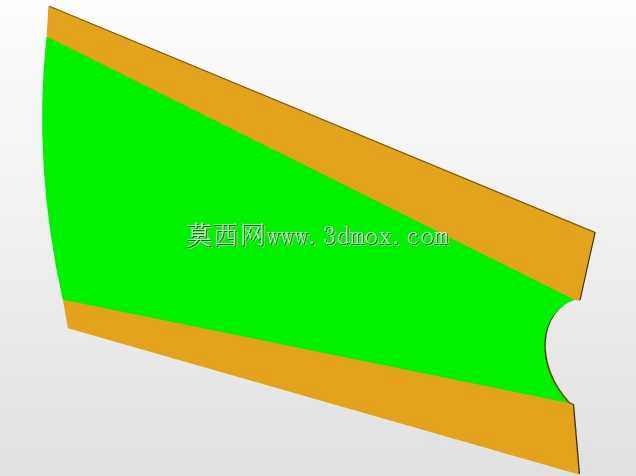

从结构设计逻辑来看，整梯以中心圆柱作为核心承重构件，所有踏步板通过内侧的套筒结构逐节套入中柱，沿螺旋轨迹均匀排布，每级踏步的旋转角度控制在15度到18度之间，踏步外侧宽度保持在22厘米以上，内侧收窄处不小于8厘米，避免通行时出现踏空风险，踏步表面做防滑纹理处理，边缘设置封边结构提升踩踏刚度。护栏部分采用双道环形扶手搭配竖向立杆的结构，扶手沿梯段螺旋轨迹连续延伸，从底部起步位置一直连通到顶部休息平台，立杆间距控制在11厘米以内，符合安全防护的间隙要求，顶部休息平台与上层地面做齐平衔接，平台边缘同样设置护栏，形成连续的防护体系。

设计过程中优先考虑了安装便捷性，所有构件均采用模块化拆分设计，中柱可根据实际层高做分段拼接，踏步板、护栏构件都设置了统一的安装定位孔，现场不需要做二次焊接或裁切，仅通过紧固件即可完成整梯装配。结构受力层面，所有竖向荷载通过踏步传递到中心柱，再由底部基座传导到建筑地面，侧向受力通过顶部平台的连接点抵消，不需要额外设置墙体支撑，可独立安装在空间中央位置。外形上采用了差异化的色彩区分，踏步面做醒目的绿色涂装，护栏扶手采用红色涂装，中柱采用深蓝色涂装，既可以在工业场景中起到安全警示作用，也能适配商用空间的装饰需求，整梯的外侧旋转半径控制在0.8米以内，安装时不会占用周边过多通行空间，梯段下方的闲置空间还可作为储物区域使用，进一步提升空间利用率。
