工业管道气旋分离导流结构设计

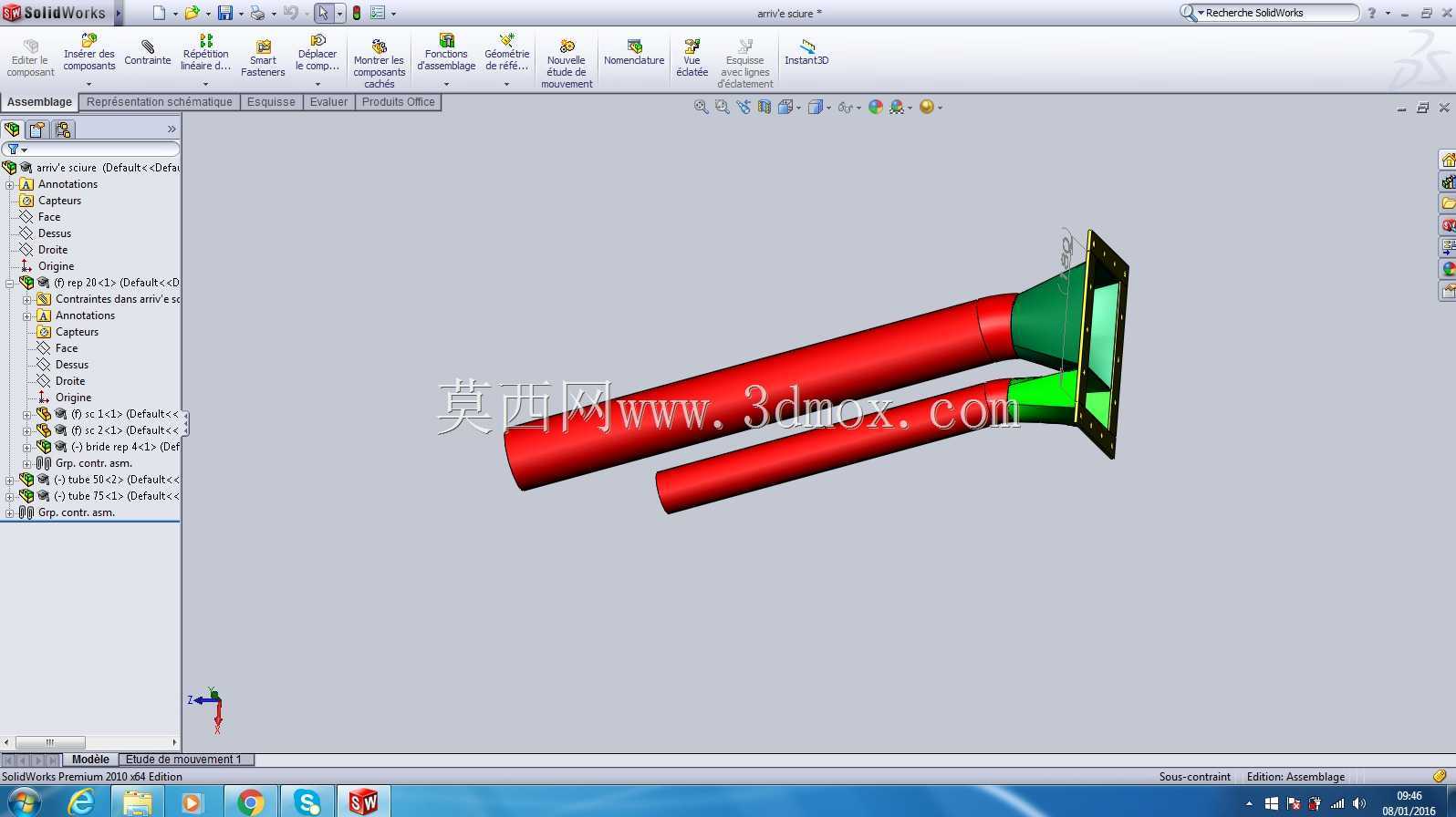

　　该结构为工业管路系统中的气旋导流分离部件，主要应用于含尘气体输送、粉体气力输送、工业通风除尘等场景的管路前置段，可在不额外占用独立设备安装空间的前提下，利用气流旋流产生的离心效应实现气固两相的初步分离，降低后续除尘或过滤单元的工作负荷。从结构设计来看，整体采用双管同轴偏置布局，主输送管路为长直圆管结构，旁侧附设同轴向的副导流管，末端集成方形法兰安装端面，法兰端面与管路轴线保持垂直，端面预留均匀分布的螺栓安装孔位，可直接与方形接口的设备或管路段通过螺栓紧固连接，法兰与管路衔接处设置锥形过渡段，既可以降低管路截面突变带来的局部压损，也能引导气流在进入主管道前形成稳定的旋流场。设计过程中重点考量了不同工况下的气流流速适配性，

　　主管道内径与副管道内径的比值经过流场仿真迭代确定，可保证进入管路的含尘气流在锥形段的导流作用下沿管壁形成螺旋向前的旋流，密度较大的固体颗粒在离心力作用下被抛向管壁，沿管壁滑移至后续收集段，密度较小的洁净气体则从管道中心区域向前输送，实现初步的气固分离效果。安装边界方面，整体结构沿管路轴向的延伸长度适配常规工业管路的支吊架间距，方形法兰的外形尺寸与同规格方形风管法兰的安装尺寸完全兼容，无需额外制作过渡转接件即可完成现场装配，双管平行布局的横向占用尺寸小于同处理风量的常规旋风除尘器入口段，可适配空间局促的厂房管路布设场景，尤其是老线改造项目中设备间距不足、无法新增独立分离设备的管路点位。结构细节上，

　　锥形过渡段与主副管道的衔接处均采用圆弧过渡处理，避免直角结构造成的气流紊流与局部积尘，管壁厚度按照常规工业通风管路的承压标准设计，可承受正负1500Pa的管路风压，满足中低压通风与气力输送系统的使用要求。实际应用中，该结构可直接替换原有管路中的直段连接部分，无需改动原有管路的整体走向，安装后可将气流中10微米以上的固体颗粒分离效率提升至40%以上，有效减少后续过滤元件的堵塞频次，延长滤材更换周期，降低系统运维成本。设计阶段还考虑了不同输送介质的适配性，当输送介质为含纤维性粉尘的气体时，可通过调整锥形段的导流角度改变旋流强度，避免纤维缠绕在导流结构上造成管路堵塞；当用于高浓度粉体输送场景时，可在主管道下方增设卸灰接口，

　　将分离出的粉体直接导出至收集装置，无需额外增设分离设备。从建模逻辑来看，整体结构以管路轴线为主要设计基准，法兰端面为安装基准，所有特征均采用参数化建模方式构建，管路内径、法兰尺寸、锥段角度、双管中心距等关键参数均可根据实际工况的风量、风压、粉尘粒径分布等参数进行快速调整，无需重新构建整体模型，可大幅缩短不同项目的选型设计周期。结构的焊接坡口、螺栓孔间隙等工艺细节均按照常规钣金焊接与机加工工艺要求设计，可直接展开下料进行钣金加工，也可通过铸造工艺一体成型，适配不同批量的生产加工需求。
