可拓展多旋翼飞行机架结构设计

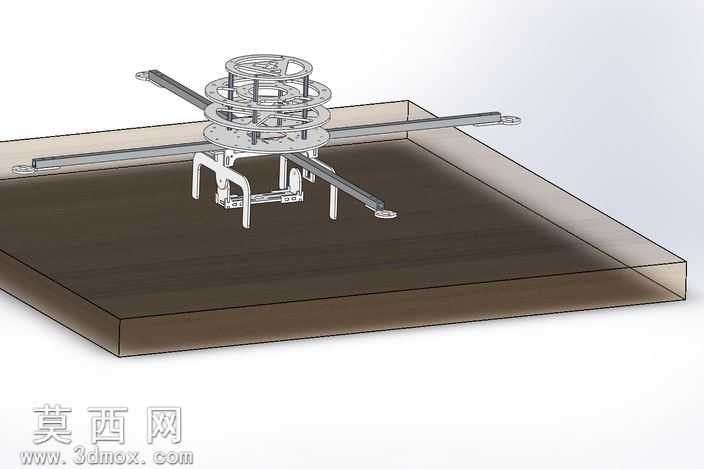

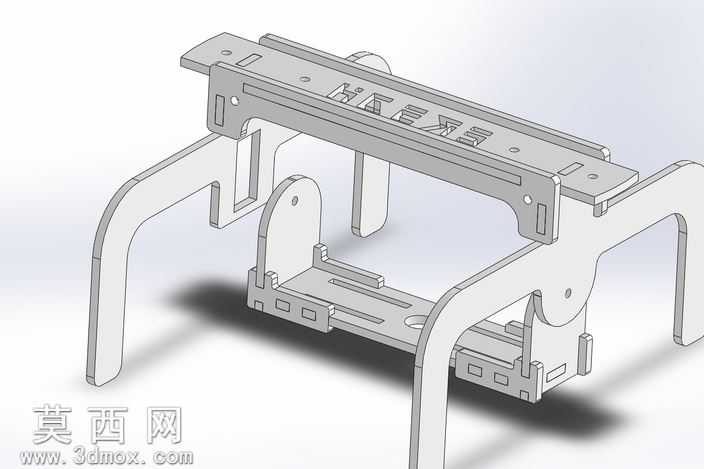

本作品为可拓展式多旋翼飞行器机架三维设计，建模阶段以参数化设计思路搭建整体装配结构，将中心叠层安装座、机臂固定位、起落架挂载接口全部做全约束装配，确保各部件的安装同轴度、配合公差符合实际加工与装配要求。建模过程中对中心叠层板的每一处安装孔位都做了精准定位，预留了飞控板、电调、电池、图传模块的标准安装孔距，同时在机臂与中心座的连接位置设计了快拆式锁紧结构，无需额外复杂工具即可完成机臂的拆装调整，方便使用者根据需求更换不同长度的机臂，切换四旋翼、六旋翼等不同的动力布局。渲染阶段采用哑光工程塑料材质模拟中心板的玻纤板质感，给机臂杆件赋予磨砂碳纤维材质表现，起落架部分采用高韧性尼龙材质的视觉效果，场景中搭配半透明展示台突出机架的整体轮廓与结构层次，通过柔和的环境光影展现各部件的衔接关系，让观看者可以清晰识别每一处安装位的结构形态。结构设计上，中心叠层结构采用分层承载思路，最上层预留减震台安装位用于搭载飞行控制器，中层布置电源分配模块的安装空间，下层设计了通用挂载接口，可根据使用需求加装相机云台、任务载荷或者其他拓展配件，机臂末端预留了标准电机安装孔位，适配主流的无刷电机安装尺寸，起落架采用高支撑脚设计，预留了足够的下方挂载空间，避免搭载的相机等设备在起降过程中与地面发生磕碰。设计过程中充分考虑了改装拓展性，所有孔位都做了通用化设计，使用者可以根据自身的飞行需求调整机臂数量、更换不同规格的动力组件，也可以根据搭载设备的尺寸调整中心层板的间距，兼顾了机架的结构强度与改装灵活性，整体装配无干涉，各活动部件预留了合理的运动间隙，符合实际飞行载具的结构设计逻辑。
