30厘米轴距迷你四旋翼无人机机架设计

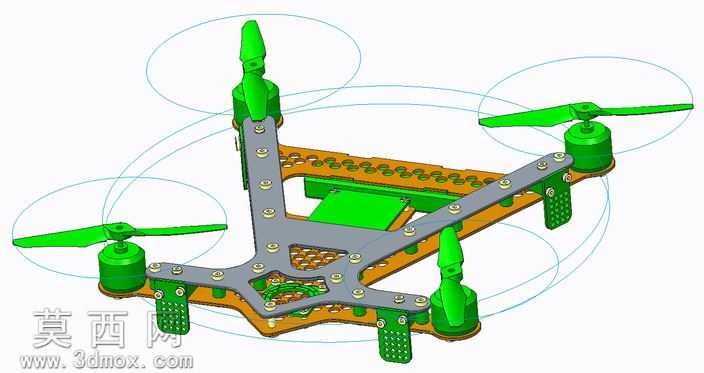

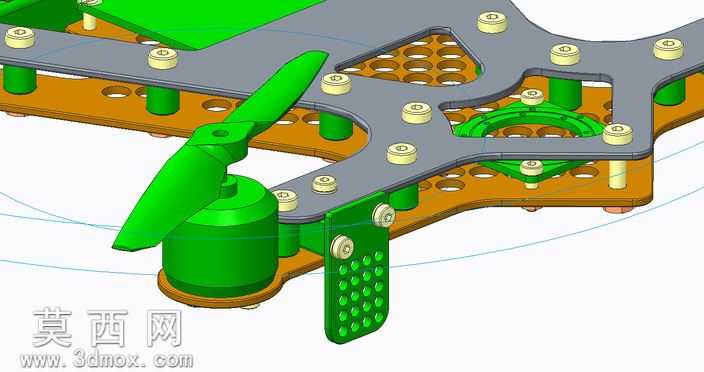

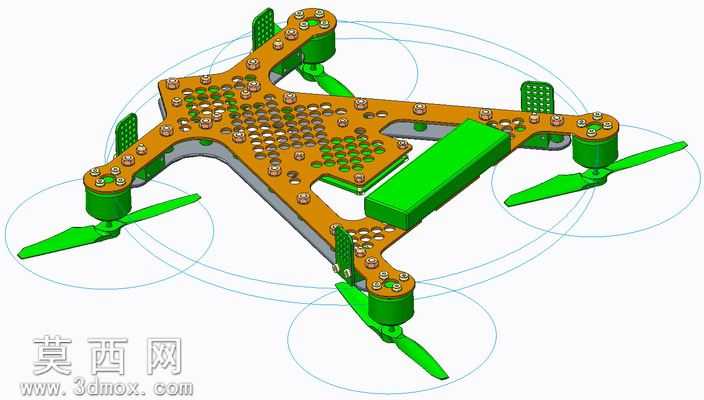

本作品为30厘米轴距的迷你四旋翼无人机机架三维模型，建模阶段采用参数化设计逻辑，以中心飞控安装板为核心基准，向四个机臂方向延伸出对称的动力安装位，整体结构严格遵循四旋翼飞行器的动平衡布局要求，四个电机座的中心连线构成标准正方形，确保飞行时各旋翼拉力输出的力矩平衡。模型在结构设计上充分考虑轻量化需求，中心载板区域采用密集的镂空网格设计，在保留足够安装平面承载飞控、电调、电池等核心元器件的同时，最大程度削减非承重区域的材料厚度，降低整机自重以提升续航表现。机臂与中心板采用一体化衔接结构，在机臂与中心板的连接转角处做了圆弧过渡强化处理，避免飞行过程中应力集中导致的结构断裂问题，每个电机座位置预留了标准的电机安装孔位，孔位尺寸匹配微型无刷电机的通用安装规格，同时在电机座外侧设计了竖向的防护凸筋，可在发生轻微碰撞时对电机及螺旋桨形成防护。模型的材质区分清晰，机架主体采用玻纤板材质的视觉表现，呈现出暖棕色的板材质感，表面做了哑光处理还原玻纤板材的真实触感，电机外壳、螺旋桨、电池模块采用亮绿色工程塑料材质渲染，螺旋桨部分还原了微型航模桨叶的薄翼型结构，桨尖做了细微的收窄处理以降低飞行风阻，电池模块设计为标准的长方体结构，预留了绑带安装的卡位空间。整体建模过程中对所有安装孔位、装配间隙做了精准的尺寸匹配，各零部件之间不存在干涉问题，可直接用于3D打印制作或小批量航模机架的生产参考，结构设计兼顾了迷你航模的便携性与飞行结构强度需求，在紧凑的30厘米尺寸范围内完成了所有航电部件的安装布局规划。
