户外双曲抛物面托尔多结构遮阳篷

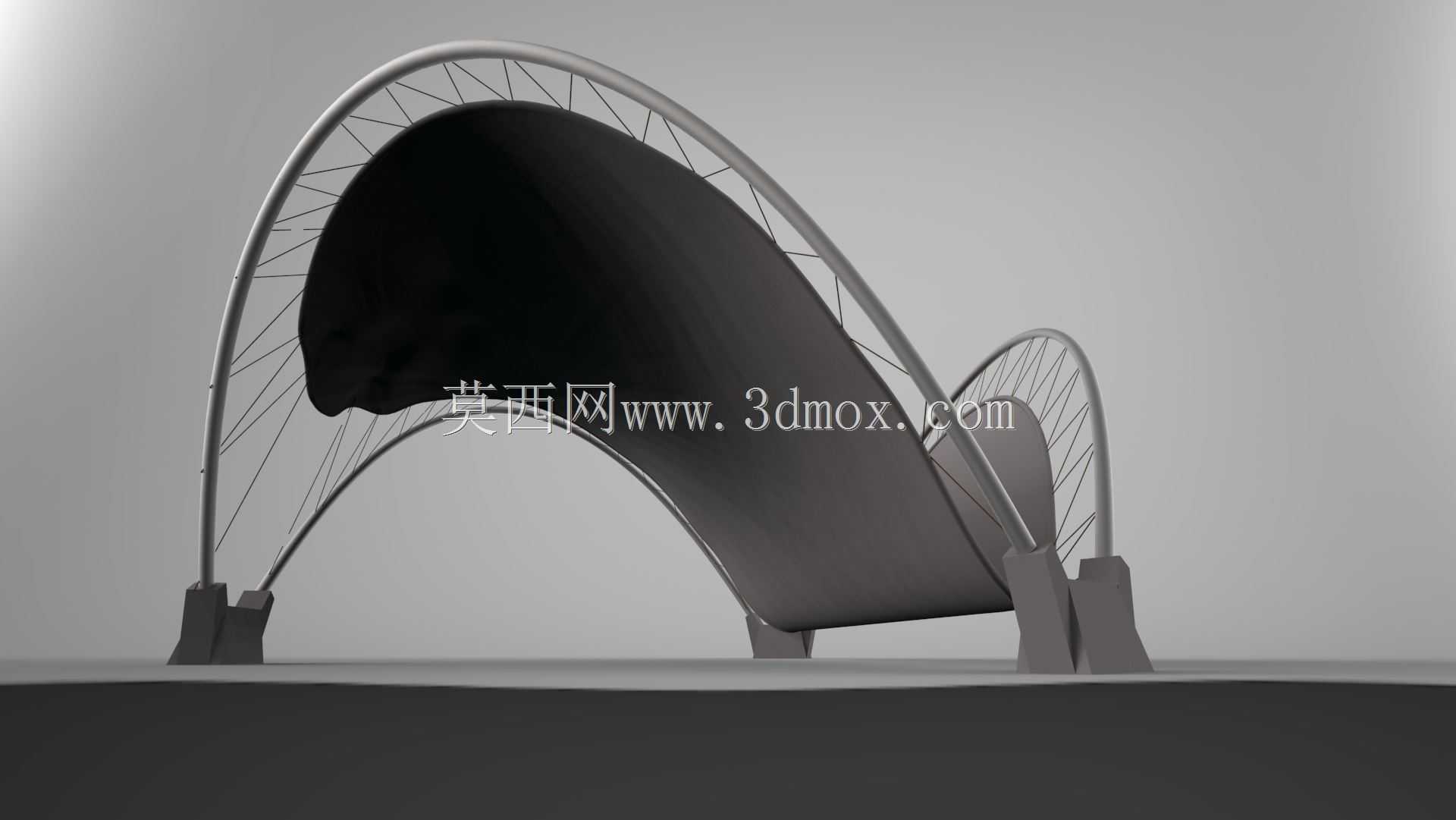

这类双曲抛物面张拉遮阳结构，常应用于商业广场露天休憩区、文旅园区观景点、滨海步行道停留节点这类需要大跨度无柱遮蔽的户外场景，相比传统平置遮阳板，曲面形态能在同等投影面积下覆盖更大的有效遮阳范围，同时引导自然风从曲面下缘流通，避免遮蔽区域形成闷热的静风区。从结构设计逻辑来看，主体依托两组对称布置的弧形钢拱作为主承重构件，拱脚采用预埋地脚螺栓与混凝土基础刚性连接，抵消张拉膜面传递的水平拉力与竖向荷载，膜面与钢拱之间通过离散布置的不锈钢拉索做多点张拉固定，每根拉索的张紧度都经过受力验算，保证膜面在常规风荷载、雨雪荷载下不会出现过度形变或积水兜雪的问题。设计阶段优先确定的是安装边界条件：单组结构的横向跨度可根据场地需求调整，常规落地款拱架最高点距安装地面的高度控制在3.5米到4.2米之间，拱脚向外延伸的基础占位宽度不超过2.8米，不会占用过多通行空间，膜面采用负高斯双曲曲率，这种形态本身具备良好的结构自稳性，不需要额外设置内部支撑柱，能给下方活动区域留出完整的无遮挡空间。实际使用中，膜面的曲面弧度经过光影模拟优化，在夏季正午太阳高度角最大的时段，能完全遮蔽投影范围内的直射阳光，早晚低角度阳光入射时，曲面的侧缘也能遮挡大部分斜射光线，同时曲面的导流特性能让落在膜面的雨水顺着弧度快速排向两侧拱脚位置的排水槽，不会出现膜面积水渗漏的问题。建模过程中需要重点处理钢拱的曲率顺滑度，保证拱架各截面的弯矩分布均匀，拉索的连接节点要做精细化建模，匹配实际工程中使用的可调式索头构件，方便现场安装时调整张拉力，膜面的建模要严格按照双曲抛物面的几何方程生成，避免出现曲面褶皱，保证张拉成型后的形态与设计效果一致。这类结构相比传统硬质遮阳顶棚，自重更轻，对基础承载能力的要求更低，安装施工周期更短，同时曲面形态具备更强的景观标识性，能和周边的户外景观形成更好的视觉融合，在公共户外空间的应用占比正在逐年提升。
