工业立式电气控制柜体结构设计

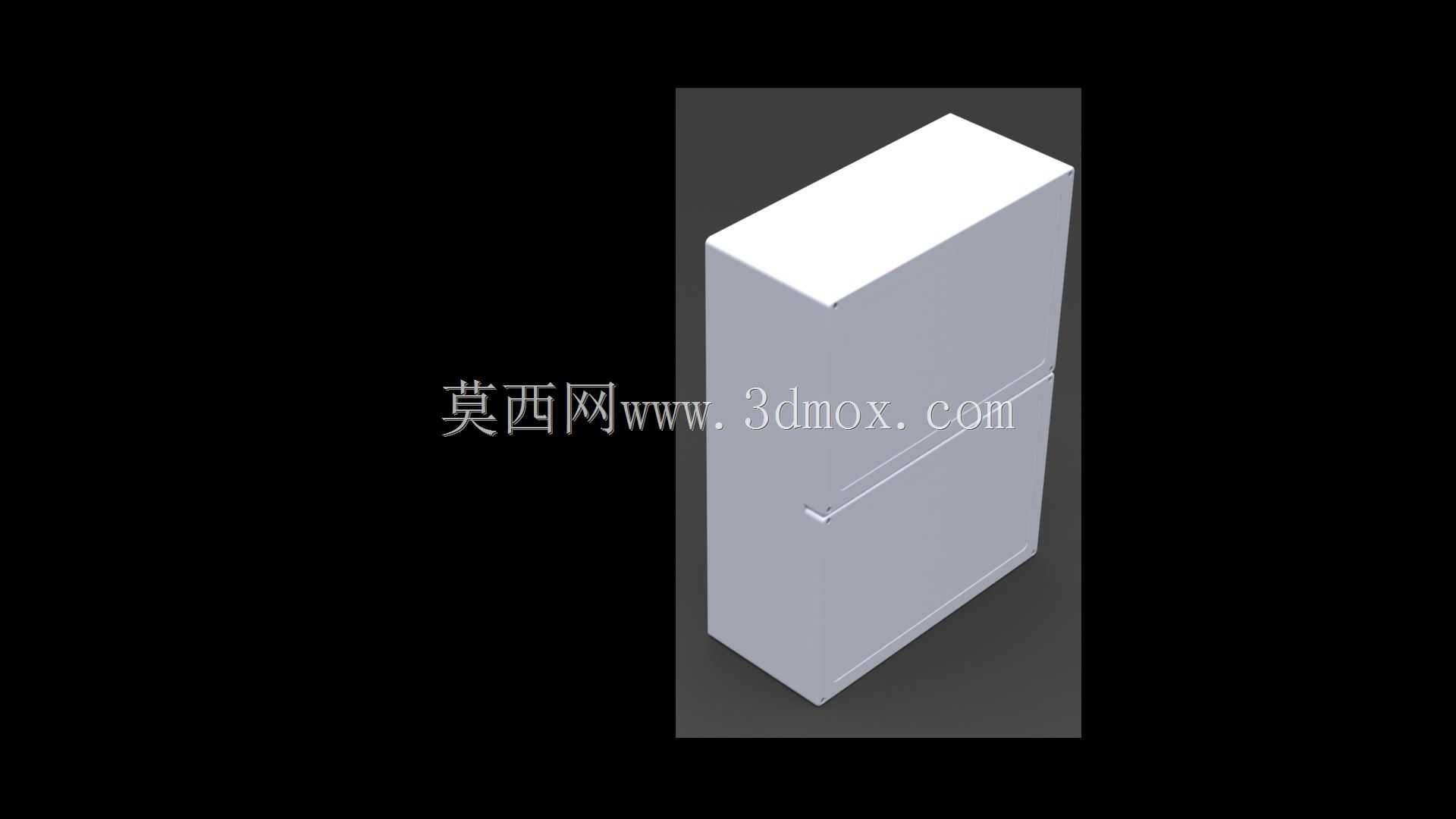

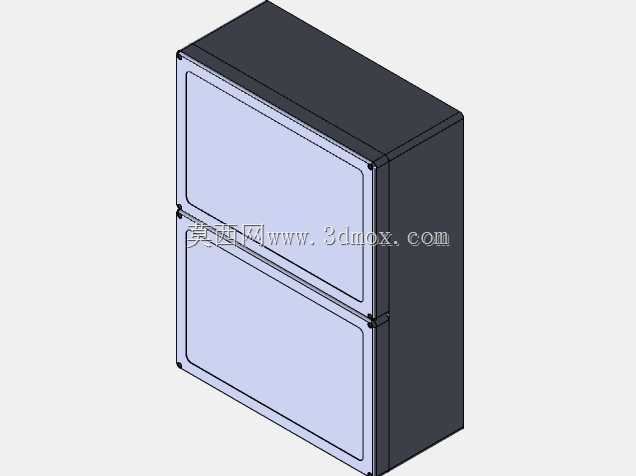

这款立式控制柜体的建模思路，最初来自车间产线边的电控布置需求。很多离散制造工位的执行机构、传感元件都需要就近布设控制单元，若把柜体嵌进设备主机内部，后期接线、排查故障时往往要拆大量护板，运维效率很低；独立落地的柜体则可以直接靠立柱、墙面放置，把动力回路、信号回路的端子都集中在柜门内侧与安装板区域，操作人员站在正面就能完成启停、参数调取与状态监控。从结构上看，柜体采用规整的长方体立式布局，这种形态的优势在于空间利用率高，内部安装板可沿竖直方向分层排布断路器、接触器、继电器与接线端子排，强弱电区域能够通过预留的线槽位置自然分隔，减少信号干扰。柜门与箱体主体的折边做了贴合设计，闭合后可以形成基础的防护层级，阻挡车间日常的粉尘、飞溅碎屑接触内部电气元件，正面预留的锁位也能避免非授权人员随意触碰回路。建模过程中优先锁定了安装边界：底部支撑面需要保持平整，落地后与地面的接触间隙控制在常规安装公差范围内，柜体背部与墙面、设备立柱之间预留出接线与散热的空隙，侧面不开多余突出结构，方便多台柜体并排拼接布置。柜体顶部做封闭处理，防止车间顶部落灰、冷凝水滴入内部；底部预留的进出线空间可适配电缆桥架或地面穿线的不同布线方式。在实际应用场景里，这类柜体既可以单台服务于单机设备的逻辑控制，也可以多台组合构成工段级的控制节点，承担设备运行状态采集、执行指令下发与回路保护的作用。设计时没有加入冗余的异形曲面，一方面是钣金加工过程中折边、冲孔工序都能直接基于标准板材展开，降低加工复杂度；另一方面简洁的外表面也便于后期张贴标识、维护标签，擦拭清理车间附着的油污也更方便。柜门的开合角度在结构配合上预留了充足空间，完全打开后不会与旁边并排的柜体、相邻设备的突出部件发生干涉，运维人员更换元件时不需要额外挪动柜体位置。整体建模把柜体的配合关系、安装空间与现场使用的实际约束都纳入考量，没有做脱离加工与运维实际的夸张造型，每一处折边、平面分区都对应着电气布置、现场安装、后期维护的具体需求。
