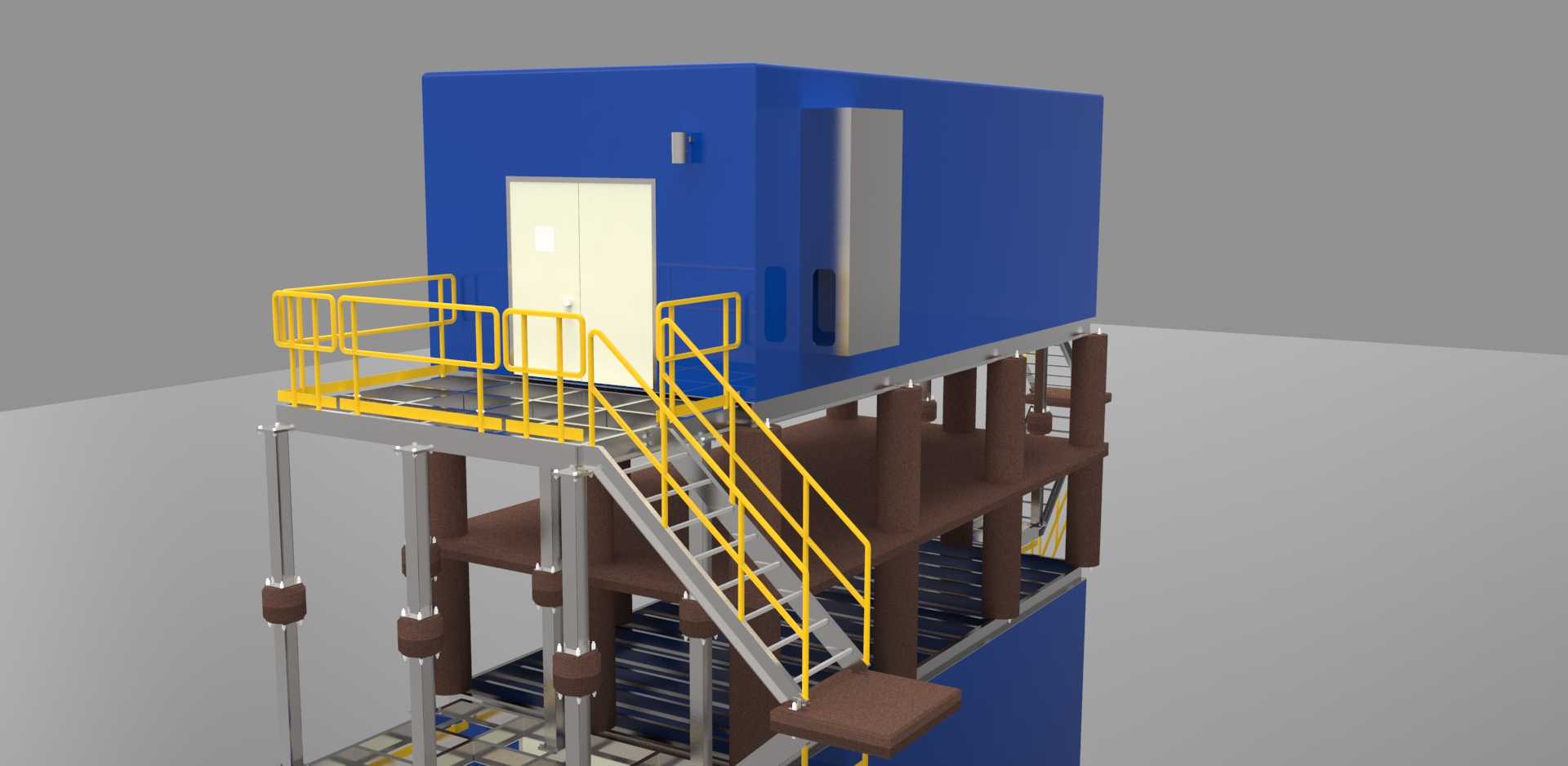

带钢梯操作平台的双层MCC控制舱结构

该结构针对工业厂区现场电控集中管控需求设计，主要应用于冶金、化工、大型离散制造车间的生产区域现场，作为现场级马达控制中枢的承载载体，解决现场电控设备分散布置、防护等级不足、操作维护空间局促的实际问题。整体采用双层架空式布局，上层为封闭电控舱体，下层预留线缆敷设、辅助模块安装的通透空间，支撑柱底部设置减震缓冲结构，可抵消车间地面传导的设备振动，避免舱内电气元件受长期振动影响出现接线松动、元件误动作的故障。上层舱体采用整体式封闭壳体设计，侧壁设置检修门与通风散热窗口，舱门采用双开式密闭结构，配合门框处的密封胶条可达到常规工业现场要求的防尘防水等级，适配多粉尘、存在少量喷淋的生产现场环境。舱体外部连接的操作平台采用花纹钢板铺设踏步面，平台边缘设置1.2米高的黄色安全防护护栏，护栏底部设置100mm高的挡脚板，防止工具、小零件从平台边缘坠落伤及下方通行人员。连接地面与操作平台的钢梯采用倾斜45度的标准化设计，踏步采用防滑格栅板，双侧设置连续扶手，梯段宽度满足单人携带常规工具通行的尺寸要求，梯段与平台、地面的连接位置均采用螺栓铰接固定，可抵消一定的结构变形应力。设计阶段优先考虑现场安装的便捷性，整体结构拆分为舱体、支撑柱、平台、钢梯四个独立模块，各模块之间采用高强度螺栓连接，无需现场大量焊接作业，适配厂区不停产改造的安装场景。安装边界方面，整体结构的地面投影尺寸需预留至少1.2米的周边通行与检修空间，舱体顶部预留吊装挂点，满足整体吊装就位的施工要求，下层支撑空间的净空高度满足人员弯腰进入敷设线缆、检修底部接线端子的操作需求，舱体内部预留面板安装位，可直接固定MCC控制回路的操作面板、指示灯、切换开关等元件，内部走线槽沿舱体内壁布置，强弱电走线通道物理分隔，避免信号干扰。舱体侧壁预留的线缆进出口采用防水格兰头密封，可根据现场实际线缆数量灵活开孔，平台护栏的开门位置正对舱体入口，操作人员登上平台后可直接进入舱体操作，操作动线无冗余转折，日常巡检时可在平台上直接观察舱体外部的状态指示灯，无需进入舱内即可完成常规状态确认。
