推压开启式磁性锁扣结构设计方案

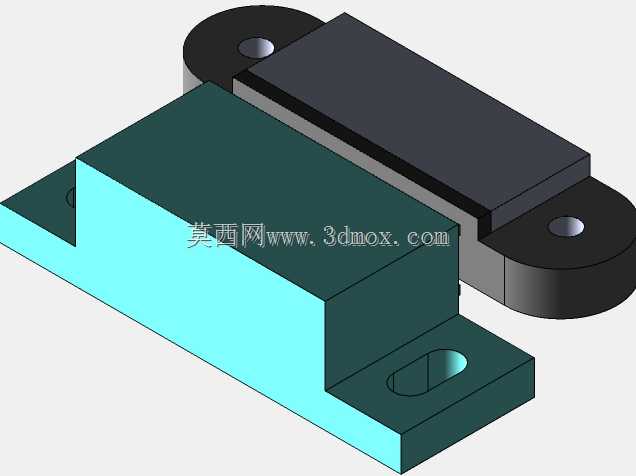

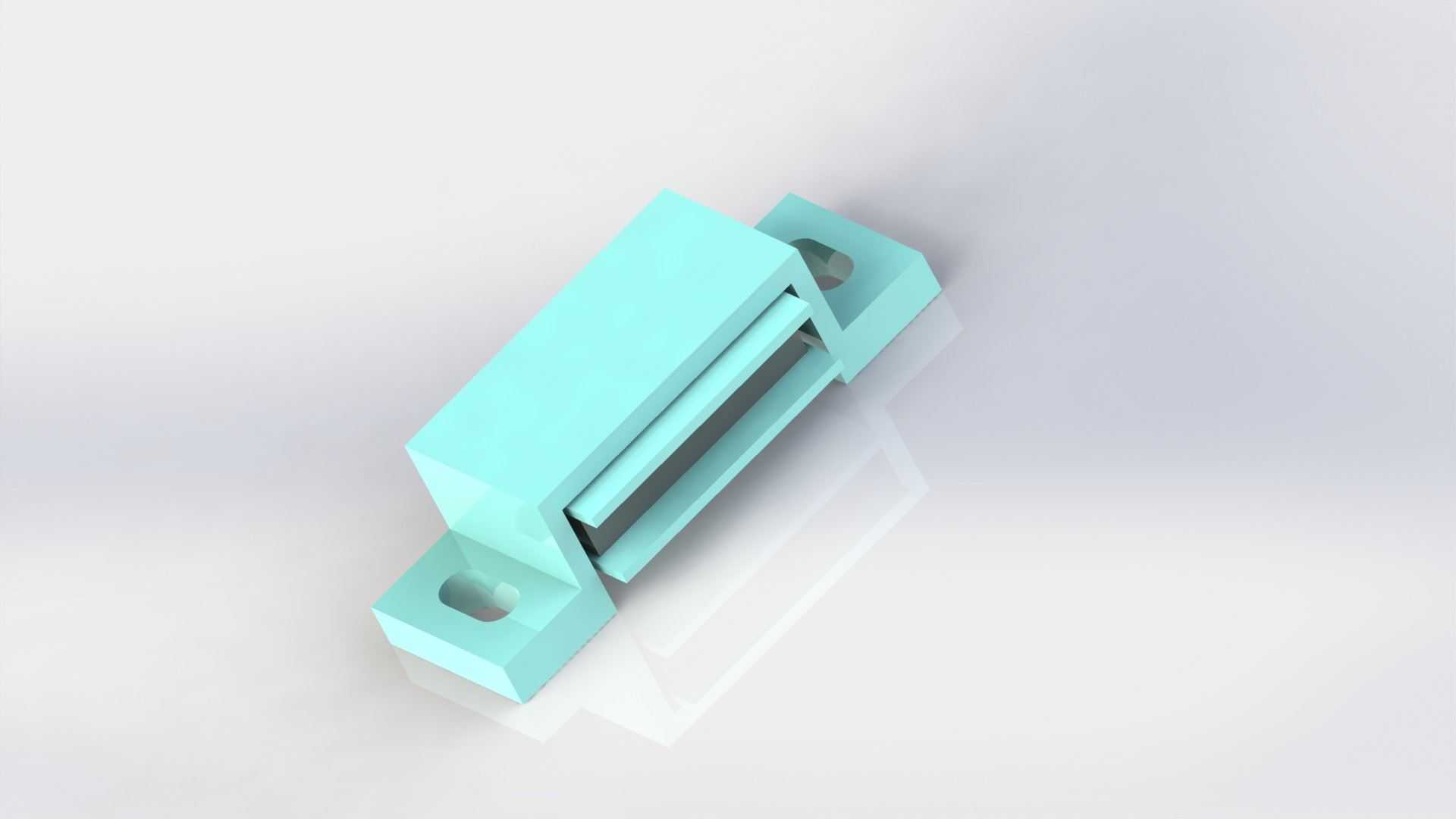

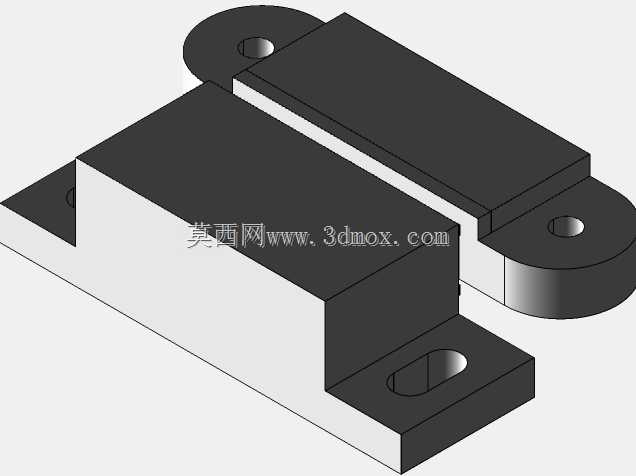

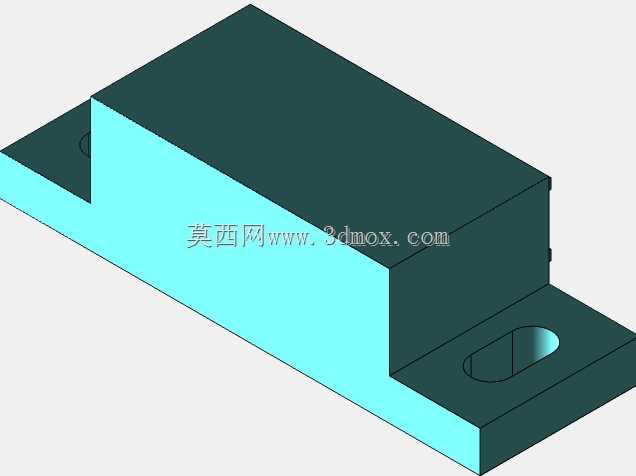

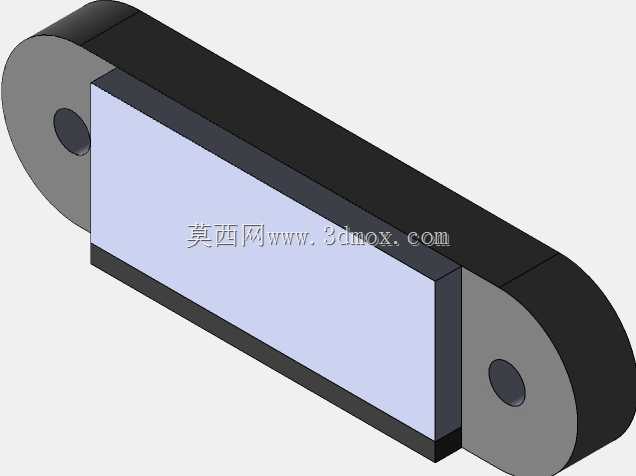

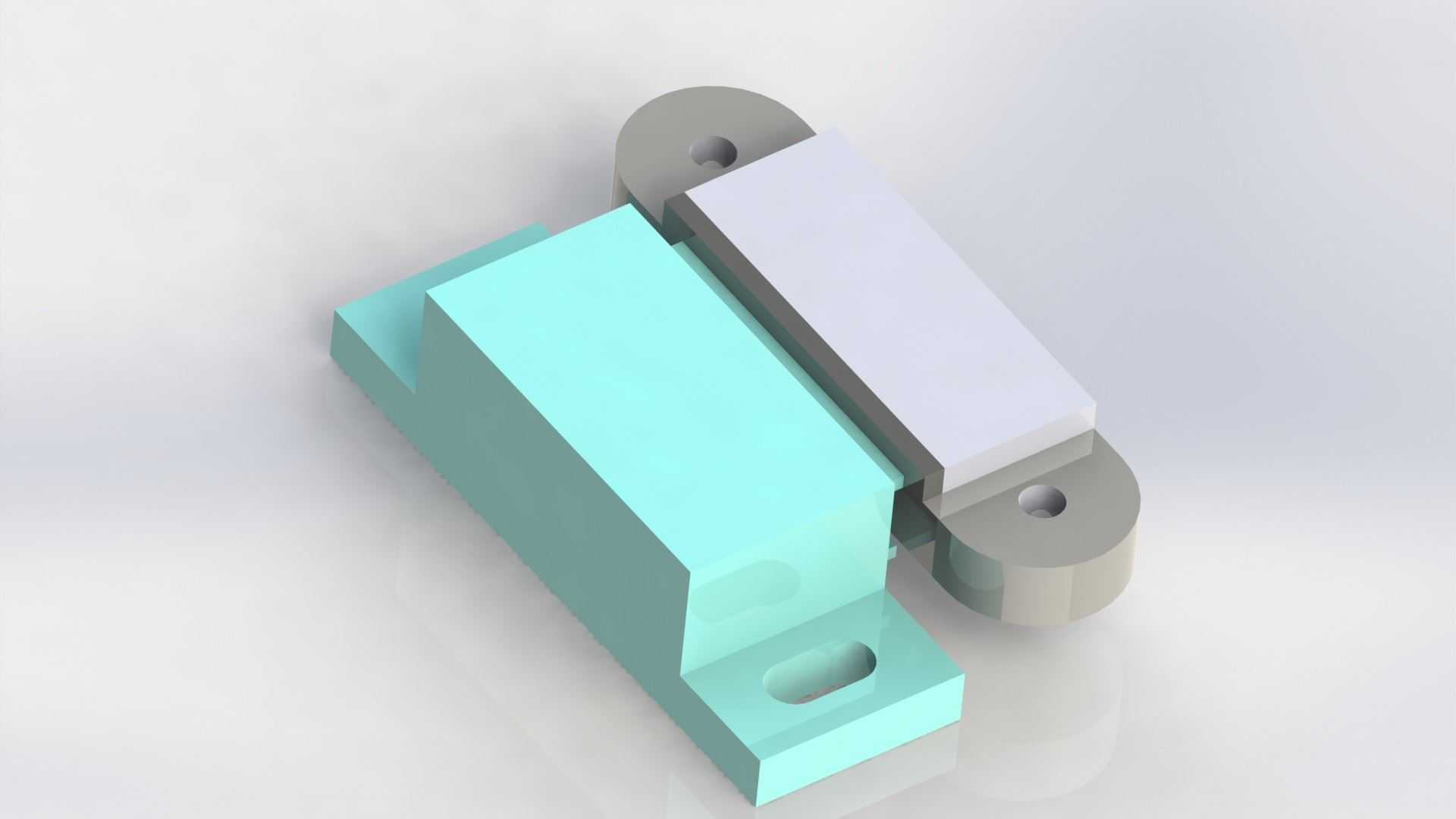

这款推压开启式磁性锁扣，主要应用在各类小型设备舱门、电控柜检修门、仪器仪表防护门以及民用家具柜门的快开锁紧场景，相比传统的卡扣式、旋钮式锁具，它不需要额外配置把手或者锁孔，仅靠推压动作就能完成解锁，适配对外观整洁度要求较高的设备外装场景，不会因为突出的锁件破坏设备外立面的平整性。从结构设计逻辑来看，锁扣分为固定基座和滑动锁舌两个核心部分，固定基座采用下沉式安装耳设计，两个带安装孔的固定耳向基座两侧延伸，其中一侧的安装孔为长圆孔，能够在安装时补偿±1.5mm的孔位加工误差，降低现场安装的对位难度，基座主体的内腔预留了永磁体安装槽，磁体采用内嵌式封装，不会因为长期开合摩擦导致磁体脱落或者镀层磨损。滑动锁舌部分采用非导磁材质制作，和基座内磁体对应的位置设置了导磁贴片，当锁扣处于闭合状态时，磁体的吸附力会将锁舌牢牢吸合在锁止位，此时锁舌伸出基座卡入门框对应的挡边内，实现门体的锁紧，需要开启时只需要向锁止方向轻推门体，锁舌就会顺着内部的导向斜面滑动，压缩复位弹簧后脱离锁止位，此时磁体的吸附力方向改变，会带动锁舌回缩到基座内，门体就可以直接拉开，整个开合过程不需要额外的操作力，单手就能完成动作。从安装边界来看，锁扣整体的安装高度不超过22mm，基座底部做了1mm的定位凸台，能够在门板开孔时直接嵌入预铣的定位槽内，不需要额外打定位销固定，安装时只需要在门板对应位置开出和基座轮廓匹配的沉槽，通过两个M3的沉头螺丝就能完成基座固定，门框侧只需要预留一个厚度3mm的挡边作为锁舌的卡接位，不需要额外加工复杂的锁孔结构。在实际选型应用中，这款锁扣的单组锁紧力可以达到80N，能够满足常规小型防护门的锁紧需求，不会因为设备运行过程中的振动导致锁扣意外松脱，同时磁体的吸附力经过调校，既不会因为吸力过大导致推压开启需要的力度过高，也不会因为吸力过小导致闭合状态下锁舌出现窜动。结构设计上所有的棱角都做了R0.5的圆角处理，避免安装和开合过程中出现锐边划伤的问题，滑动接触面预留了0.2mm的配合间隙，长期使用过程中即使有少量灰尘进入，也不会出现锁舌卡滞的情况，适配工业场景下少维护的使用需求。
