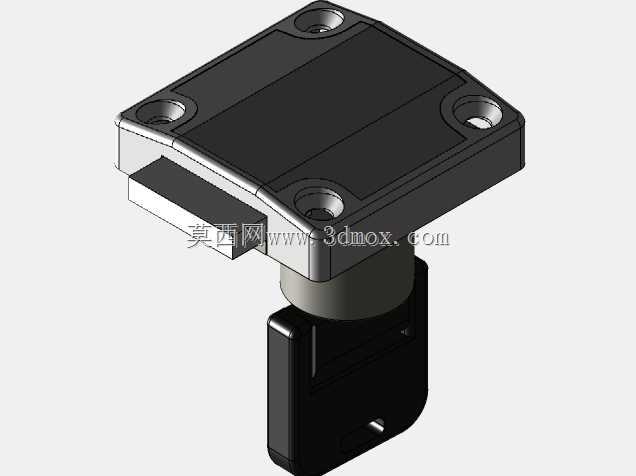

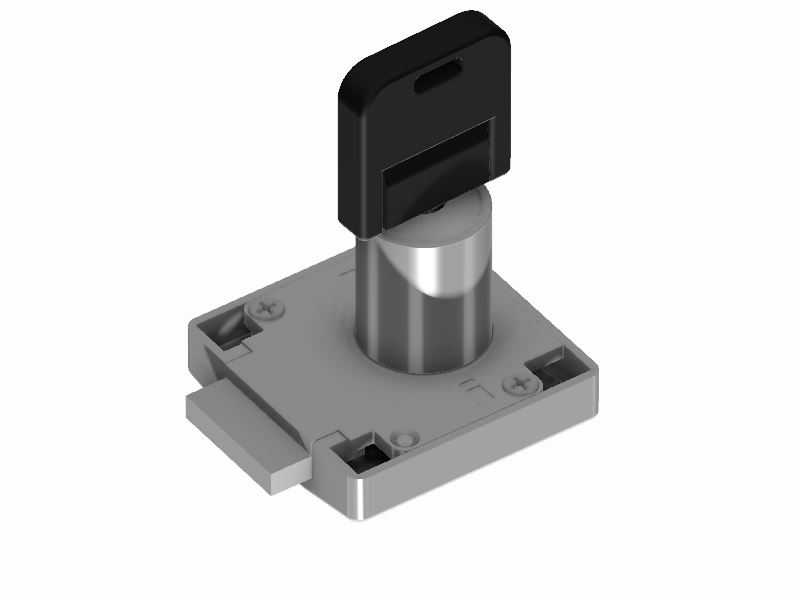

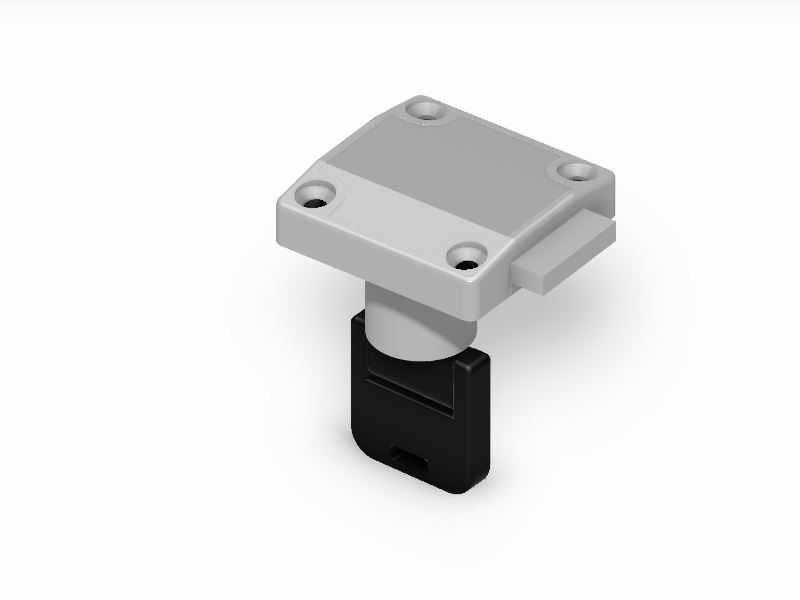

BMB方形底座柜门锁具三维结构

这款锁具主要面向柜体类、抽屉类封闭空间的启闭管控场景，在办公家具、工业控制柜、民用储物家具、小型设备舱门等场景中都有广泛适配空间，核心作用是通过钥匙操作实现锁舌的伸缩动作，完成门板与柜体框架的锁止或解锁，避免非授权开启带来的物品遗失、设备误触风险。从结构设计逻辑来看，整体采用方形安装底座作为承载主体，底座上预留的四个安装位可直接通过螺丝与门板内侧的安装面贴合固定，安装边界清晰，不需要额外定制复杂的转接件，适配常规厚度的门板开孔安装需求，外露的锁芯柱部分穿过门板预留的安装孔后，钥匙操作端位于门板外侧，操作时无需额外占用门板外侧过多空间，适配多数平开门、抽拉抽屉的安装布局。锁芯部分采用金属材质作为核心传动载体，保证钥匙转动时的扭矩传递稳定性，长期反复启闭也不易出现传动结构磨损松旷的问题，外部的钥匙握持部分做了加宽的防滑造型，转动钥匙时施力更顺手，不会出现打滑脱手的情况。锁舌部分采用侧向伸缩的结构设计，解锁状态下锁舌收回底座内部，不会突出底座边缘干涉门板或抽屉的正常抽拉、转动动作，锁止状态下锁舌伸出卡入柜体框架对应的锁扣槽位，配合方形底座与门板的贴合固定，可承受一定的侧向拉扯力，避免外力强行拽拉导致锁具脱落失效。设计过程中充分考虑了不同场景的安装兼容性，40x40的方形底座尺寸可以适配多数常规家具、柜体的预留安装位尺寸，不需要对原有柜体的安装结构做大幅修改，替换旧锁具时也能直接匹配原有开孔，降低现场安装的改造成本。锁芯的转动行程做了精准限位，钥匙转动到固定角度即可完成锁止或解锁动作，操作反馈清晰，使用者可以通过钥匙的转动阻力变化明确判断锁具的工作状态，不会出现转动不到位导致的假锁情况。整体结构没有多余的冗余部件，各个零件的装配关系清晰，建模时还原了实际生产中的装配公差预留，锁舌与底座的滑动配合间隙、锁芯与底座的转动配合间隙都符合五金锁具的实际生产标准，可直接用于锁具产品的结构验证、安装模拟，也能为家具、柜体设计时的锁具选型提供直观的装配参考，提前预判安装过程中可能出现的干涉问题，减少实际打样时的调整工作量。
