多层钢结构汽车展览陈列空间框架

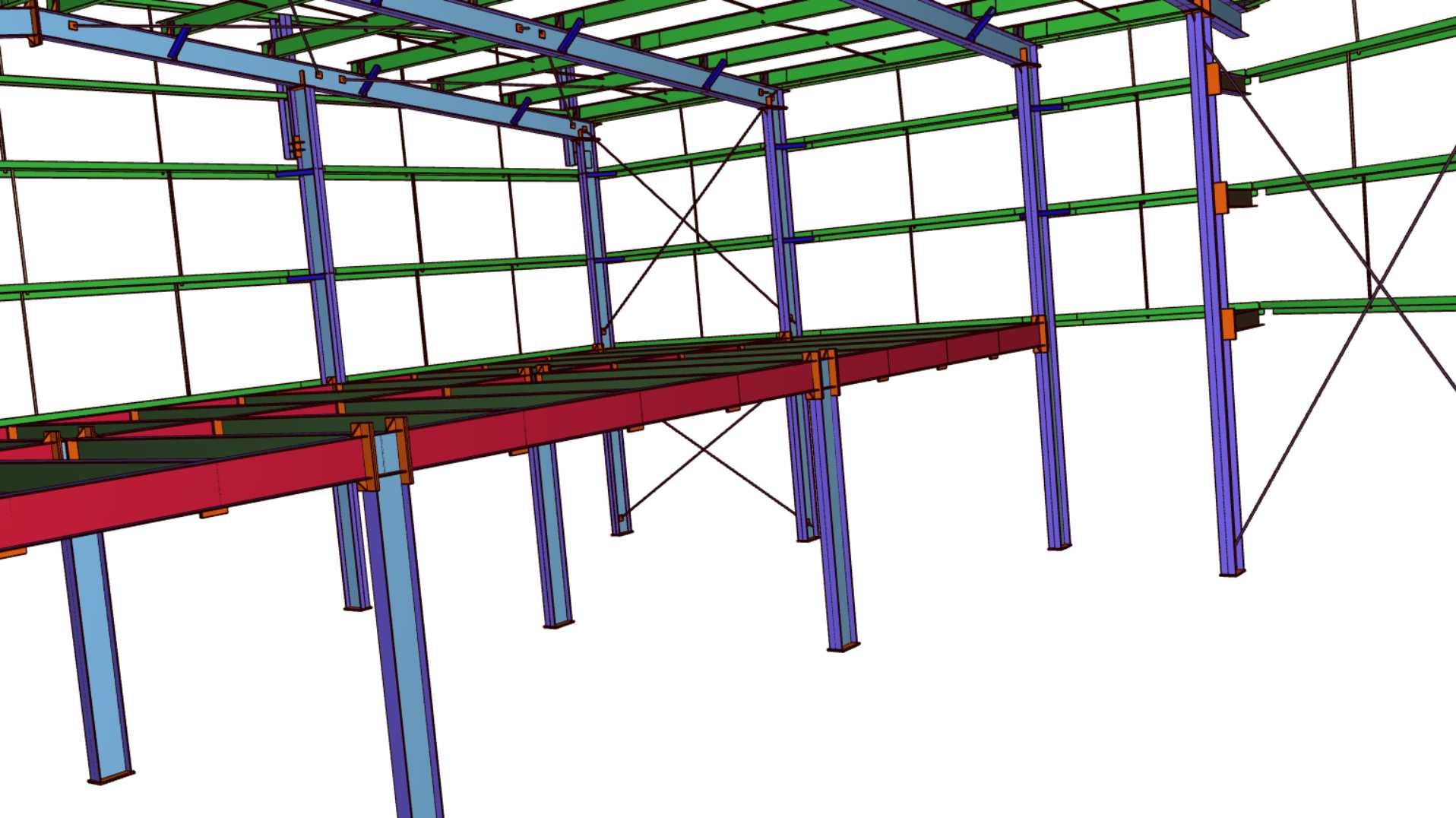

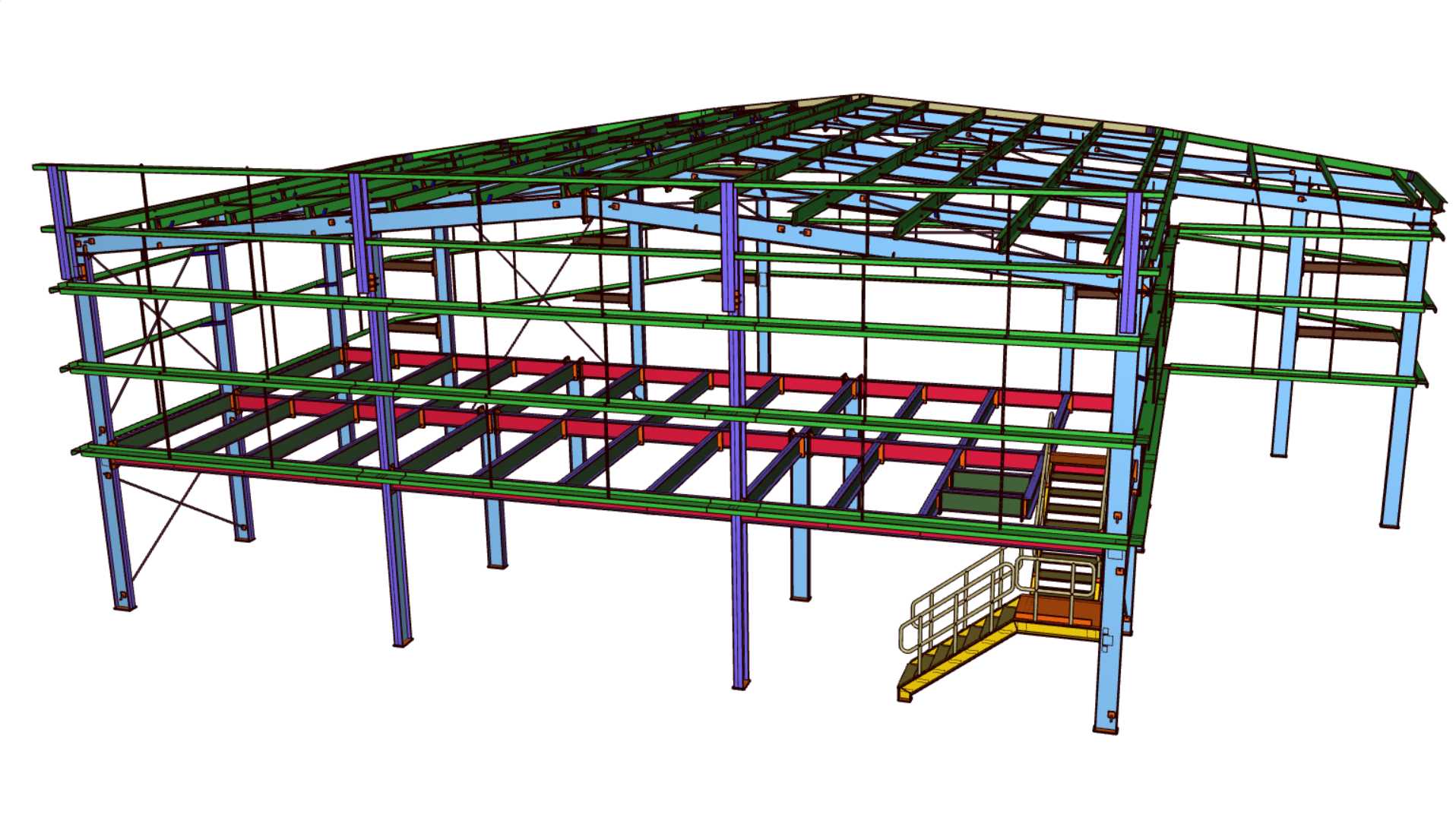

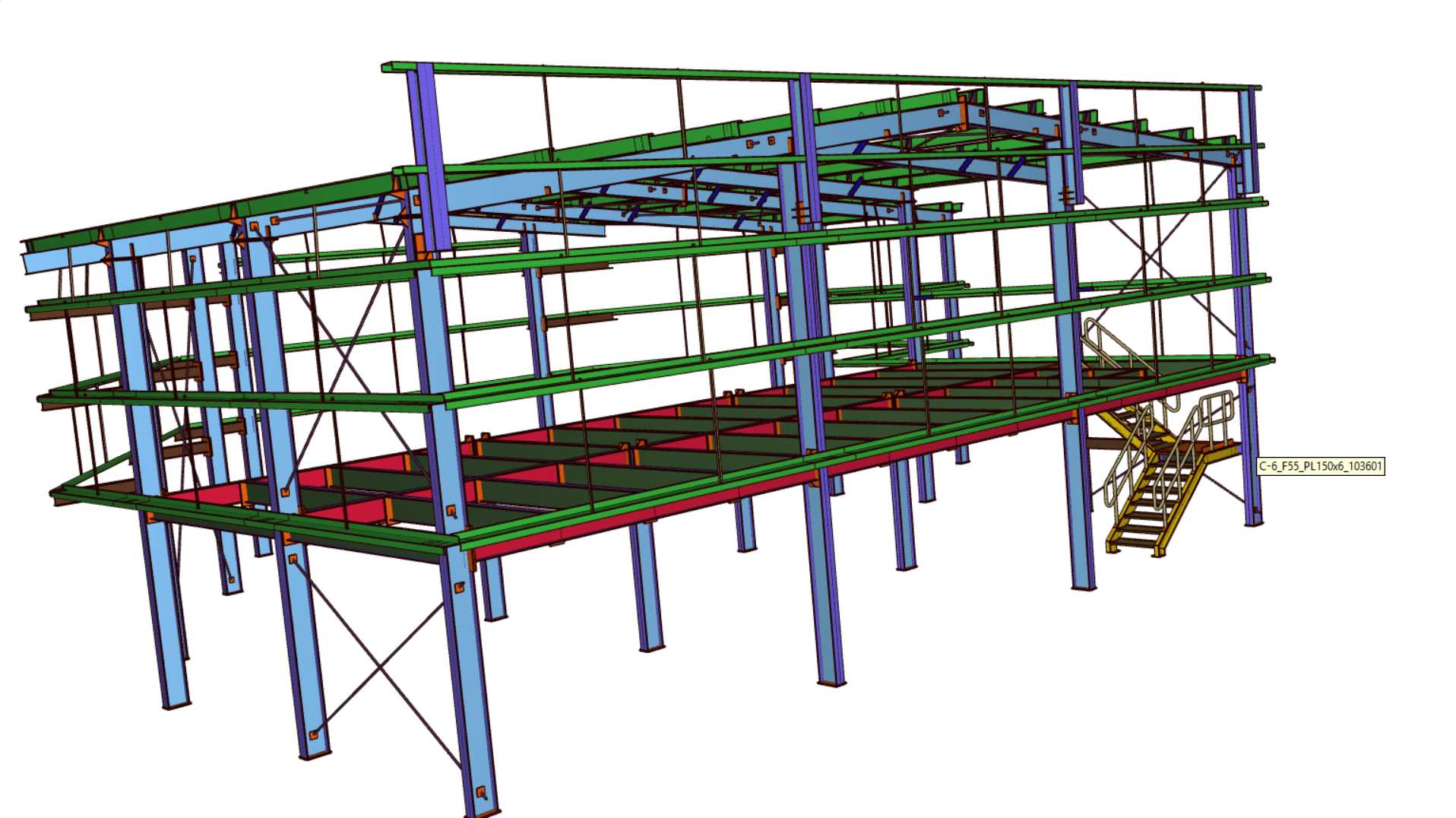

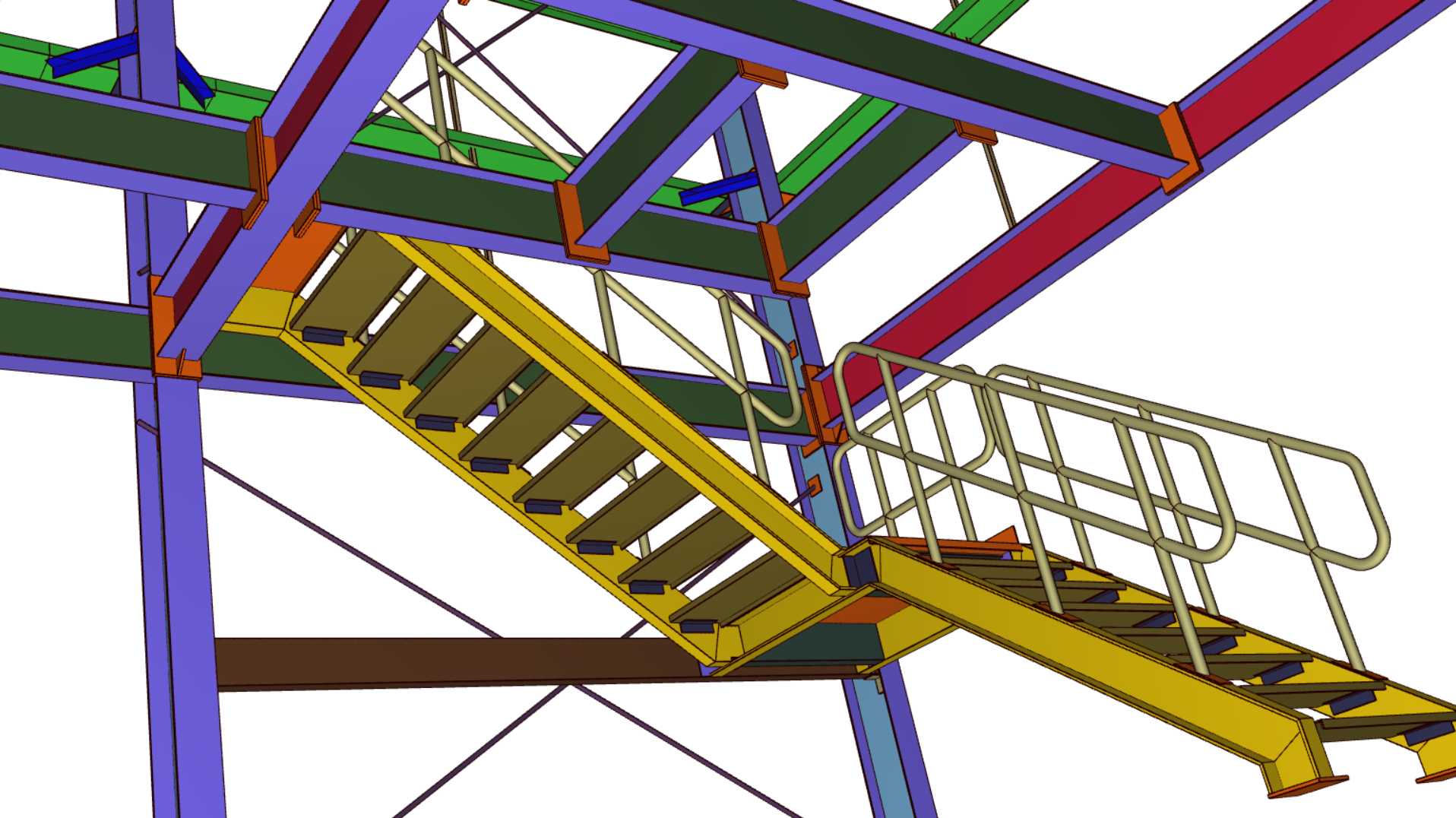

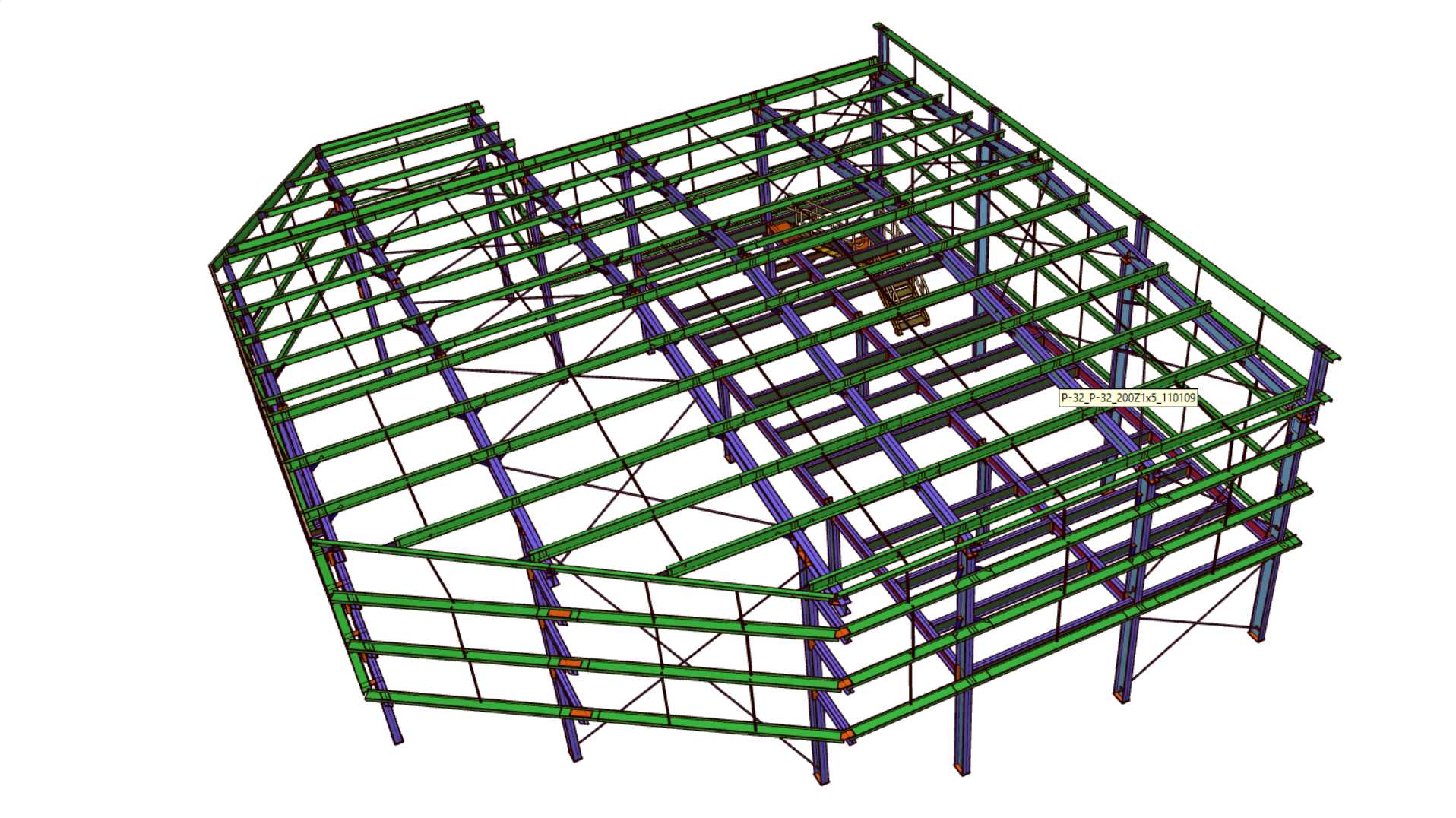

该结构为适配汽车陈列展示场景设计的多层钢结构承载框架，核心用途是为多车型集中陈列、观展动线组织提供稳定的结构载体，可同时满足不同尺寸乘用车辆的分层摆放需求，也可承载展览配套的灯光、标识、观展附属设施的安装荷载。从结构设计逻辑来看，整体采用主次梁分层承载的思路，竖向承重构件选用H型钢立柱，沿建筑横向、纵向按规整柱网排布，柱距预留足够的车辆通行与摆放空间，避免立柱遮挡观展视线；各层主横梁沿柱网通长布置，次梁按车辆轮压分布加密排布，保证楼面承载时的刚度，减少长期荷载下的结构挠度变形。屋面采用坡屋面桁架结构，适配常规展览建筑的排水、屋面设备安装需求，桁架杆件按受力大小区分截面规格，在控制整体用钢量的同时保证屋面整体稳定性。结构侧面设置交叉柔性支撑，抵消水平方向的风荷载与可能的地震作用，避免多层结构出现侧向位移超标问题。在安装边界控制上，底层柱脚预设预埋板连接点位，可直接与现场混凝土基础预埋构件焊接固定，无需额外做复杂的柱脚转换结构；各层钢梁之间采用高强螺栓连接副搭配现场焊接的组合连接方式，既保证工厂预制构件的加工精度，也能降低现场安装的对位难度。结构侧边集成了钢楼梯与平台护栏，楼梯踏步采用防滑钢板弯折成型，侧边扶手与护栏按临边防护的受力要求设计，可承载观展人员的日常通行荷载，楼梯入口处设置加宽过渡平台，匹配大流量观展时的人流集散需求。各层钢梁上翼缘预留了楼面板安装的栓钉焊接点位，后续可直接铺设压型钢板组合楼面或者花纹钢板楼面，无需额外在钢梁上钻孔做二次加工。结构整体的净空高度按常规乘用车的高度加观展视线高度预留，各层之间的层高不会让观展者产生压抑感，同时柱网的排布也预留了车辆开进展位的通道宽度，满足展车布展时的车辆通行需求。从结构细节来看，不同受力区域的构件采用了差异化的表面分色处理，既可以在安装阶段快速区分构件类型，减少现场安装的错装概率，也能在后期使用阶段直观识别不同受力区域的构件状态，方便日常的结构巡检维护。
