多层钢结构工业厂房框架结构设计

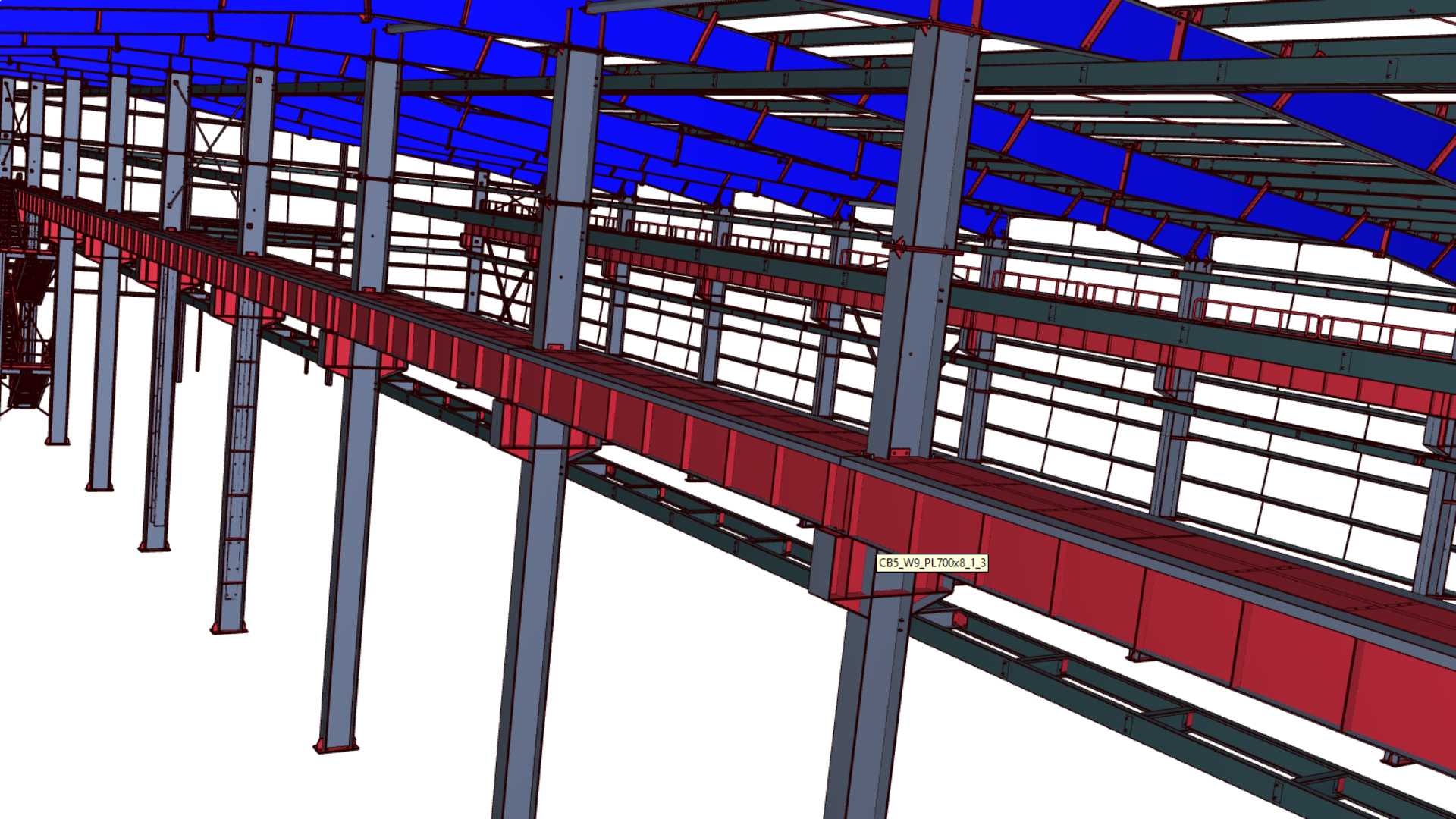

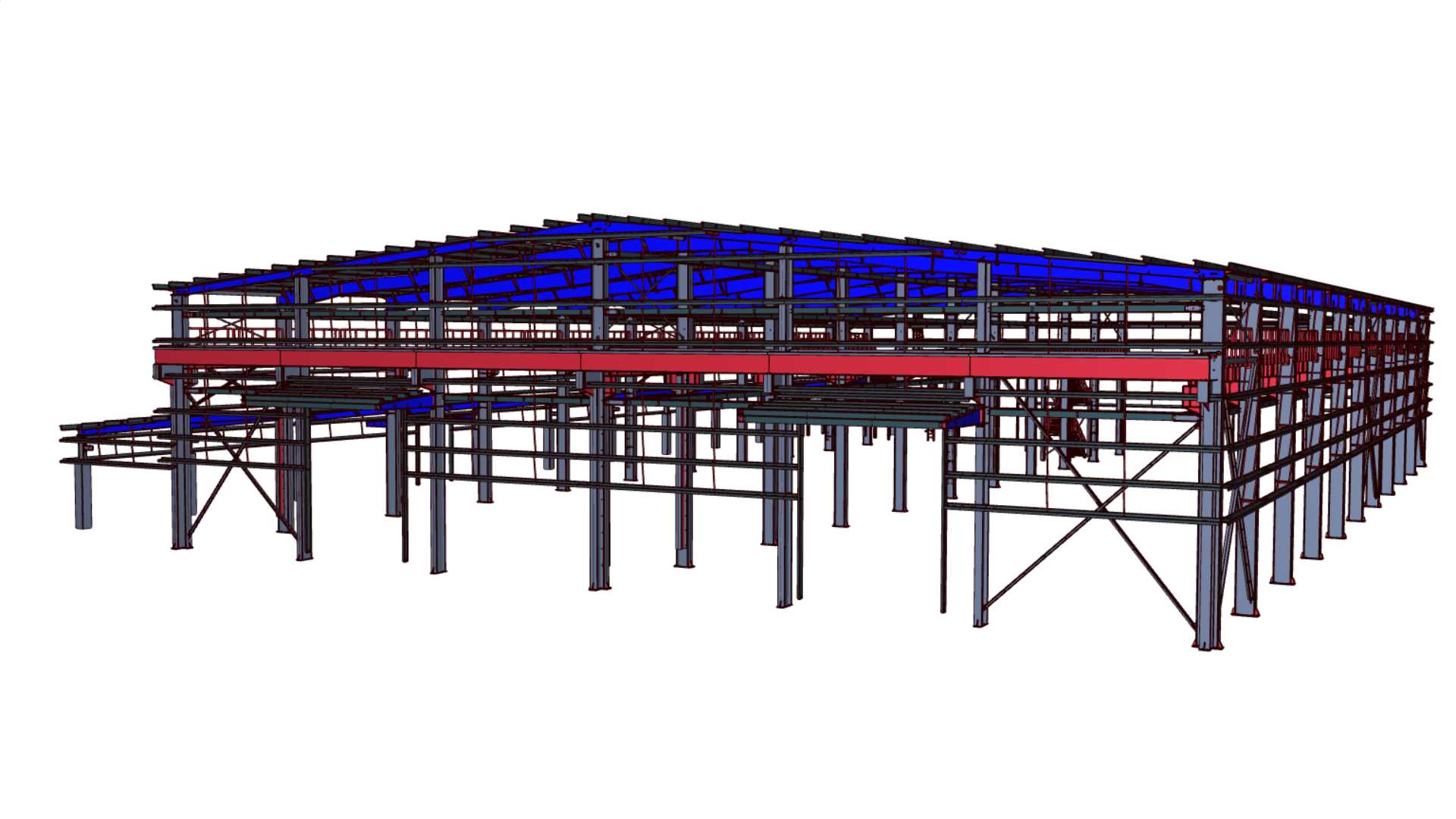

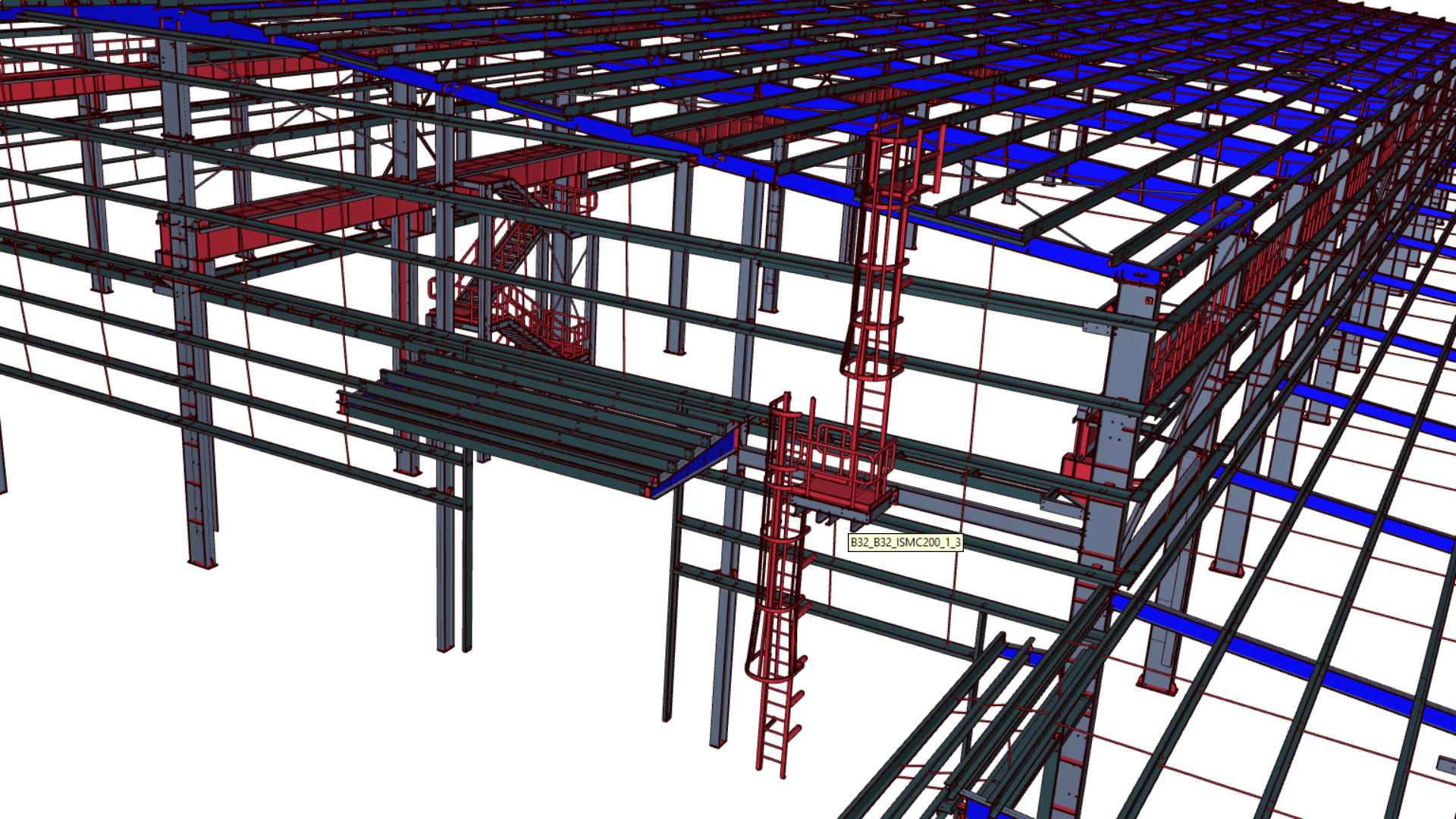

这套钢结构框架模型对应预制装配式工业厂房的主体承重体系，主要应用于需要大跨度作业空间、多层生产布局的制造类厂区，可承载生产设备布设、物料临时堆放、生产人员通行的复合荷载，适配轻工加工、零部件组装、仓储式生产等多种工业场景。从结构设计逻辑来看，整体采用主次梁分层排布的思路，竖向承重依托等间距布置的钢柱完成，柱脚预留与基础预埋件对接的安装接口，可根据厂区地质条件匹配独立基础或桩基础的连接要求，单根钢柱的截面选型兼顾竖向承重与侧向抗剪需求，柱间设置交叉斜撑强化整体抗侧移能力，可抵御常规风载与生产作业产生的振动影响。横向布置的主梁沿厂房跨度方向架设，承担次梁传递的楼面荷载，次梁按生产区域的荷载分布差异调整排布间距，设备集中布设区域的次梁间距做加密处理，避免楼面荷载集中导致的结构形变；分层设置的楼面承托结构预留了楼面板铺设的安装边界，可根据生产需求匹配花纹钢板、现浇混凝土楼板等不同楼面材质，不同楼层的标高设置充分考虑生产设备的进场高度、管线布设空间，二层及以上区域的临边位置预留了防护构件的安装点位。模型完整还原了钢结构节点的连接逻辑，梁柱连接位置采用刚性节点设计，匹配加劲肋强化节点受力性能，斜撑与柱、梁的连接采用铰接节点，在保证结构整体稳定性的同时释放温度形变产生的内应力，避免季节温差导致的结构焊缝开裂。整体框架的跨度、柱距参数适配常规工业厂房的模块化建造需求，可根据实际厂区的占地条件做横向或纵向的单元拼接扩展，无需对核心受力结构做大幅调整；结构外围预留了外墙挂板、屋面檩条的安装接口，可后续匹配围护结构完成厂房整体封闭，屋面层的钢梁排布预留了通风天窗、消防管线、起重设备轨道的安装空间，满足不同生产场景的配套设施加装需求。从安装边界来看，整体结构的构件拆分完全适配工厂预制、现场装配的施工逻辑，所有钢构件的单重控制在常规起重设备的吊装范围内，现场无需大量焊接作业，仅通过高强螺栓即可完成主体结构拼接，可大幅缩短厂房的施工周期，构件的连接点位做了统一化设计，后期若需调整厂房内部布局、局部扩容，可直接在原有框架基础上做构件加装或拆卸，不会影响整体结构的承重性能。
