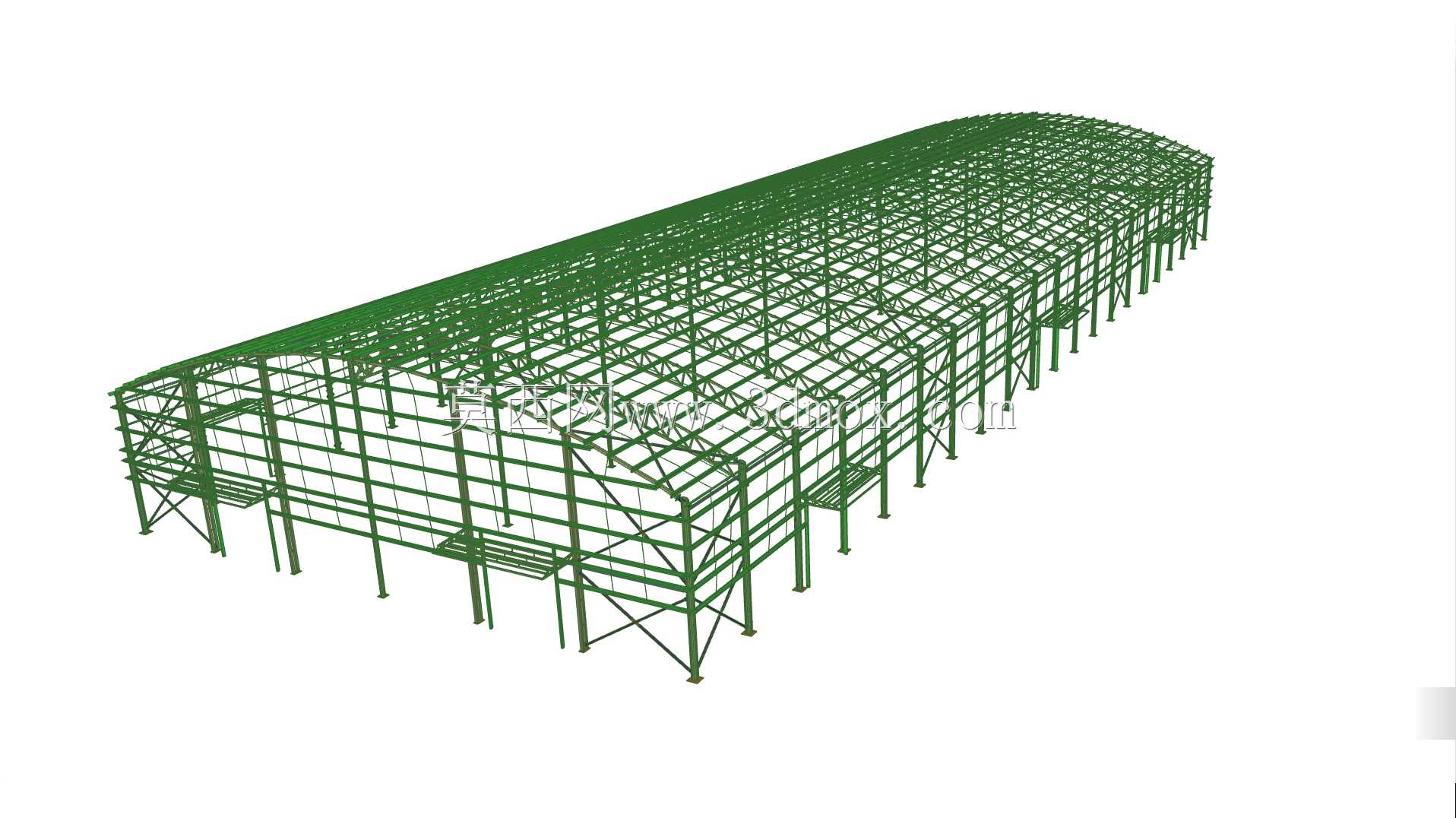

带桁架布置的糖料仓储钢架结构

该结构为制糖生产环节中用于存储散装糖料的仓储钢架，整体采用大跨度拱形屋面设计，可在不设置中间立柱的前提下覆盖大面积存储区域，最大化利用仓内平面空间，方便糖料堆取设备的进出与作业。结构主体采用H型钢作为主承重柱与屋面主梁，柱脚通过地脚螺栓与混凝土基础锚固，可有效传递竖向荷载与水平风荷载，适配南方多风多雨区域的室外建设需求。屋面与墙面围护结构的支撑次梁采用高频焊接薄壁型钢，通过节点板与主框架螺栓连接，既降低整体结构自重，又能保证围护体系的安装平整度，减少后期漏雨隐患。沿仓体长度方向每隔一定间距设置横向桁架支撑，将纵向各榀主框架连成整体受力体系，可有效抵抗纵向水平力，避免单榀框架出现侧向失稳，同时桁架内部预留的空间可方便后期布置照明线路、通风管道与消防管线，无需额外在仓内架设独立支架。仓体两侧下部设置挑出式作业平台，平台采用型钢焊接成梁格结构，上铺花纹钢板，可作为糖料输送设备的安装基座，也可供巡检人员通行，平台下方预留足够净空，方便小型转运车辆通行。设计阶段优先考虑模块化拆分，所有钢构件均按运输限界要求拆分单元，现场可通过高强螺栓完成拼接，无需大量现场焊接作业，缩短施工周期。结构整体的柱距、跨度与檐口高度均匹配常规散装糖料的堆高要求与堆取料设备的作业半径，仓内地面荷载取值按散装糖料的堆积密度核算，避免后期堆料出现地面沉降。屋面拱形弧度经过优化，可快速排走雨水，减少屋面积水荷载，同时拱形结构的受力特性可将屋面荷载均匀传递至两侧立柱，降低主梁的弯矩峰值，减少主材用量。节点设计上，所有梁柱连接节点均采用刚接构造，柱间设置交叉圆钢支撑，进一步增强结构整体抗侧刚度，可抵御常规等级的地震作用。
