海洋区域用FMV系列反射式LED投光灯结构

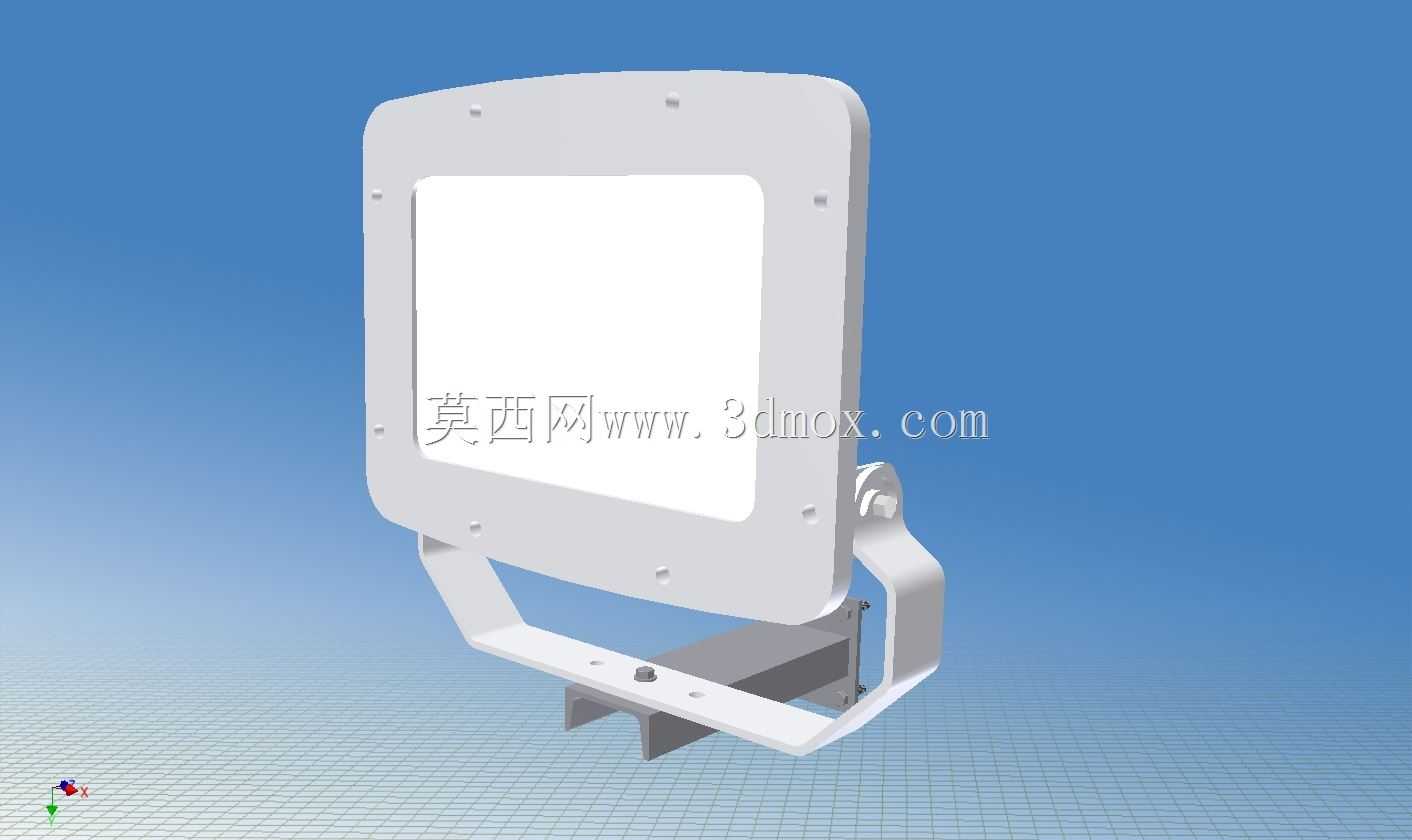

这款反射式LED照明设备的结构设计，核心围绕海洋区域高盐雾、高湿度的严苛户外工况展开，从材质选型到安装结构都做了针对性适配。外壳采用无铜铝合金材质，表面做环氧树脂涂层处理，能有效抵御海洋环境中的盐雾腐蚀，避免长期使用出现壳体锈蚀、涂层脱落的问题，前端透光部分选用不易破碎的玻璃透镜，既保证光线投射的均匀性，也能抵御近海区域的强风飞石、海浪冲击，降低户外使用的维护频次。

从功能设计来看，该灯具为150W功率规格，适配220V、60Hz的供电场景，通过反射器结构优化光线出光角度，相比普通直射式LED灯具，光线覆盖范围更均匀，能减少照明区域的暗角，适合港口码头、近海作业平台、船舶甲板这类需要大范围泛光照明的场景，也可用于沿海厂区的户外堆场、航道周边的辅助照明。

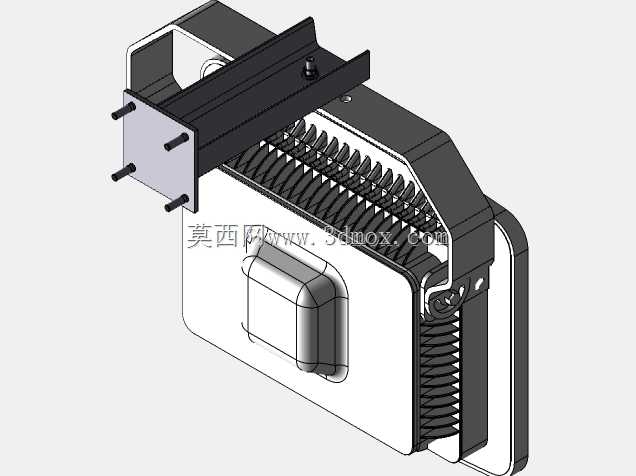

安装结构上配套了专用的U型安装叉架，支架采用不锈钢材质加工，和铝壳体之间做了绝缘隔离处理，避免不同金属接触产生电化学腐蚀，加速结构失效。安装支架预留了标准的固定孔位，可适配立杆安装、墙面壁挂、平台平面固定等多种安装方式，支架的铰接结构支持大角度调节，安装完成后可根据实际照明需求调整灯具的俯仰角度，调整到位后通过侧边的锁紧螺栓固定，能抵御强风环境下的角度偏移。

建模过程中对各部件的装配边界做了精准还原，壳体的密封槽结构、透镜的压合固定位、支架和壳体的铰接转轴配合尺寸都做了细化，方便结构设计人员直接参考做衍生设计，或是在做厂区照明布局、船舶舾装设计时直接调用装配，核对安装空间是否存在干涉。灯具的散热筋结构集成在壳体背部，和铝外壳一体成型，不需要额外加装散热组件，既简化了整体结构，也减少了户外使用的密封薄弱点，整体结构紧凑，没有多余的外露连接件，进一步降低了腐蚀风险。接线部位的密封结构也做了独立设计，配套防水格兰头的安装位，能保证接线完成后整体防护等级满足海洋区域使用要求，避免雨水、盐雾侵入内部电路造成故障。
