等速万向节精密传动结构三维设计

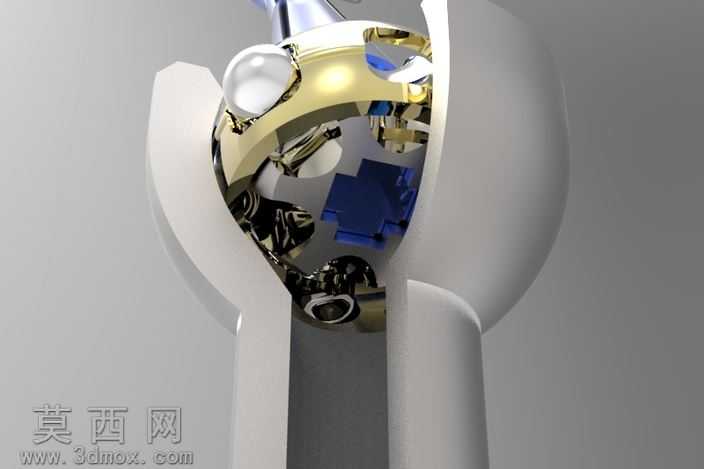

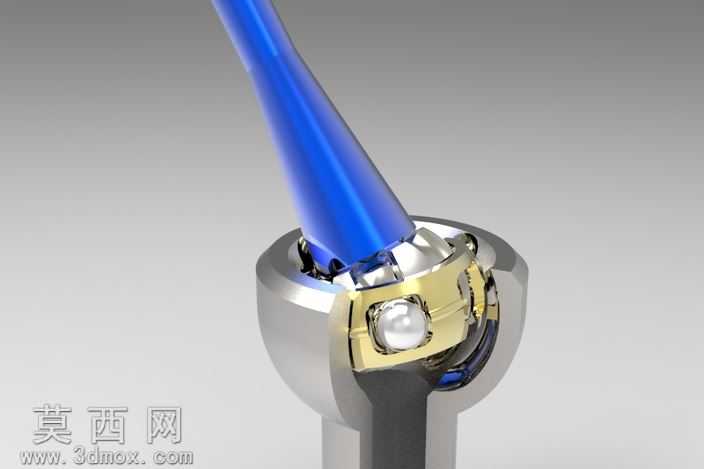

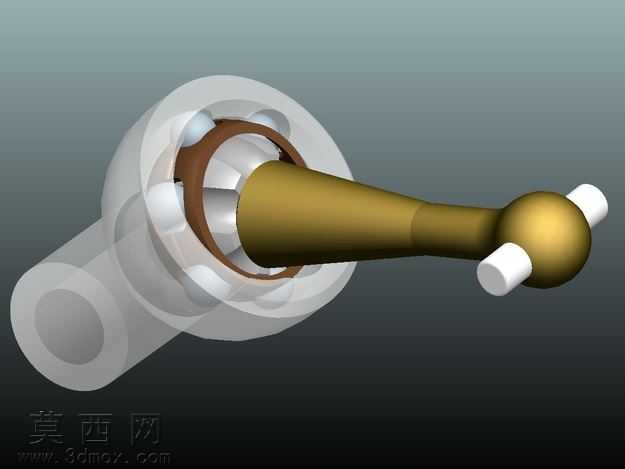

本作品为等速万向节的三维建模设计成果，建模过程依托专业三维设计软件完成，全程遵循机械传动零件的设计规范与等速万向节的工作原理开展。建模阶段首先完成整体结构的参数化草绘，依据等速万向节的传动特性确定各部件的基准尺寸，依次完成球头壳体、保持架、传动钢球、输入输出轴段等核心零件的特征构建，对钢球滚道、保持架窗口、球铰配合面等关键配合部位做了精准的尺寸约束，保证各零件装配后可实现无卡滞的等角速传动，避免传动过程中出现转速波动与传动间隙。材质与渲染环节针对不同零件的实际应用场景匹配对应材质属性：金属壳体与轴段采用高硬度合金钢材质，调整金属材质的粗糙度、反射率参数还原金属加工后的哑光金属质感，保持架与钢球采用轴承钢材质，添加高反光金属属性凸显精密加工件的光洁质感，输入轴端的防护套采用蓝色工程塑料材质，调整半透明与漫反射参数还原工程塑料的视觉特性，渲染阶段采用三点布光方案，通过主光、辅光、轮廓光的搭配凸显零件的结构层次与配合关系，清晰展示各部件的装配位置与结构细节。结构设计上严格还原等速万向节的核心传动逻辑，保证钢球始终处于两轴夹角的平分面上，实现输入轴与输出轴的等角速度传动，各配合零件间预留了符合机械设计标准的装配公差，滚道与钢球的配合面做了平滑过渡处理，既保证传动过程中载荷的均匀分布，也还原了实际产品的装配可行性，整体模型结构完整，细节还原度高，可用于机械原理演示、传动结构教学、产品结构验证等场景。
