AAA级圆柱电池立式固定架结构设计

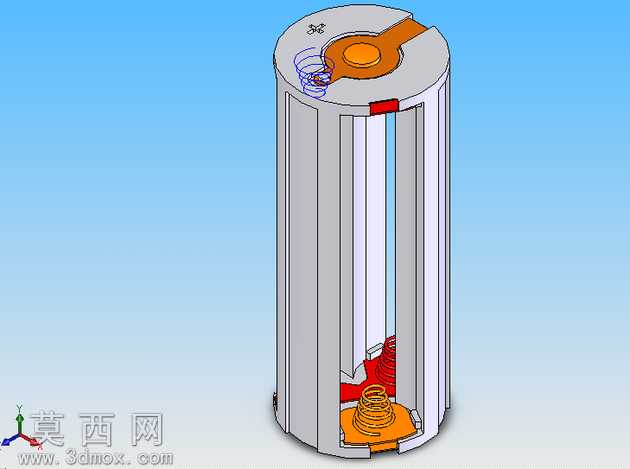

本作品为AAA级圆柱电池固定架的三维结构设计，采用立式筒状布局完成多节AAA圆柱电池的规整收纳与定位，整体建模过程依托三维参数化设计软件完成，从结构草图绘制到实体特征生成全程遵循参数化关联逻辑，便于后续根据电池尺寸公差、安装场景需求快速调整架体的内径、槽位间距、整体高度等核心参数。建模阶段首先完成固定架主体外壳的拉伸特征构建，外壳采用等壁厚筒型结构，侧壁开设多组纵向通槽，既能够减轻架体整体重量，也可直观观察内部电池的安装状态，同时为电池散热预留流通空间；顶部端盖采用旋转切除与拉伸凸台结合的方式完成定位结构设计，设置带弧形缺口的导电接触定位区，搭配嵌入式的红色绝缘卡位凸块，避免电池安装时出现正负极接反、径向窜动的问题；底部承托结构集成了螺旋状导电弹簧定位槽，弹簧安装位与顶部接触位同轴度公差控制在0.1mm以内，保证电池装入后电极接触稳定无虚接，底部橙色绝缘承托座与外壳采用卡扣式装配结构，无需额外紧固件即可完成组装，降低生产装配的工序复杂度。材质渲染阶段针对不同部件匹配对应材质属性：外壳部分采用哑光浅灰色工程塑料材质，模拟ABS注塑件的表面质感，设置轻微的磨砂粗糙度参数还原真实塑件的漫反射效果；顶部与底部的绝缘卡位件采用亮橙色硬质绝缘塑料材质，通过色彩区分强化装配识别度，降低用户安装电池时的操作失误概率；内部导电弹簧采用抛光金属铜材质，设置合适的金属反射率与高光参数，还原金属导电件的光泽质感；电极接触区采用镀镍金属材质，兼顾导电性能与抗氧化的视觉表现。设计思路上围绕AAA圆柱电池的日常使用场景展开，整体结构无尖锐边角，所有棱边均做R0.5mm的圆角处理，避免使用过程中划伤手部；架体内部的电池卡位筋条采用渐变导向设计，电池装入时可顺着导向斜面顺滑滑入定位槽，无需刻意对准即可完成安装；顶部的走线槽结构预留了导线引出空间，可直接适配小型家电、数码外设的电池仓改装需求，架体整体结构紧凑，空间利用率高，在保证结构强度的前提下尽可能压缩冗余体积，适配各类对安装空间有严格要求的低压供电场景。
