三AAA圆柱电池座火炬结构设计

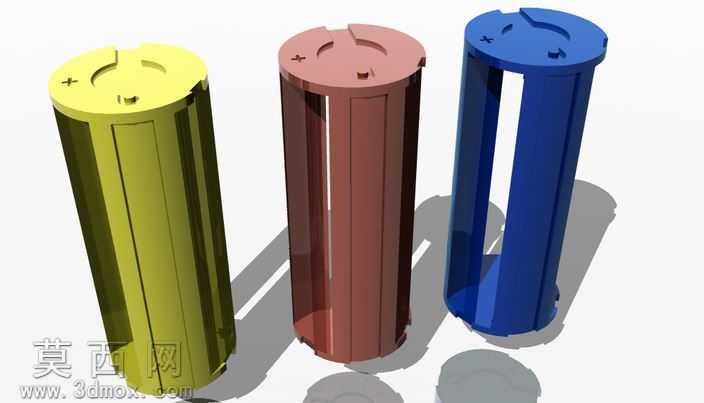

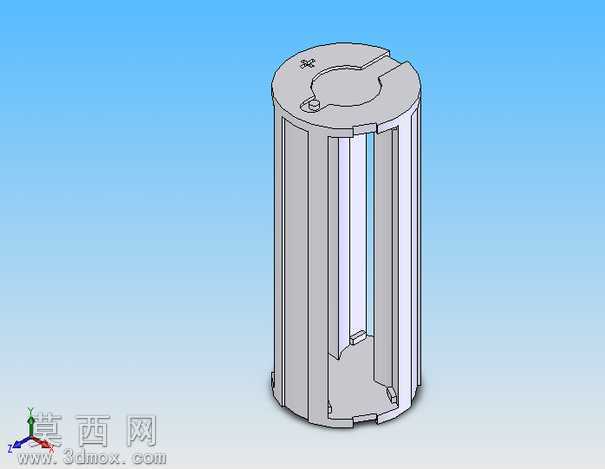

本作品为适配三节AAA圆柱电池的火炬造型电池座三维设计，建模阶段采用参数化特征建模方式，先以圆柱基准特征搭建整体筒状主体框架，通过拉伸切除命令构建电池容纳腔的镂空侧壁结构，既保证整体结构轻量化，又能清晰观察内部电池的安装状态。顶部端盖部分通过凸台拉伸与切除命令，设计有对应电池正负极的定位卡槽与极性标识凸点，黄色端盖对应正极接触位、棕红色与蓝色端盖分别对应不同安装位的极性标识，避免用户安装电池时出现极性反接的问题。材质渲染阶段针对不同部件做了差异化材质处理，主体筒身分别赋予亮面电镀黄锌、哑光红棕金属、哑光深蓝工程塑料三种不同材质效果，通过调整材质的粗糙度、反射率、环境光遮蔽参数，还原不同表面处理工艺的真实质感，地面阴影采用软阴影渲染参数，让模型展示效果更具真实立体感。结构设计上采用同轴等径的筒身布局，三个独立电池仓沿圆周方向均匀排布，侧壁采用竖向筋条结构替代完整筒壁，在保证整体结构强度的同时减少材料用量，降低注塑生产时的材料成本，底部设计有环形定位凸缘，可与配套的火炬外壳实现精准卡合固定，顶部端盖与筒身采用卡扣式连接结构，无需额外紧固件即可完成装配，方便用户更换电池。设计思路围绕小型手持火炬的供电需求展开，充分考虑AAA圆柱电池的尺寸公差，电池仓内径预留0.2mm的装配间隙，保证电池可以顺畅取放，同时内部设置的弹性接触片安装位，可适配常规的弹簧式电池接触片，保证供电连接的稳定性，整体结构无复杂异形曲面，所有特征均符合注塑成型的工艺要求，拔模角度统一设置为1.5度，避免生产过程中出现脱模卡滞的问题，不同配色的方案也可适配不同外观风格的火炬产品，满足多样化的外观设计需求。
